ラインパワーOT｜耐油用ホース
耐油用ホースの中で最も優れた耐圧性能を持つサクション・デリバリーホース。常温時の許容圧力は1.5MPa（15.3kgf/㎠）
原油、ガソリン（アロマ分40％以下）、重油などの送給油に最適。
- 耐油性
- サクション・デリバリー
- 静電気防止（アース線入り）
- 内外面フラット
- 高耐圧
- 耐熱性（80℃）
- 耐熱性
- 耐久性（繰り返し水圧試験）
- サイズ
- φ38-φ100
- 長さ
- φ38-φ75：20m・50m、φ100：20m
- 使用温度範囲
- 吸引：－20～90℃、吐出：-20～80℃
- コード
- 26108
- 流体
- 粉体・粒体、食品以外の油の輸送、ローリー、精油所、船舶、軽油、灯油、重油、原油、ガソリン
関連ページ
用途
- 原油、ガソリン、重油、灯油、軽油の輸送。
- タンクローリー車、精油所、船舶、タンク貨車からの積み降ろし、その他一般工場内での送給油用。
- 注）ガソリンのアロマ分が40％以下のものにご使用ください。なお、アロマとは、芳香族炭化水素化合物の総称で、代表的な物としてベンゼン・トルエン・キシレン等があります。一般的なガソリンのアロマ分は20〜30％と言われております。
特長
- 常温時の許容圧力は1.50MPa （15.3kgf/㎠）と、耐油用ホースの中で最も優れた耐圧性をそなえています。
- 導電効果のある耐油性ゴムと鋼線により、静電気防止効果をそなえています。
- サイズはφ38-φ100です。
- 耐久性能（繰り返し水圧試験） 直管状態のホースを、0MPaから1.50MPaまで加圧・減圧を20秒間隔繰り返す水圧試験を実施し、5万回異常なしの結果を得ています。
- ガソリンについて ガソリンのアロマ分が40％以下のものにご使用ください。
- 金具の取付けについて 金具の取付けは弊社工場にて行います。

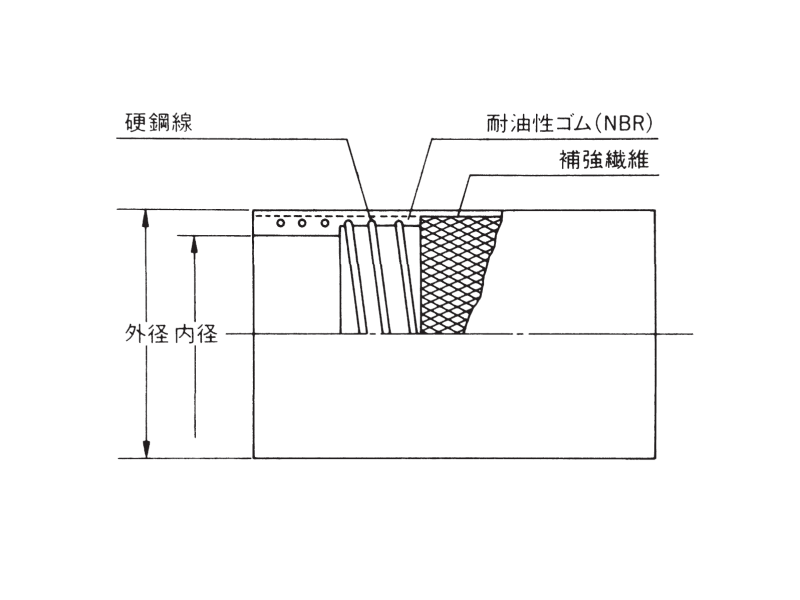

構造図
ラインパワーOT
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm |
|---|---|---|---|---|---|---|---|---|
| 38 | 1・1/2 | 38.5 | 51.3 | 1390 | 20・50 | 1.50 | 15.3 | 500 |
| 50 | 2 | 50.8 | 64.0 | 1835 | 20・50 | 1.50 | 15.3 | 500 |
| 65 | 2・1/2 | 63.5 | 77.1 | 2530 | 20・50 | 1.50 | 15.3 | 625 |
| 75 | 3 | 76.5 | 92.0 | 3420 | 20・50 | 1.50 | 15.3 | 800 |
| 100 | 4 | 101.6 | 119.0 | 5170 | 20 | 1.50 | 15.3 | 1425 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 減圧は常温時 真空（−0.1MPa）までご使用頂けます。
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 耐薬品性については「技術資料」をご参照ください。
- 使用温度範囲は、吸引用途が-20～90℃、吐出用途が-20～80℃を目安としてください。
- オゾン劣化による亀裂発生を防ぐ為、ホース両端にキャップを施した上、直射日光が当たらない湿度の低い屋内に保管してください。
- 屋外での保管は劣化の恐れがありますので避けてください。
- 金具の取付けは弊社工場にて行います。
金具取付例

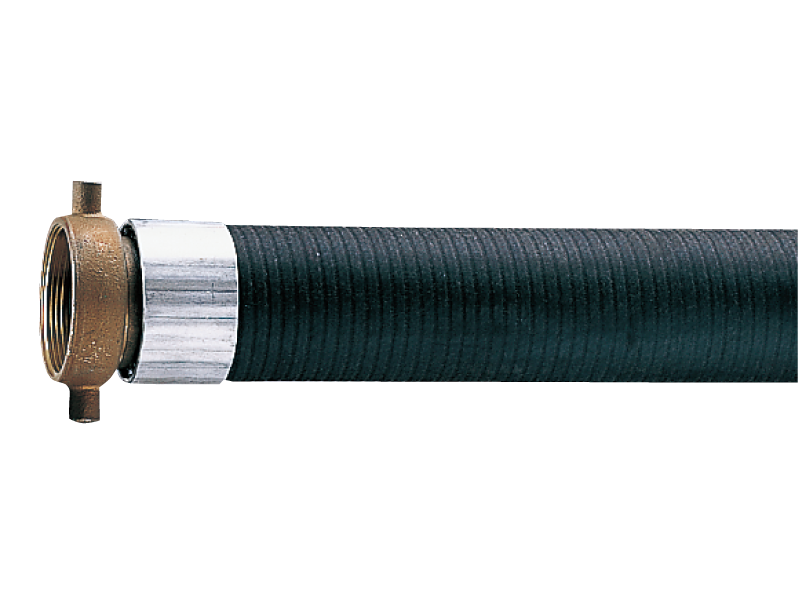

アルミ加締（ローリーカップリング）（許容圧0.70MPa以下）

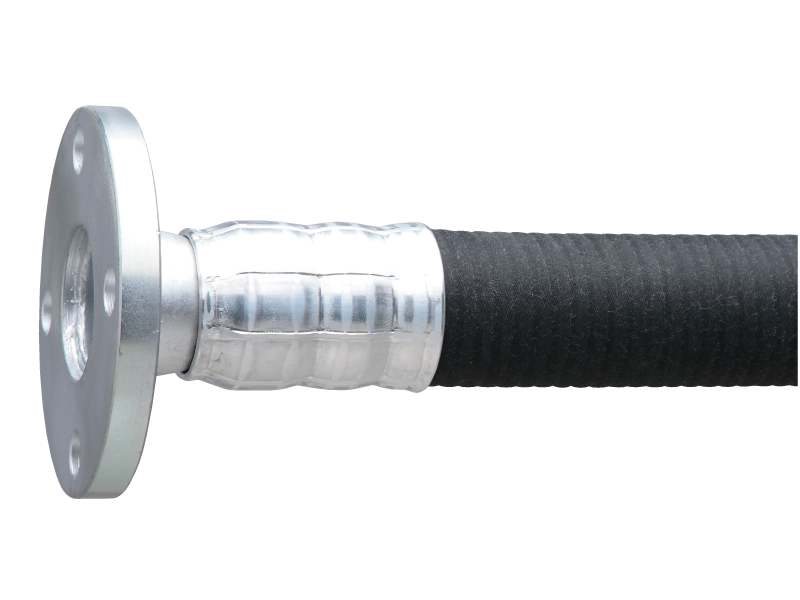

アルミ加締抜止付（JISフランジ）
※上記は一例です。詳しくは、「カフス・金具・バンド」、「金具・バンド 組合わせ表」をご参照ください。
