ラインパワーATO｜耐油用ホース
ゴムホースの半分の軽さ。ホース外面に耐油性塩ビ、内面に耐油性ゴムを使用。アース線入りで静電気防止効果をそなえた耐油用サクション・デリバリーホース。
- 耐油性
- サクション・デリバリー
- 静電気防止（アース線入り）
- 高耐圧
- 塩ビ・ゴム
- 耐熱性
- サイズ
- φ50-φ150
- 長さ
- 各サイズ：20m
- 使用温度範囲
- -20～60℃
- コード
- 26106
- 流体
- 水、食品以外の油の輸送、ローリー、精油所、船舶、軽油、灯油、重油
関連ページ
用途
- タンクローリー車、精油所、船舶、タンク貨車からの積み降ろし、その他一般工場内での送給油用。
- 軽油、灯油、重油の輸送。（原油、ガソリンの輸送には、ラインパワーOTをご使用ください。）
特長
- ゴムホースに比べ約1/2の軽さで、柔軟性に富んでいます。
- 内面に耐油性ゴムを使用しています。
- 導電効果のある耐油性ゴムとアース線挿入により、静電気防止効果をそなえています。
- サイズはφ50-φ150です。なお、φ150は受注生産品です。
- 許容圧力について 常温での許容圧力に対し、ホース使用温度上限である流体温度が60℃の場合（周囲温度30℃）、許容圧力は0.50MPa（5.1kgf/㎠）となりますのでご注意ください。
- 金具の取付けについて 金具の取付けは弊社工場にて行います。弊社工場出荷については検査成績書を添付します。

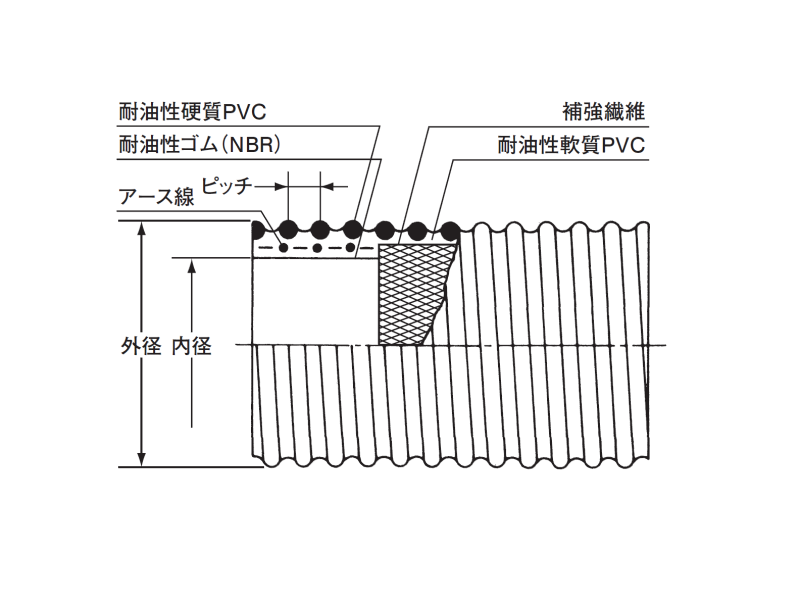

構造図
ラインパワーATO
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | ピッチ mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm | |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 2 | 50.8 | 66.6 | 10.0 | 1590 | 20 | 0.70 | 7.1 | 450 | |
| 65 | 2・1/2 | 63.5 | 81.5 | 14.3 | 1970 | 20 | 0.70 | 7.1 | 550 | |
| 75 | 3 | 76.2 | 98.8 | 15.1 | 2920 | 20 | 0.70 | 7.1 | 775 | |
| 100 | 4 | 101.6 | 130.0 | 17.7 | 4600 | 20 | 0.70 | 7.1 | 1250 | |
| 125 | 5 | 127.0 | 157.0 | 22.0 | 6070 | 20 | 0.70 | 7.1 | 1500 | |
| 受注生産 | 150 | 6 | 152.4 | 187.5 | 22.0 | 7740 | 20 | 0.70 | 7.1 | 2000 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 減圧は常温時 真空（−0.1MPa）までご使用頂けます。
- 受注生産品のご発注数量等につきましては、弊社までお問い合わせください。
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。 詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 耐薬品性については「技術資料」をご参照ください。
- 使用温度範囲は-20～60℃を目安としてください。
- オゾン劣化による亀裂発生を防ぐ為、ホース両端にキャップを施した上、直射日光が当たらない湿度の低い屋内に保管してください。
- 屋外での保管は劣化の恐れがありますので避けてください。
- 金具の取付けは弊社工場にて行います。弊社工場出荷については検査成績書を添付します。

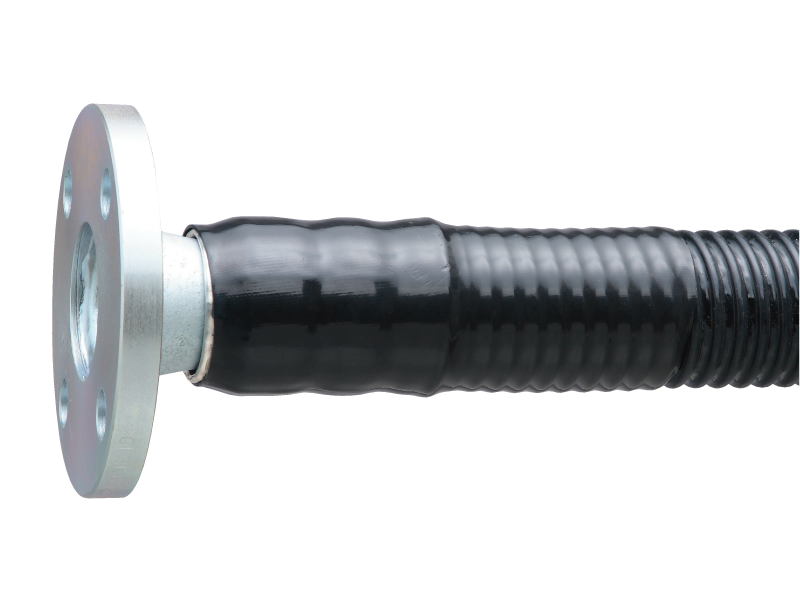

金具取付例
加締抜止付（JISフランジ）
※上記は一例です。詳しくは、「カフス・金具・バンド」、「金具・バンド 組合わせ表」をご参照ください。
