TAC SD-C耐油｜耐油用ホース
オール樹脂の耐油用サクション・デリバリーホースです。特殊耐油配合樹脂を施した設計で、油類の輸送に適しています。
- 耐油性
- サクション・デリバリー
- 内外面フラット
- 塩ビ
- サイズ
- φ25-φ100
- 長さ
- φ25-φ50：50m、φ65-φ75：20m・50m、φ100：20m
- 使用温度範囲
- 吸引：－10～60℃、吐出：-10～50℃
- コード
- 22117
- 流体
- 水、食品以外の油の輸送、ローリー、精油所、軽油、灯油、重油
関連ページ
用途
- 軽油、灯油、重油の輸送。（原油、ガソリンの輸送には、ラインパワーOTをご使用ください。）
特長
- オール樹脂タイプの耐油用ホースです。
- 特殊耐油配合樹脂を施した設計で、油類の輸送に適しています。
- サイズはφ25-φ100です。
- アース線について 本製品にはアース線が入っていません。
- 原油・ガソリンの輸送について 原油・ガソリンの輸送は、ラインパワーOTをご使用ください。

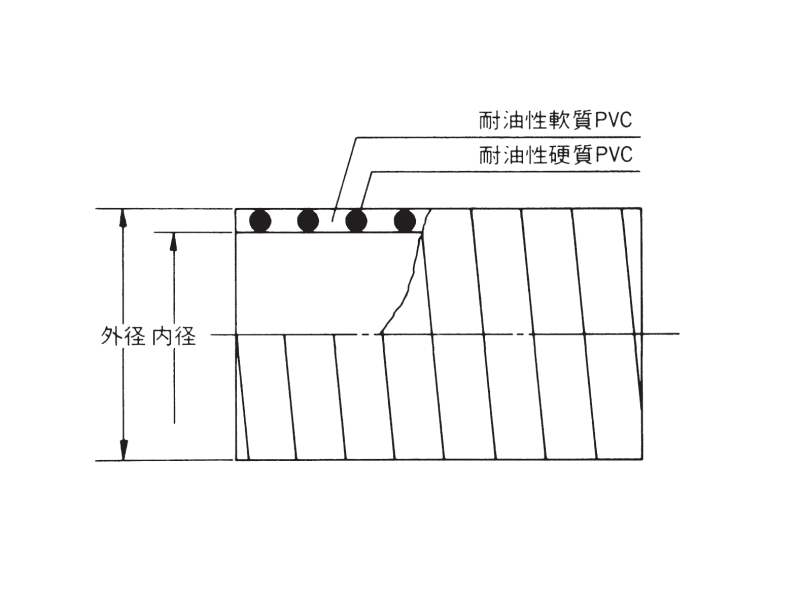

構造図
TAC SD-C耐油
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm |
|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 25.4 | 31.2 | 340 | 50 | 0.50 | 5.1 | 240 |
| 32 | 1・1/4 | 32.0 | 39.2 | 515 | 50 | 0.45 | 4.6 | 340 |
| 38 | 1・1/2 | 38.0 | 46.0 | 655 | 50 | 0.40 | 4.1 | 350 |
| 50 | 2 | 50.8 | 61.0 | 1130 | 50 | 0.40 | 4.1 | 500 |
| 65 | 2・1/2 | 63.5 | 74.8 | 1535 | 20・50 | 0.40 | 4.1 | 600 |
| 75 | 3 | 76.2 | 88.0 | 1895 | 20・50 | 0.40 | 4.1 | 775 |
| 100 | 4 | 101.6 | 115.8 | 3080 | 20 | 0.30 | 3.1 | 1150 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 減圧は常温時 真空（−0.1MPa）までご使用頂けます。
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。 詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 耐薬品性については「技術資料」をご参照ください。
- 使用温度範囲は、吸引用途が-10～60℃、吐出用途が-10～50℃を目安としてください。
- 金具の取付けは弊社工場にて行います。
- TAC SD-C耐油はアース線が入っておりません。
- 原油、ガソリンの輸送には、ラインパワーOTをご使用ください。

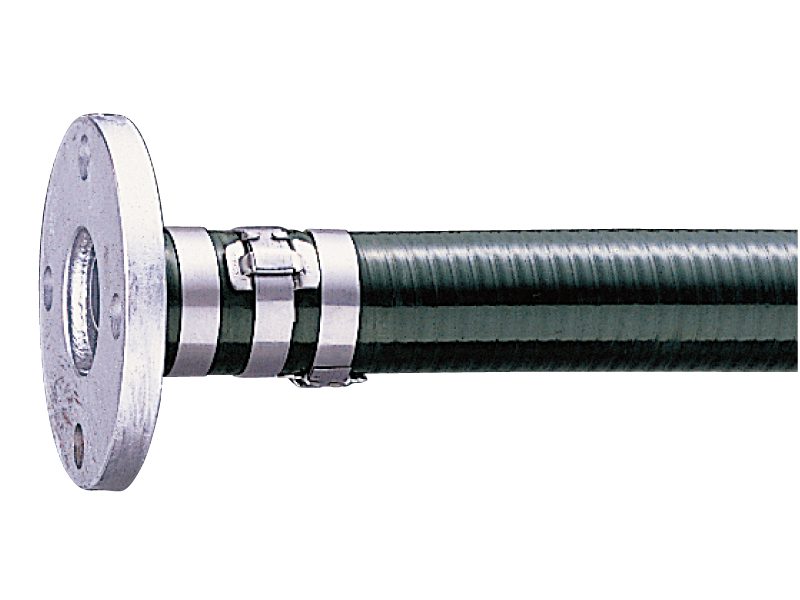

金具取付例
