TACエコライン耐熱耐油｜エコシリーズ（脱塩ビホース）
食品衛生法適合。ポジティブリスト対応。
油脂および脂肪性食品、一般食品の搬送に使用できます。
熱湯洗浄（短時間・指定温度以下）、95％エタノール洗浄ができるので衛生的。脱塩ビのサクション・デリバリーホース。
オリジナル継手「しめTAC」対応。
- 食品衛生法適合
- 耐油性
- サクション・デリバリー
- ポジティブリスト対応
- しめTACあり
- 透明性
- 熱湯洗浄（短時間・指定温度以下）
- 耐熱（60℃）・耐油
- 95％エタノール洗浄
- 脱塩ビホース
- サイズ
- φ25-φ50
- 長さ
- 各サイズ 50m
- 使用温度範囲
- 0～60℃
- コード
- 22168
- 流体
- 食品、食用油などの油脂、水、脂肪性食品、酒類、清涼飲料水、食品以外の油の輸送、温水（60℃以下）
関連ページ
用途
- 食用油などの油脂及び脂肪性食品。
- 清酒、焼酎などのアルコール類。
- 清涼飲料水などの輸送（液体・粉体輸送）。
概要
- 食品衛生法適合。ポジティブリスト対応。
- 油脂および脂肪性食品、一般食品の搬送に使用できます。
- 熱湯洗浄（短時間・指定温度以下）、95％エタノール洗浄ができるので衛生的。脱塩ビのサクション・デリバリーホース。
- オリジナル継手「しめTAC」対応。（φ32を除く）。
- 使用温度範囲は０～60℃を目安としてください。連続使用の場合は50℃以下としてください。
許容圧力は使用温度、取付方法によって変わりますのでご注意ください。
特長
- 食品、添加物等の規格基準（厚生省告示第370号）に適合。
- ポジティブリスト対応。
- 油脂及び脂肪性食品、一般食品の輸送に使用できます。
- 熱湯洗浄（※1）をおこなえます。
- 95％エタノール洗浄が可能で衛生的です。
- ホース使用後、焼却可能で有害ガス（※2）の発生がありません（焼却灰分は0.1％以下）。
- 半透明で、輸送物の確認ができます。
- 補強コード入りで許容圧力0.5MPa（5.1kgf/㎠）の耐圧性能を持ちます。
- ※1．熱湯洗浄は温度80℃以下、圧力0.1MPa以下、加圧時間30分以内の条件で行ってください。
- ※2．塩化水素、硫黄酸化物、窒素酸化物、シアン化水素、アンモニア
- 「しめTAC」を用いた食品用アッセンブリーのご提案
- 「しめTAC」を用いた金具取付例
関連動画
構造図
TACエコライン耐熱耐油
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | ピッチ mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm | しめTAC |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 25.4 | 37.4 | 7.8 | 360 | 50 | 0.50 | 5.1 | 120 | あり |
| 32 | 1・1/4 | 32.0 | 44.0 | 9.0 | 455 | 50 | 0.50 | 5.1 | 150 | - |
| 38 | 1・1/2 | 38.0 | 51.0 | 10.0 | 580 | 50 | 0.50 | 5.1 | 240 | あり |
| 50 | 2 | 50.8 | 64.8 | 10.5 | 820 | 50 | 0.50 | 5.1 | 300 | あり |
- 許容曲げ半径はホースの中心軸までの長さです。
- 減圧は常温時 真空（−0.1MPa）までご使用頂けます。
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。ページ上部の関連事項の章、「ホース取扱い注意事項」および「技術資料」をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 許容圧力は使用温度、取付方法によって変わりますのでご注意ください。
- 耐油用途の場合、ページ上部の関連事項の章、「耐油ホース 輸送物対応表」をご参照ください。
- 耐薬品性については「技術資料」をご参照ください。
- 屋外での長期間にわたる使用・保管は避けてください。
- 使用温度範囲は０～60℃を目安としてください。なお、連続使用の場合は50℃以下としてください。
部品例・金具取付例
しめTACホルダー（TACエコライン・TACエコライン耐熱耐油 専用）※品番92311 ※材質 FRPP

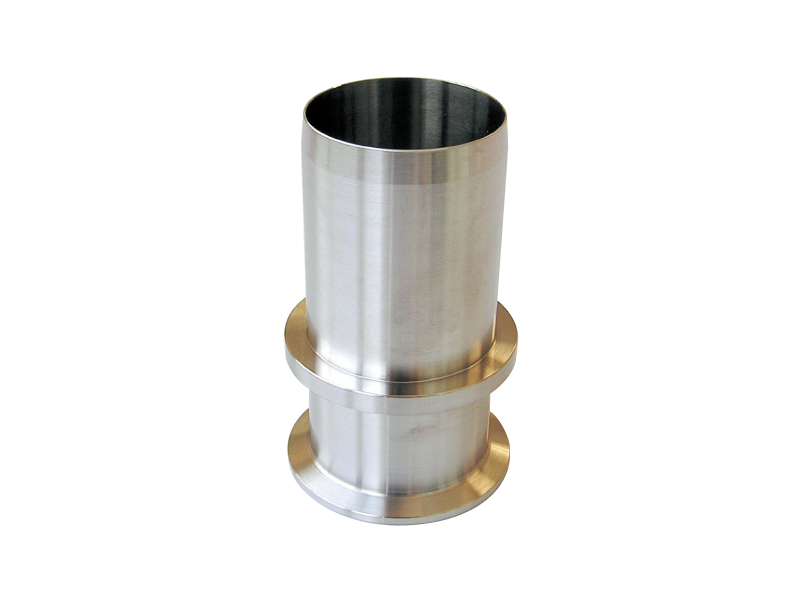

しめTAC専用金具（IDFヘルール付ニップル(SUS)）※品番92313

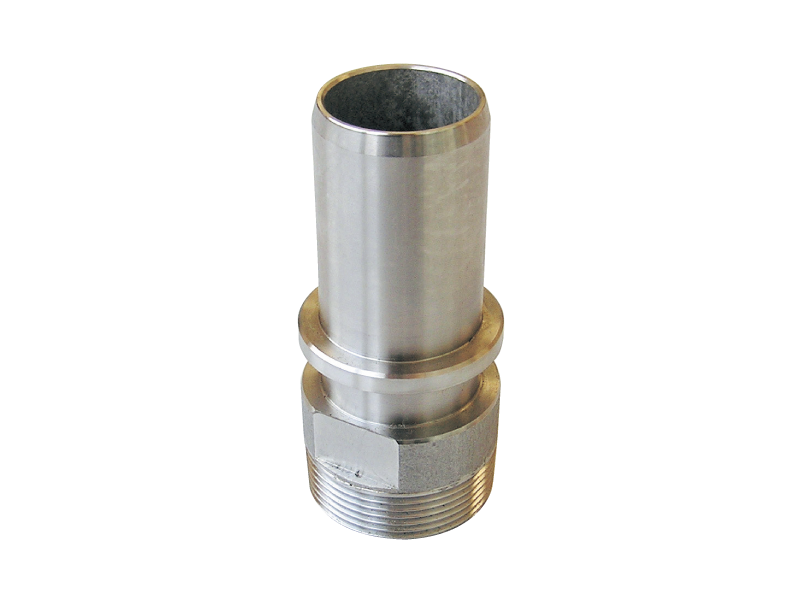

しめTAC専用金具（M1ニップル(SUS)）※品番92312 ※SS製もございます

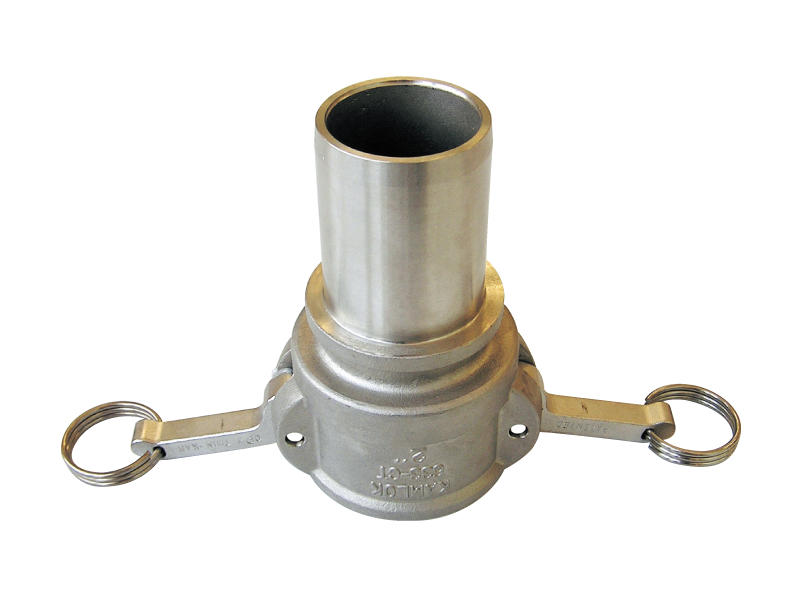

しめTAC専用金具（カムロック633-CTS(SUS)）※品番92333

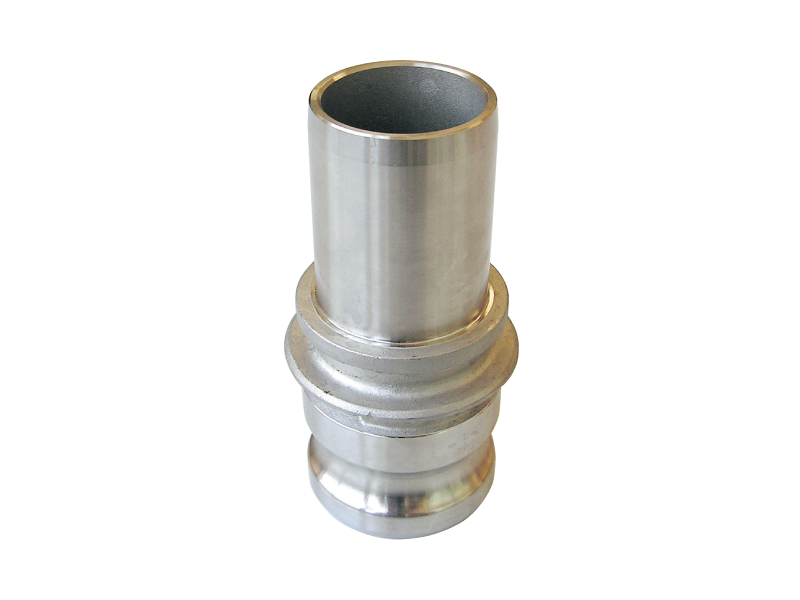

しめTAC専用金具（カムロック633-ETS(SUS)）※品番92332

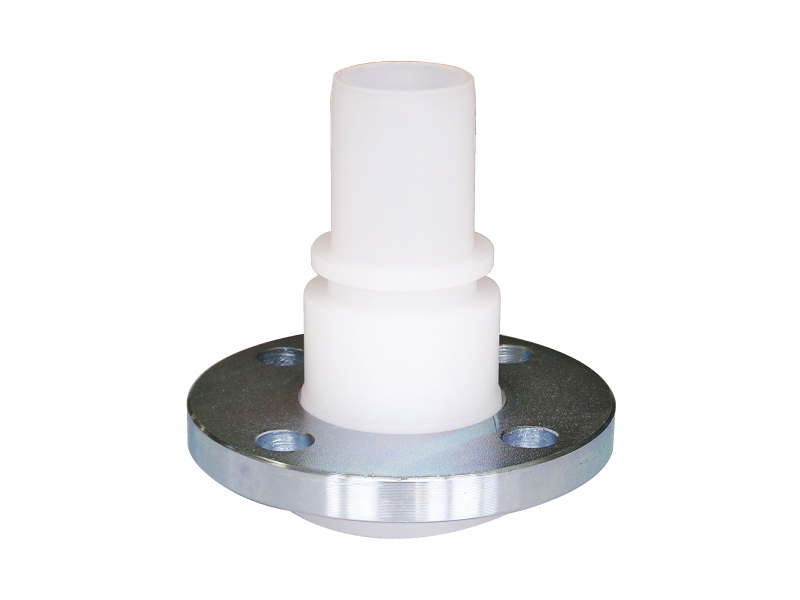

しめTAC専用金具（ルーズフランジ付ニップル(PP)、フランジ部(SS) ）※品番92417

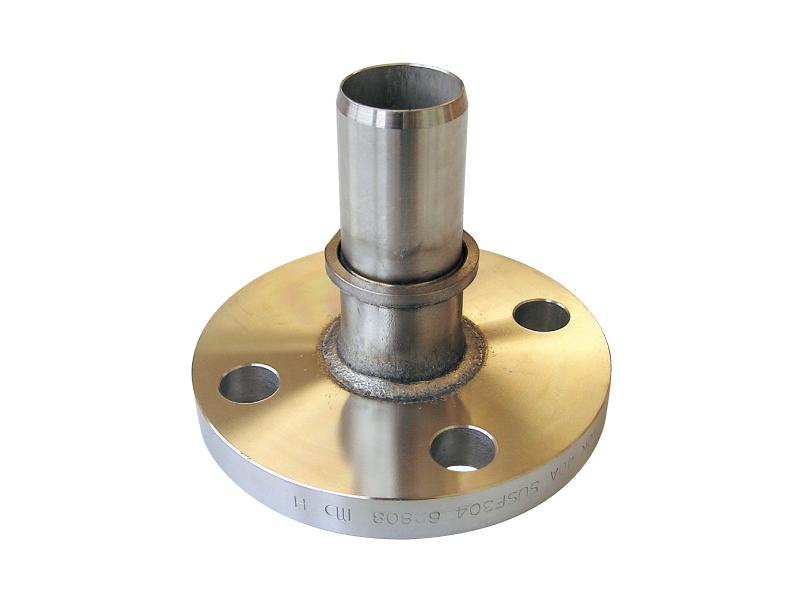

しめTAC専用金具（フランジ付ニップル(SUS)）※品番92305 ※SS製もございます
※上記は一例です。詳しくは、「カフス・金具・バンド」、「金具・バンド 組合わせ表」のほか、営業までお問い合わせください。
