100℃以下の食品に対応！TACエコライン耐熱耐油100℃仕様｜エコシリーズ（脱塩ビホース）
食品衛生法適合。ポジティブリスト対応。
エコライン耐熱耐油の耐熱性を100℃まで向上させました。
高い耐熱性、油を搬送できる耐油性、常温で0.7MPaの耐圧性能、食品衛生法適合の脱塩ビのサクション・デリバリーホース。
オリジナル継手「しめTAC」対応。
- 食品衛生法適合
- 耐油性
- サクション・デリバリー
- ポジティブリスト対応
- しめTACあり
- 透明性
- 熱湯洗浄（100℃以下）
- 95％エタノール洗浄
- 耐熱（100℃）
- 脱塩ビホース
- 耐熱性
- サイズ
- φ25-φ50
- 長さ
- 各サイズ 20m･50m
- 使用温度範囲
- 0～100℃
- コード
- 22188
- 流体
- 食品、食用油などの油脂、粉体・粒体、脂肪性食品、酒類、清涼飲料水、食品以外の油の輸送、純水、温水（100℃以下）
関連ページ
用途
- 食用油などの油脂及び脂肪性食品、清酒、焼酎などのアルコール類、清涼飲料水などの輸送。
- 純水輸送などのクリーン配管用途。
- 100℃以下の温水等を輸送する用途。（40℃以上での耐圧性能については、使用温度別許容圧力表をご参照ください。）
概要
- 食品衛生法適合。ポジティブリスト対応。
- 高い耐熱性、油を搬送できる耐油性、常温で0.7MPaの耐圧性能、食品衛生法適合の脱塩ビのサクション・デリバリーホース。
- オリジナル継手「しめTAC」対応（φ38、φ50）。
- 使用温度範囲は０～100℃です。また、許容圧力は使用温度、取付方法によって変わりますのでご注意ください。
特長
- 食品、添加物等の規格基準（厚生省告示第370号）に適合。
- ポジティブリスト対応。
- 油脂及び脂肪性食品、一般食品の輸送に使用できます。
- 100℃以下の条件で熱湯洗浄できます。
- 95％エタノール洗浄が可能で衛生的です。
- ホース使用後、焼却可能で有害ガス（塩化水素、硫黄酸化物、窒素酸化物、シアン化水素、アンモニア）の発生がありません。
- 半透明で、輸送物の確認ができます。
- 補強コード入りで、常温で許容圧力0.7MPa（7.1kgf/㎠）の耐圧性能を持ちます。
関連動画

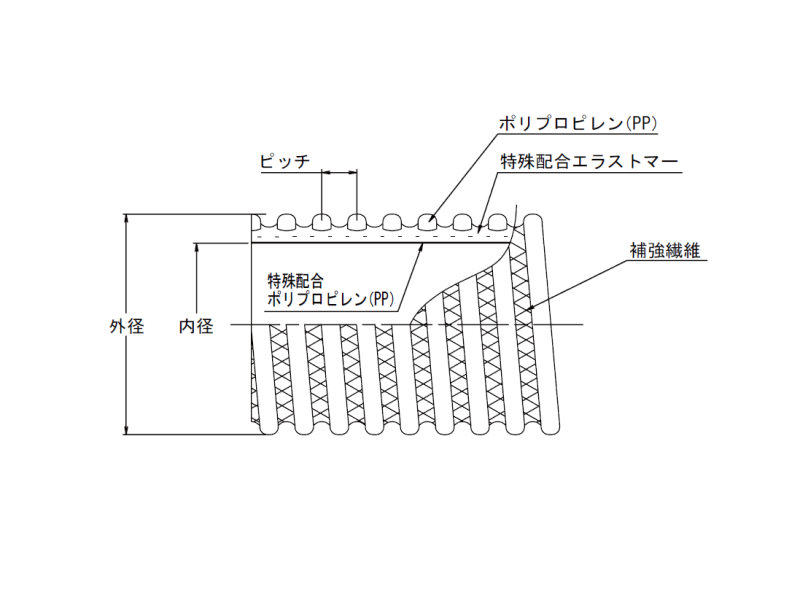

構造図
TACエコライン耐熱耐油100℃仕様
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | ピッチ mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm | しめTAC |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 25.4 | 38.6 | 7.5 | 460 | 20・50 | 0.70 | 7.1 | 120 | - |
| 38 | 1・1/2 | 38.0 | 55.0 | 10.0 | 850 | 20・50 | 0.70 | 7.1 | 240 | あり |
| 50 | 2 | 50.8 | 69.0 | 11.0 | 1210 | 20・50 | 0.70 | 7.1 | 300 | あり |
- 許容曲げ半径はホースの中心軸までの長さです。
- 減圧は常温時 真空（−0.1MPa）までご使用頂けます。
使用温度別許容圧力表
| 呼び径 mm | 呼び径 inch | 許容圧力 40-60℃ MPa | 許容圧力 40-60℃ kgf/㎠ | 許容圧力 60-80℃ MPa | 許容圧力 60-80℃ kgf/㎠ | 許容圧力 80-100℃ MPa | 許容圧力 80-100℃ kgf/㎠ |
|---|---|---|---|---|---|---|---|
| 25 | 1 | 0.60 | 6.1 | 0.50 | 5.1 | 0.40 | 4.1 |
| 38 | 1・1/2 | 0.60 | 6.1 | 0.50 | 5.1 | 0.40 | 4.1 |
| 50 | 2 | 0.55 | 5.6 | 0.40 | 4.1 | 0.30 | 3.1 |
- 許容圧力は、使用温度、取付方法によって変わります。
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。ページ上部の関連事項の章、「ホース取扱い注意事項」および「技術資料」をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 許容圧力は使用温度、取付方法によって変わりますのでご注意ください。
- 耐薬品性については「技術資料」をご参照ください。
- 屋外での長期間にわたる使用・保管は避けてください。
- 使用温度範囲は０～100℃です。
部品例・金具取付例

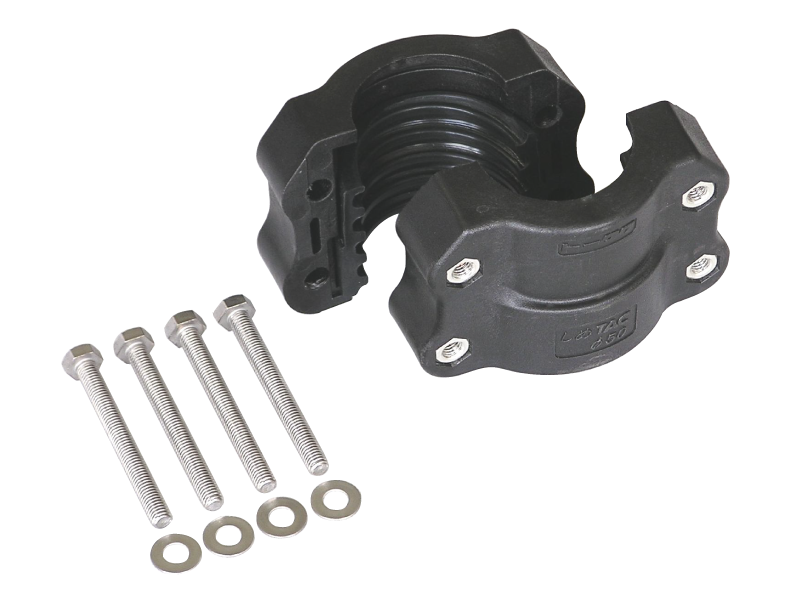

しめTACホルダー（TACエコライン耐熱耐油100℃仕様 専用）※品番92413 ※材質 FRPP

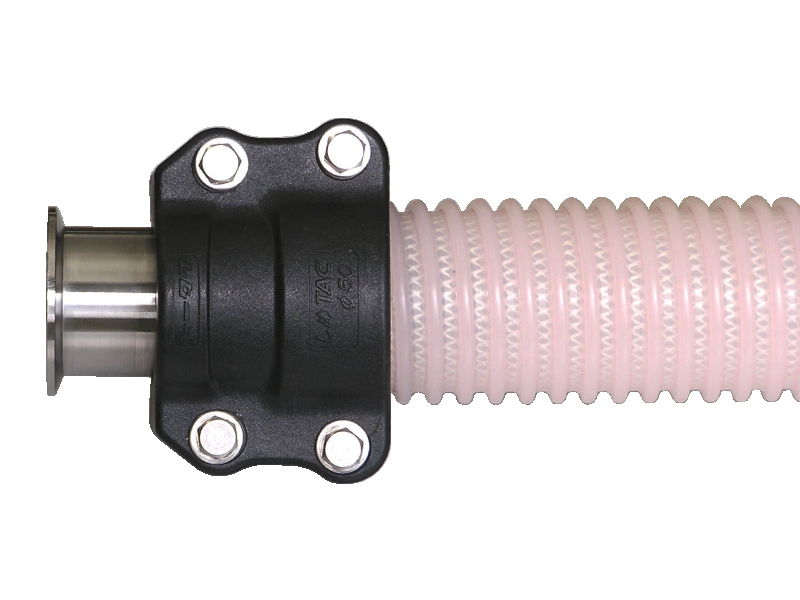

しめTAC使用状況（金具：IDFヘルール付ニップル）

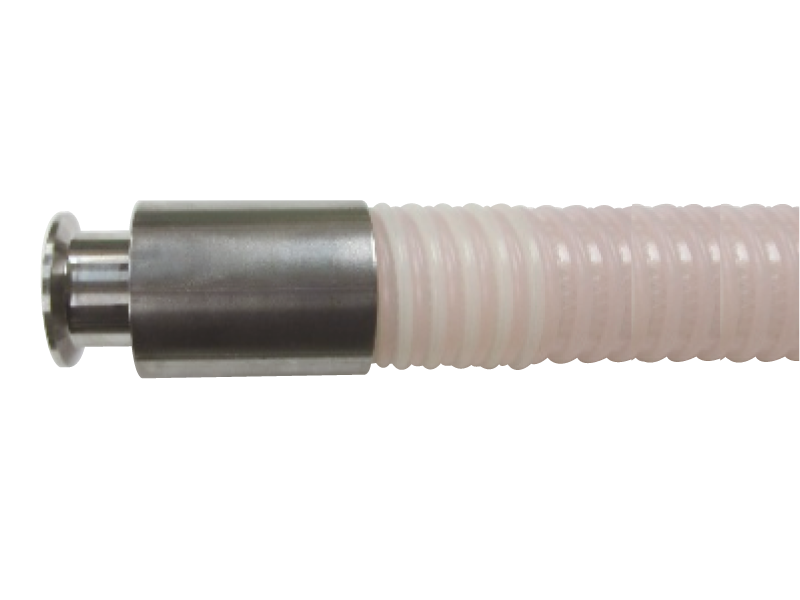

EPDM谷埋SUS加締（IDFへルール）

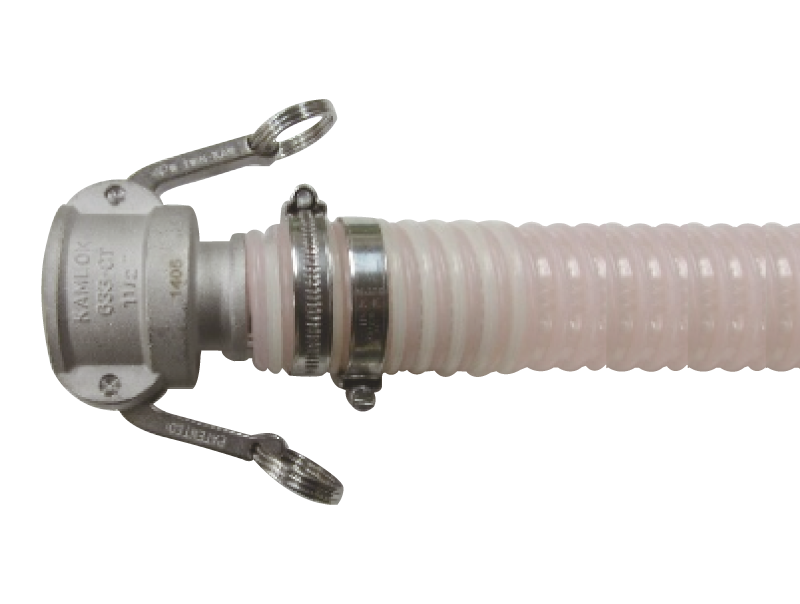

ABAバンド締（カムロックCT）

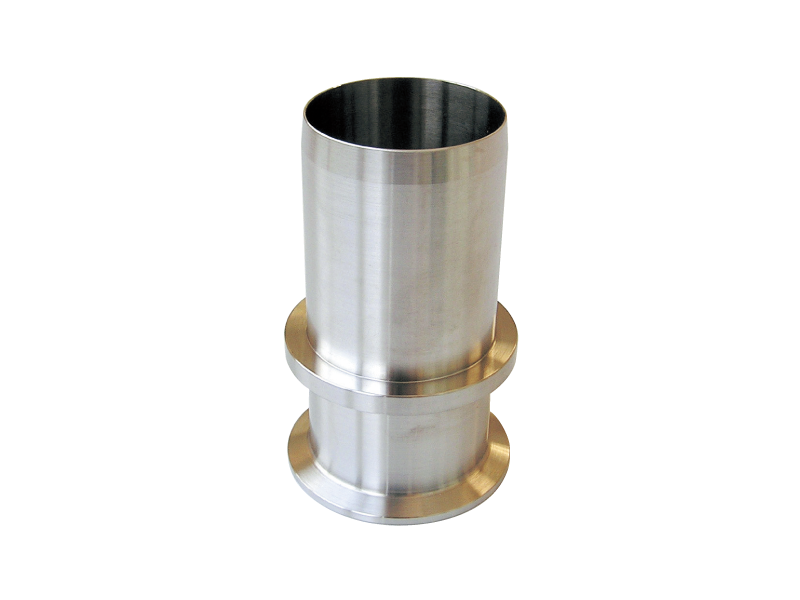

しめTAC用金具（IDFヘルール付ニップル(SUS)）※品番92313

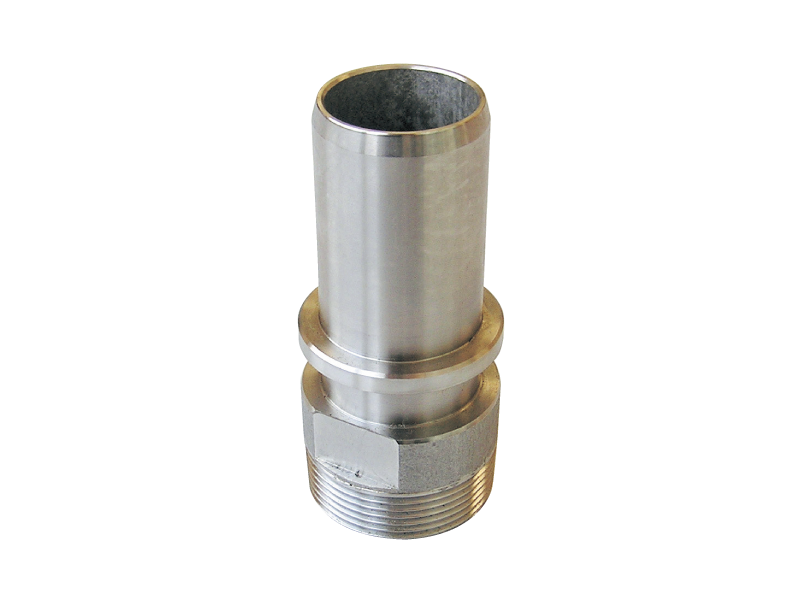

しめTAC用金具（M1ニップル(SUS)）※品番92312 ※SS製もございます

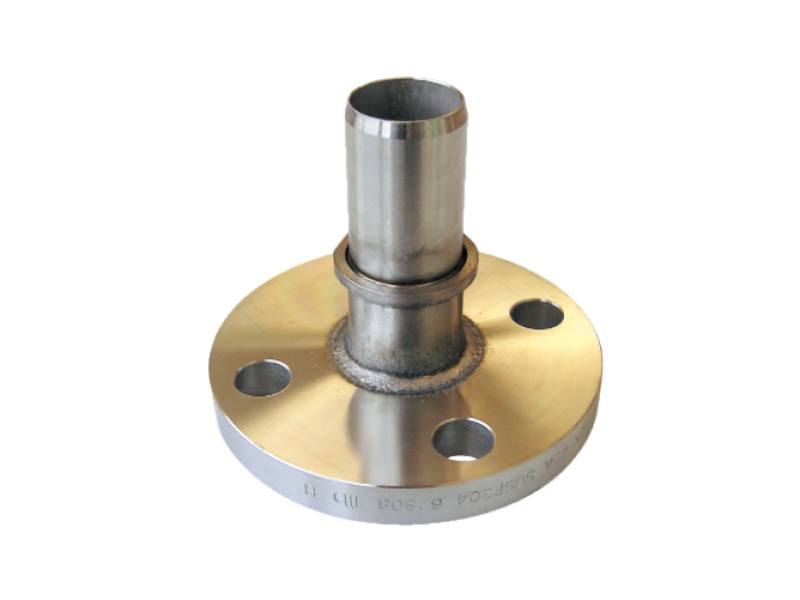

しめTAC用金具（フランジ付ニップル(SUS)）※品番92305 ※SS製もございます

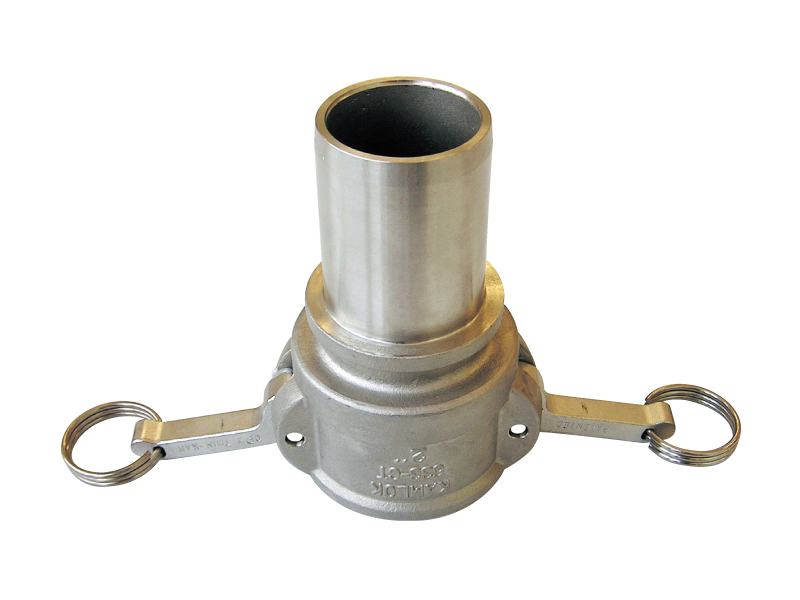

しめTAC用金具（カムロック633-CTS(SUS)）※品番92333

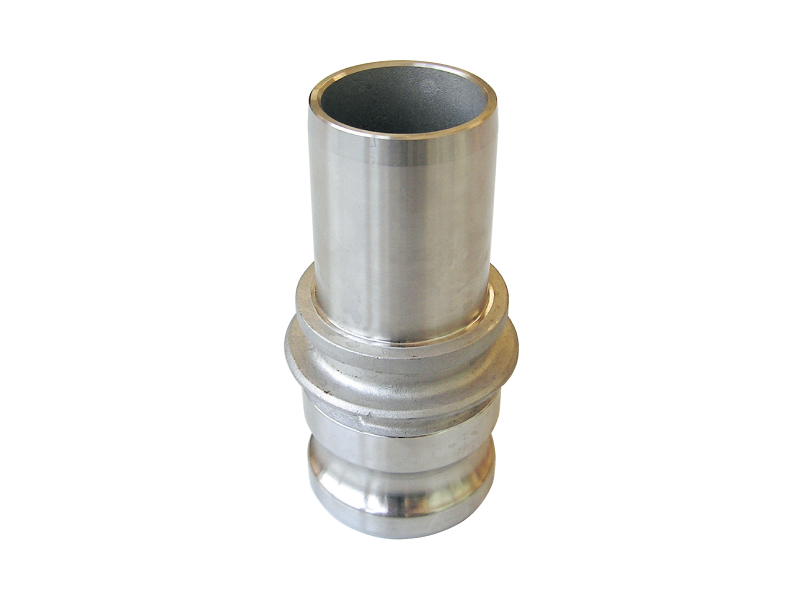

しめTAC用金具（カムロック633-ETS(SUS)）※品番92332

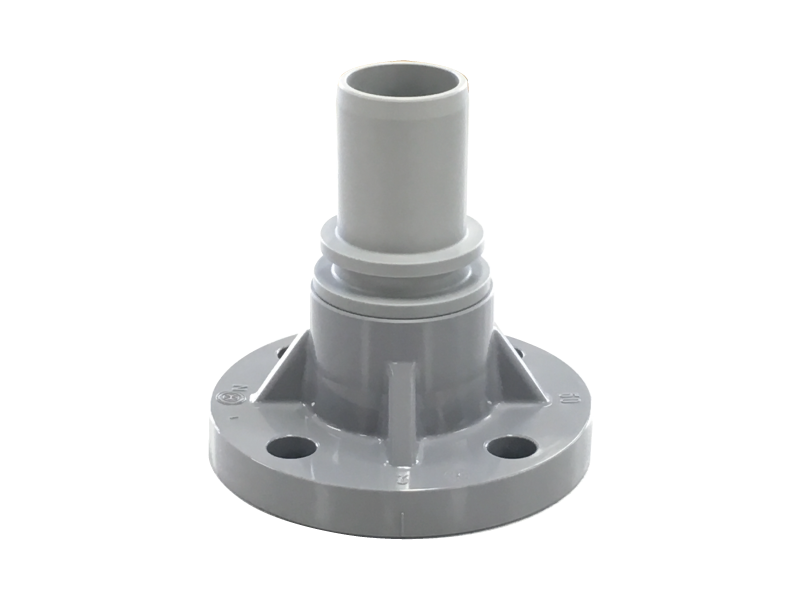

しめTAC用金具（TSフランジ付ニップル(PVC)）※品番92416

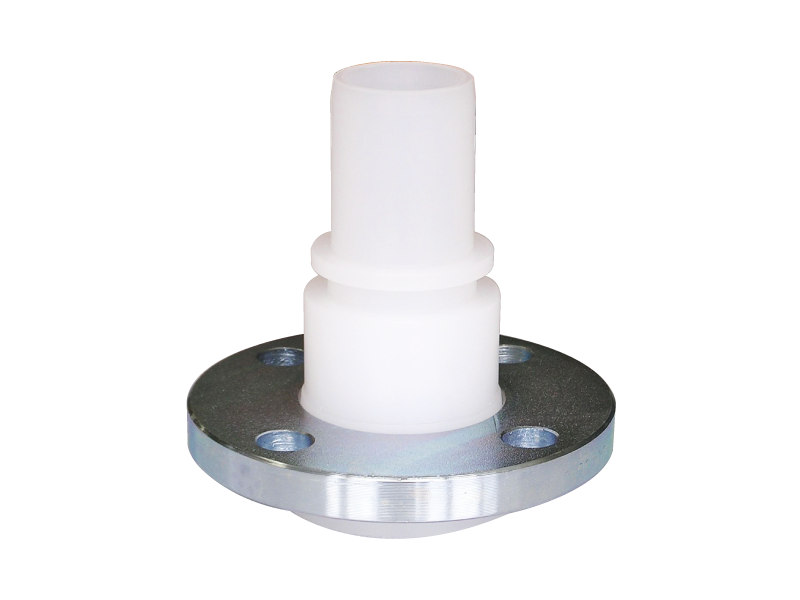

しめTAC用金具（ルーズフランジ付ニップル(PP)、フランジ部(SS) ）※品番92417
※上記は一例です。詳しくは、「カフス・金具・バンド」、「金具・バンド 組合わせ表」のほか、営業までお問い合わせください。
