TACレックス｜波付硬質合成樹脂管（FEP）
JIS C 3653 附属書1 適合
ケーブルなどの地中埋設保護管
- 型番
- TLX
- 長さ
- 標準寸法参照
- サイズ
- φ30-φ200
- コード
- 31101
関連ページ
用途

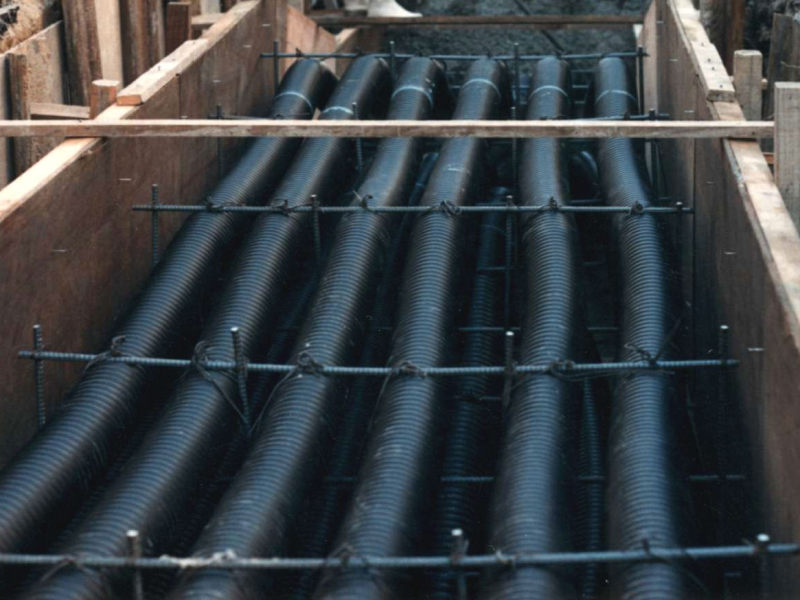

- 電力用や通信用ケーブルなどを地中埋設する際の保護管です。
概要
- TACレックスは、波付硬質合成樹脂管（FEP）です。サイズはφ30-φ200をラインアップしています。
- 【重要】 TACレックスφ125・150・200は、TACレックスAと製品形状が異なり、管や部品との接続性・互換性がありませんのでご注意ください。
特長
- JIS C 3653（電力用ケーブルの地中埋設の施工方法）附属書１に適合しています。

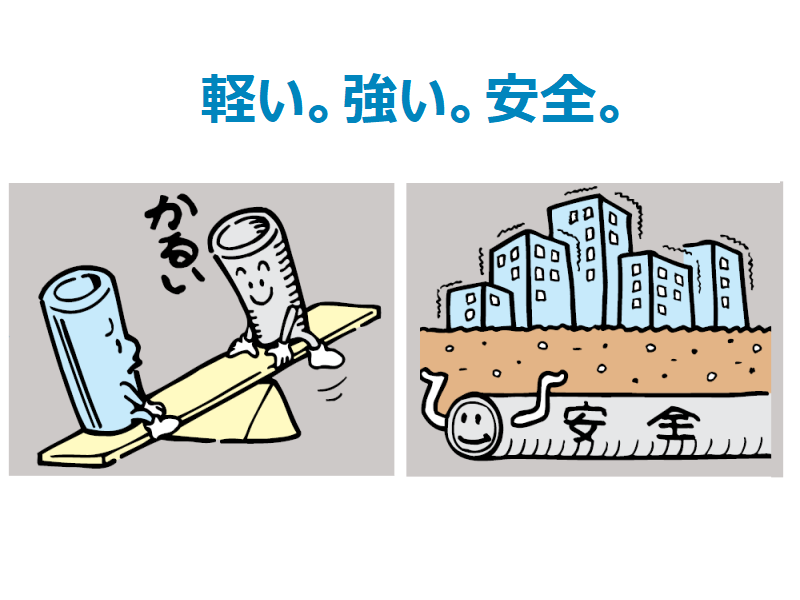

- 軽量です。
- ケーブルの引込みが容易です。
- 土中埋設しても充分な強度があります。
- 可とう性があり、既設物、障害物等を容易に回避できます。

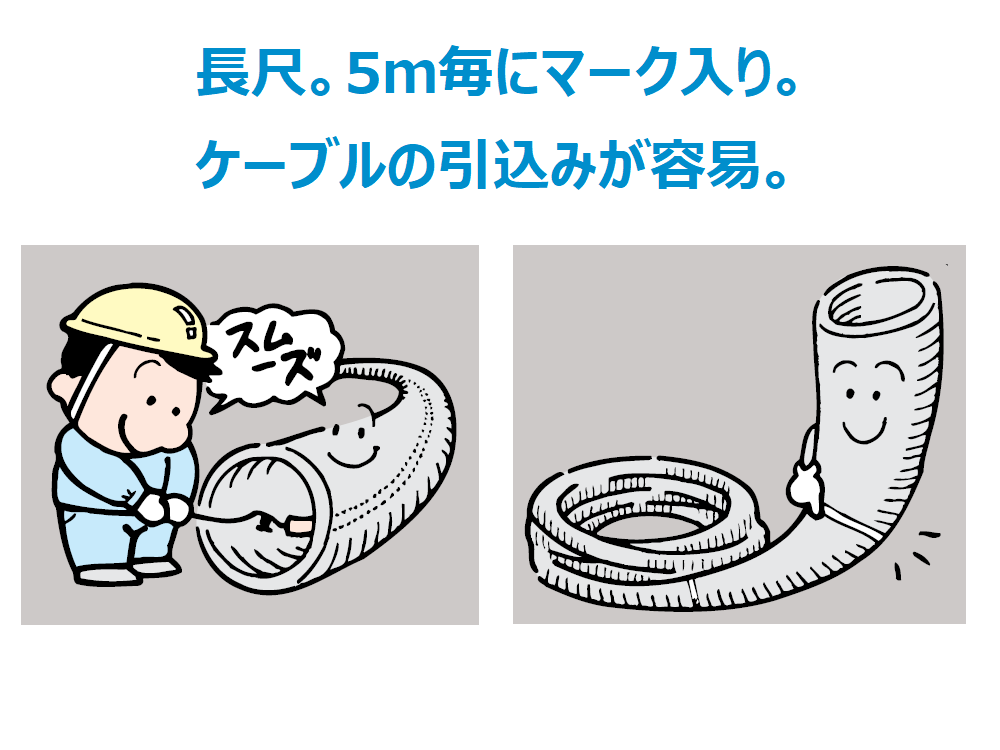

- 長尺なので接続箇所が少ない。
- 5ｍ毎にマークを付けています。
- 耐薬品性に優れます。
- 管の可とう性により地震や地盤沈下に追従します。
関連動画

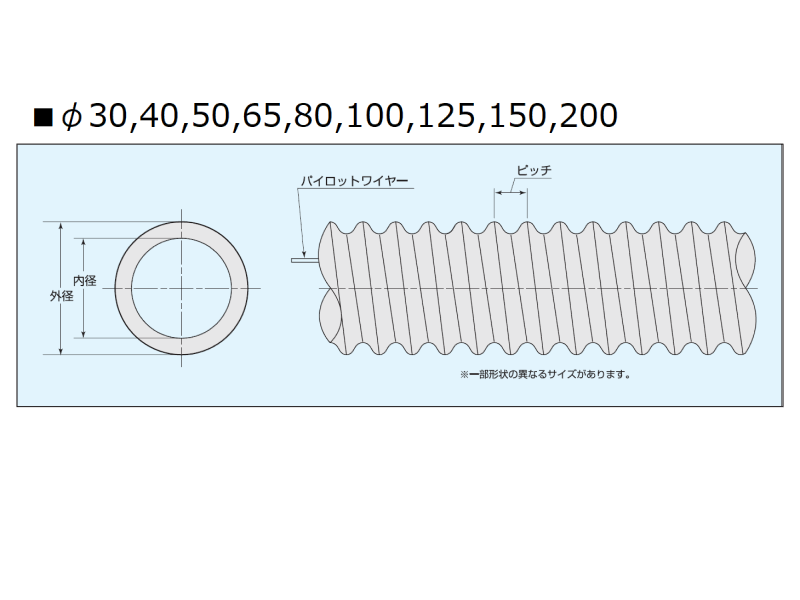

構造図
TACレックス
標準寸法
TACレックス
| 呼び径 | 外径 （mm） | 内径 （mm） | ピッチ （mm） | 定尺 （m） | 参考梱包寸法 外径φ×高さ (約m) |
|---|---|---|---|---|---|
| 30 | 41.3 | 31.0 | 9.8 | 300（100、50） | 1.3×0.6 |
| 40 | 55.5 | 42.0 | 13.3 | 200（100、50） | 1.5×0.6 |
| 50 | 65.6 | 50.6 | 15.4 | 200（100、50） | 1.6×0.6 |
| 65 | 85.0 | 67.0 | 16.3 | 100（50） | 1.6×0.5 |
| 80 | 102.2 | 81.0 | 19.3 | 100（50） | 1.9×0.6 |
| 100 | 127.8 | 101.0 | 24.8 | 100（50） | 2.1×0.8 |
| 125 | 162.0 | 128.5 | 33.5 | 50 | 2.0×1.0 |
| 150 | 194.0 | 154.5 | 38.0 | 50 | 2.0×1.1 |
| 200 | 256.2 | 205.0 | 47.0 | 30 | 2.2×1.3 |
- 規格・仕様については商品改良の為、予告なしに変更する場合があります。
- 【重要】 TACレックスは、TACレックスAおよびTACレックスA用部品と互換性・接続性はありません。
- 【曲げ半径】 通常、TACレックスの曲げ半径は呼び径の10倍以上としてください。ケーブルに支障を与えない範囲であれば、最小値は呼び径の5倍といたします。
- 【呼び径の選定】 お求め頂くTACレックスの呼び径は、管内に収める電力ケーブルの仕上がり外径1.5倍以上の内径のものをお選びください。（通信ケーブルは仕上がり外径の2倍以上の内径のものをご選択ください。）

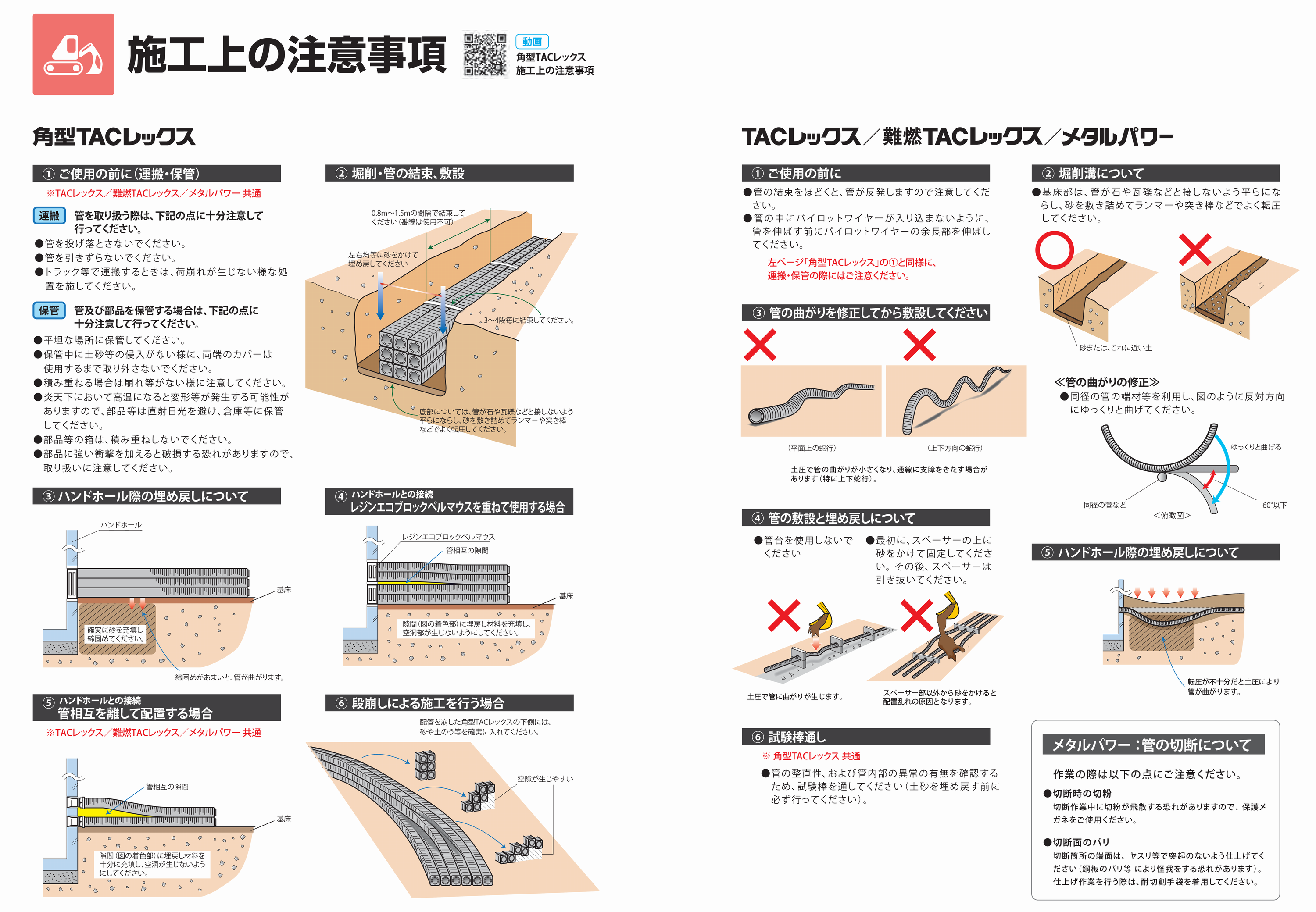

施工上の注意事項
継手・部品

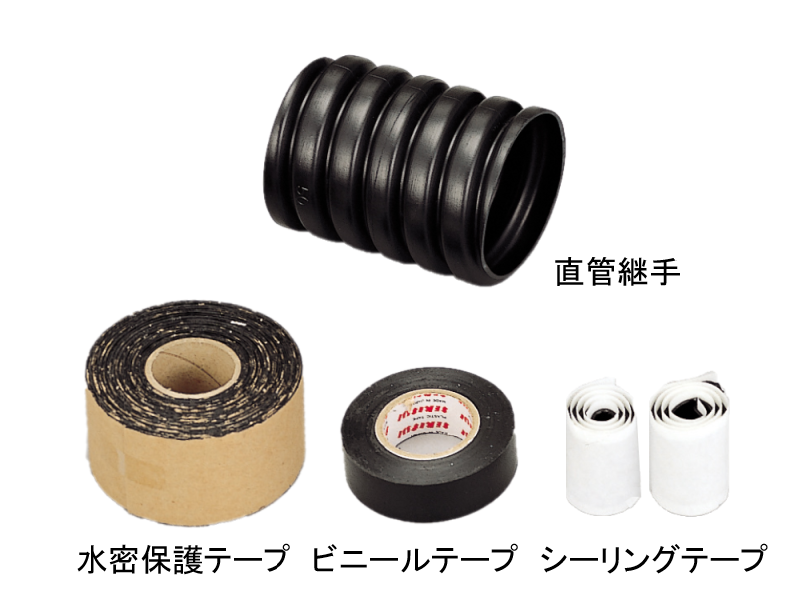

直線接続材料ＮP型（型番：T-JNP）
管の接続に使用します。（テープ巻き不要）

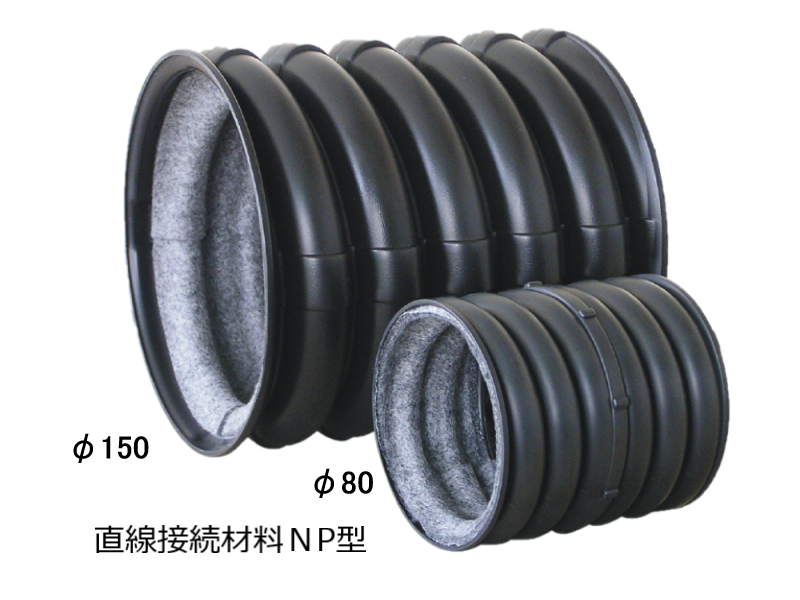

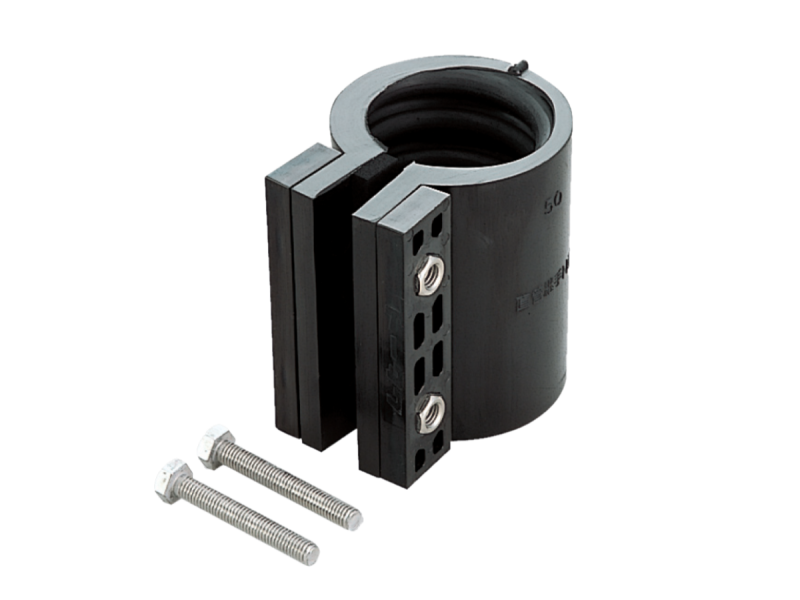

直管継手Ｎ型（型番：T-JN ）
TAC レックス同士の接続に使用します。
直線接続材料（型番：T-J）
TAC レックス同士の接続に使用します。

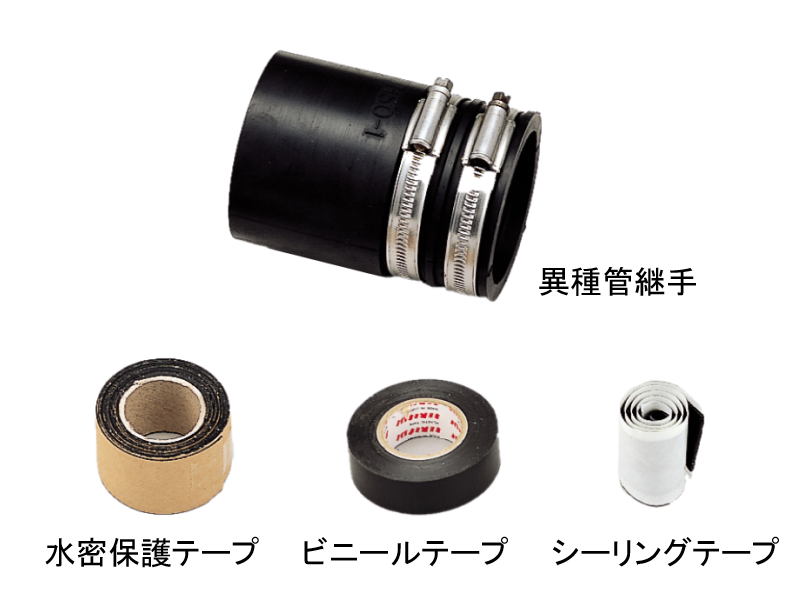

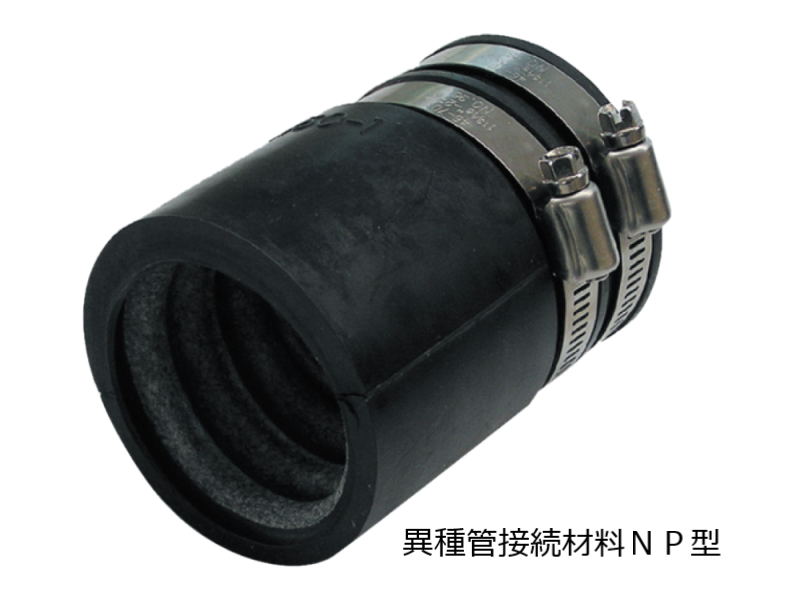

異種管接続材料ＮＰ型（型番：T-INP ）
異種管との接続のために使用します。（テープ巻き不要）

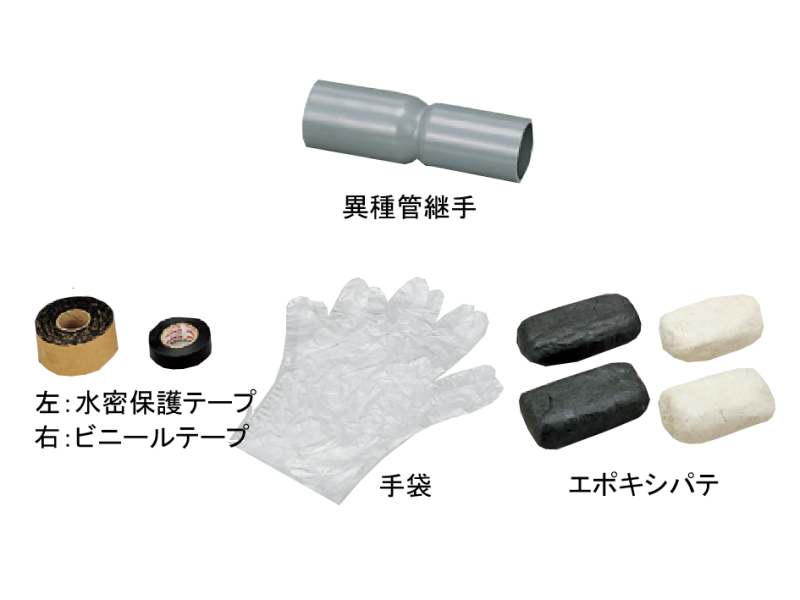

異種管接続材料Ｎ型（型番：T-IN）
TAC レックスと異種管との接続に用いる接続材料です。異種管側はバンド締め、TAC レックス側はテープ巻きとなります。
異種管接続材料（型番：T-I ）
TAC レックスと異種管の接続に使用します。
直管継手Ｎ型（他社管用）（型番：T-JNT）
TAC レックスと他社管の接続に使用します。

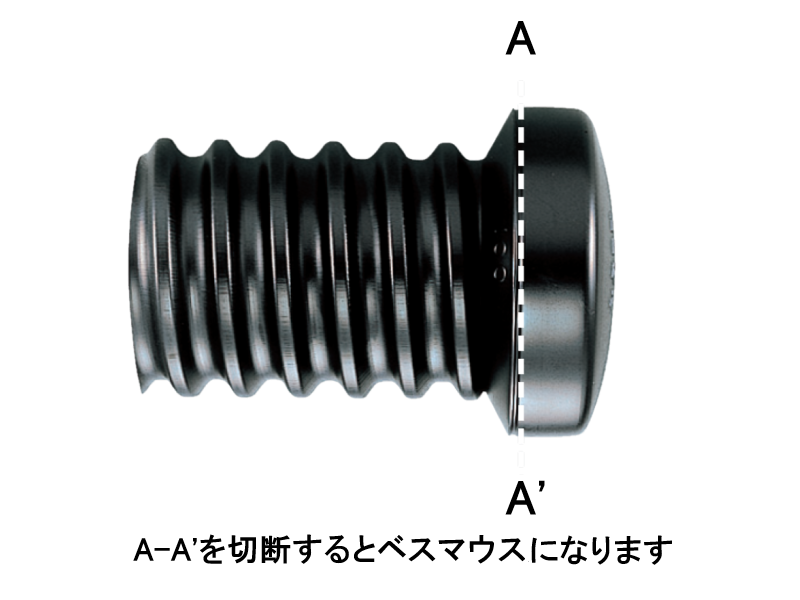

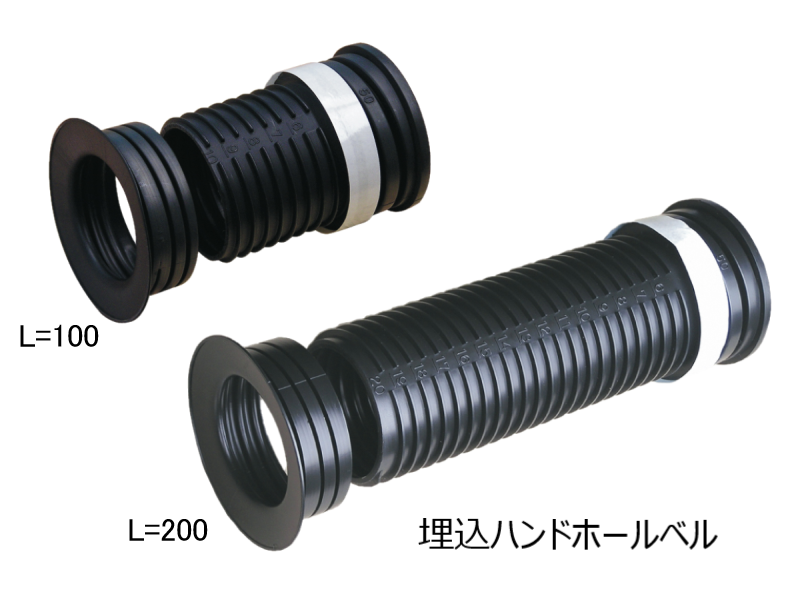

埋込ハンドホールベル（ベルの長さで型番が変わります）
ハンドホールにTACレックスを接続するために使用します。埋込ハンドホールベルを予めハンドホールに取付けておくことで作業性が大幅にアップします。

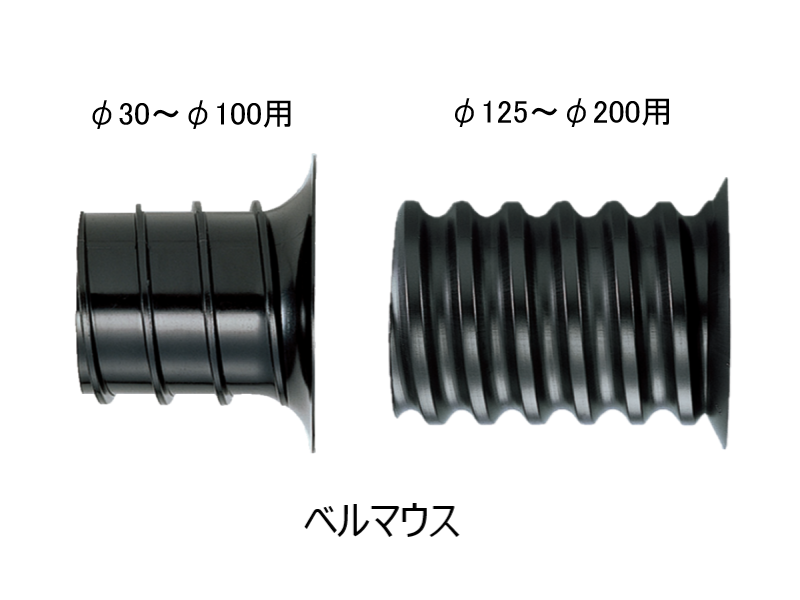

埋込ハンドホールアダプターNP（型番：T-HA）
ハンドホールにTACレックスを接続するために使用します。埋込ハンドホールベルを予めハンドホールに取付けておくことで作業性が大幅にアップします。

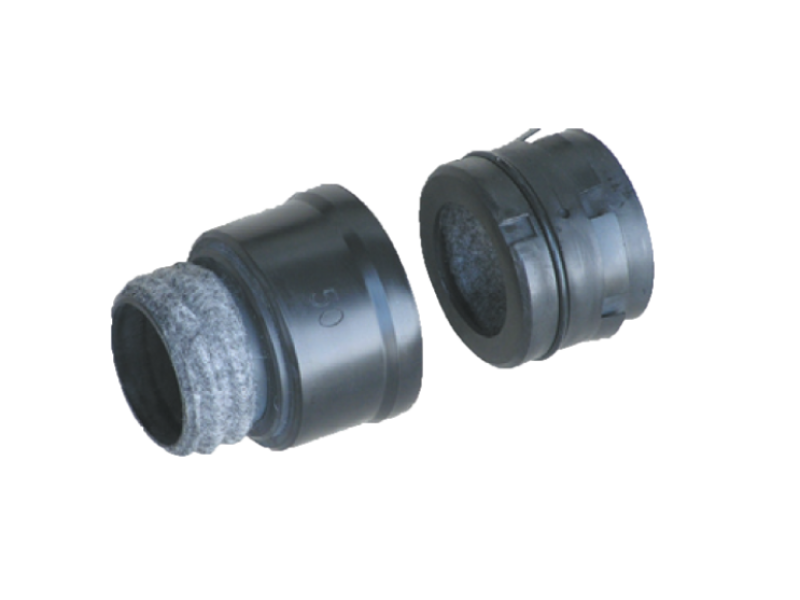

ベルマウス（型番：T-BM）
ケーブル引込時の外傷防止、外観の仕上げに使用します。

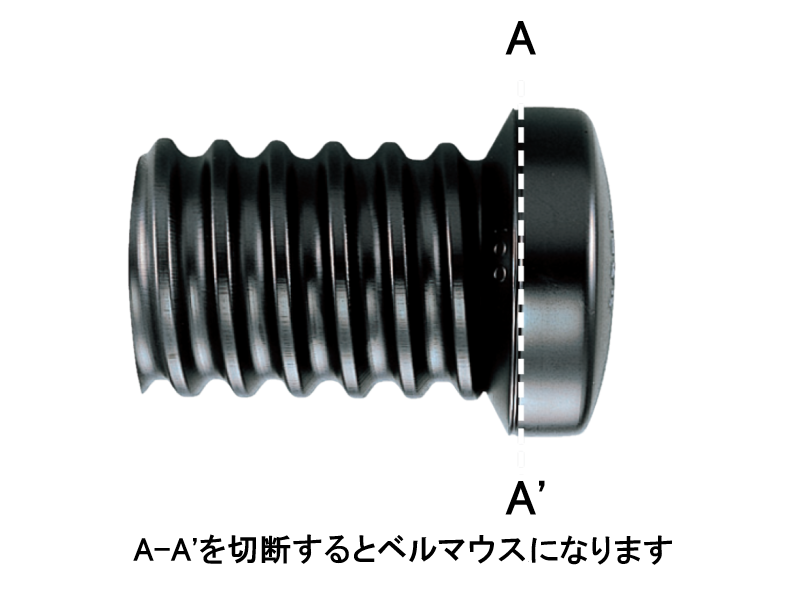

予備管ぶた（型番：T-YB ）
予備管路の防塵防水用に使用します。

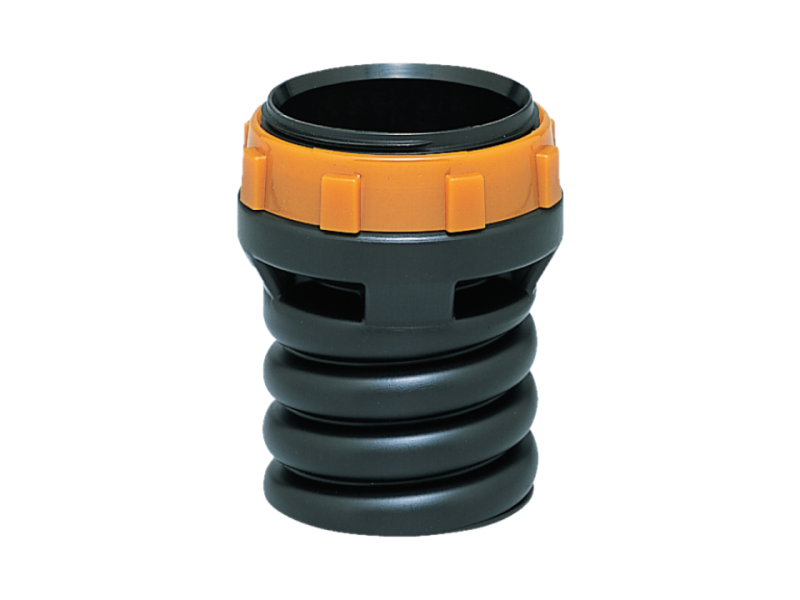

端子箱接続コネクタ−（型番：T-TC）
TACレックス用部品は、TACレックスAおよびTACレックスA用部品と互換性・接続性はありません。
この他にも部品をご用意しています。詳しくはカタログコーナーからカタログをご覧ください。
