ラインパワーCV耐油｜耐油用ホース
補強繊維入りで耐圧性能に優れた耐油用デリバリーホース。（耐圧性はTAC SD-C耐油より優れます）アース線入りなので、静電気防止効果があります。
なお、このホースはデリバリー（圧送）専用になります。
- 耐油性
- 静電気防止（アース線入り）
- 内外面フラット
- 高耐圧
- 塩ビ
- デリバリー（圧送）のみ
- サイズ
- φ32-φ50
- 長さ
- φ32-φ50：20m・50m
- 使用温度範囲
- 吸引：－、吐出：-10～50℃
- コード
- 26122
- 流体
- 水、食品以外の油の輸送、ローリー、精油所、一般送給油用、軽油、灯油、重油
関連ページ
用途
- 精油所、その他一般工場での送給油用。
- 軽油、灯油、重油の輸送。（原油、ガソリンの輸送には、ラインパワーOTをご使用ください。）
特長
- 補強繊維入りで、TAC SD-C耐油に比べ耐圧性に優れています。
- アース線入りですので、静電気防止効果があります。
- サイズはφ32, φ38, φ50です。なお、φ32は受注生産品です。
- なお、このホースはデリバリー（圧送）専用になります。
- 原油・ガソリンの輸送について 原油・ガソリンの輸送は、ラインパワーOTをご使用ください。
- 金具の取付けについて 金具の取付けは弊社工場にて行います。

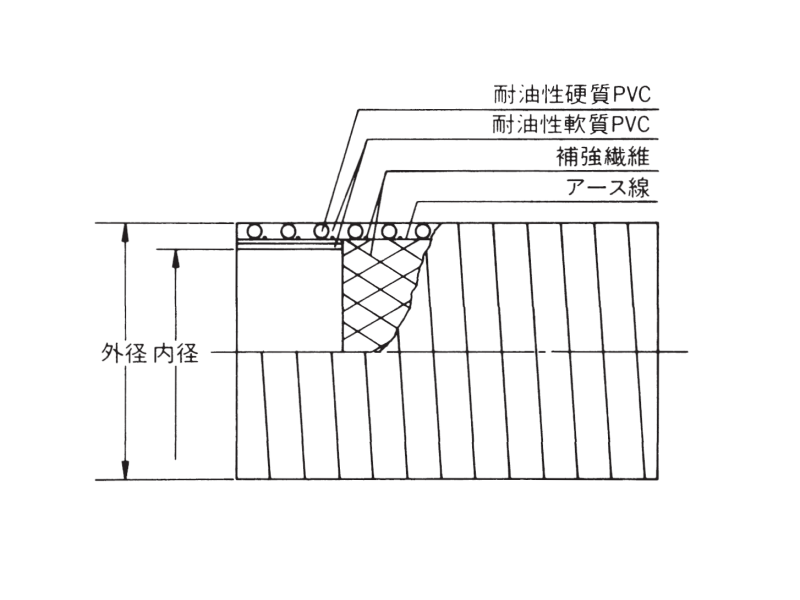

構造図
ラインパワーCV耐油
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm | |
|---|---|---|---|---|---|---|---|---|---|
| 受注生産 | 32 | 1・1/4 | 32.0 | 45.2 | 960 | 20・50 | 0.70 | 7.1 | 500 |
| 38 | 1・1/2 | 38.5 | 50.5 | 1125 | 20・50 | 0.70 | 7.1 | 600 | |
| 50 | 2 | 50.8 | 64.0 | 1505 | 20・50 | 0.70 | 7.1 | 750 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 受注生産品のご発注数量等につきましては、弊社までお問い合わせください。
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。 詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 耐薬品性については「技術資料」をご参照ください。
- 屋外での長期間にわたる保管は避けてください。
- 使用温度範囲は、吐出用途の場合、-10～50℃を目安としてください。吸引用途には使用できません。
- 金具の取付けは弊社工場にて行います。
- 原油、ガソリンの輸送には、ラインパワーOTをご使用ください。

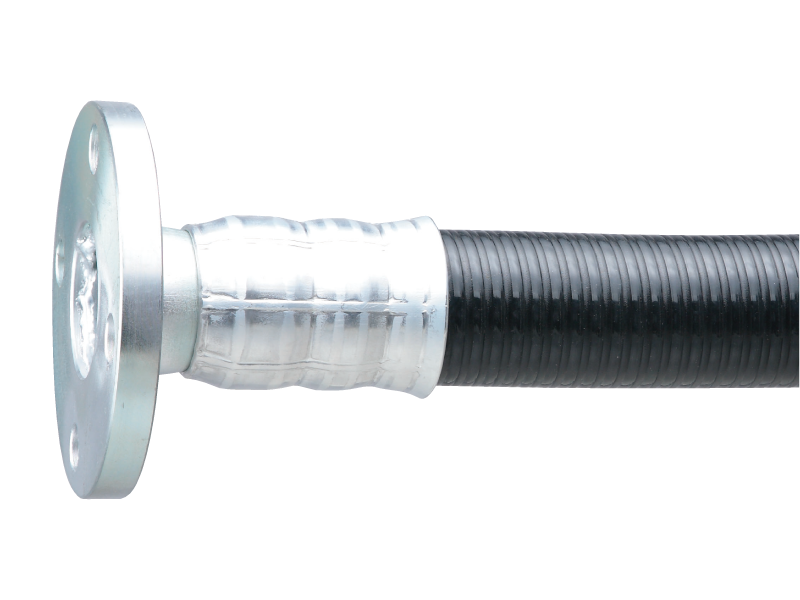

金具取付例
アルミ加締抜止付（JISフランジ）
※上記は一例です。詳しくは、「カフス・金具・バンド」をご参照ください。
