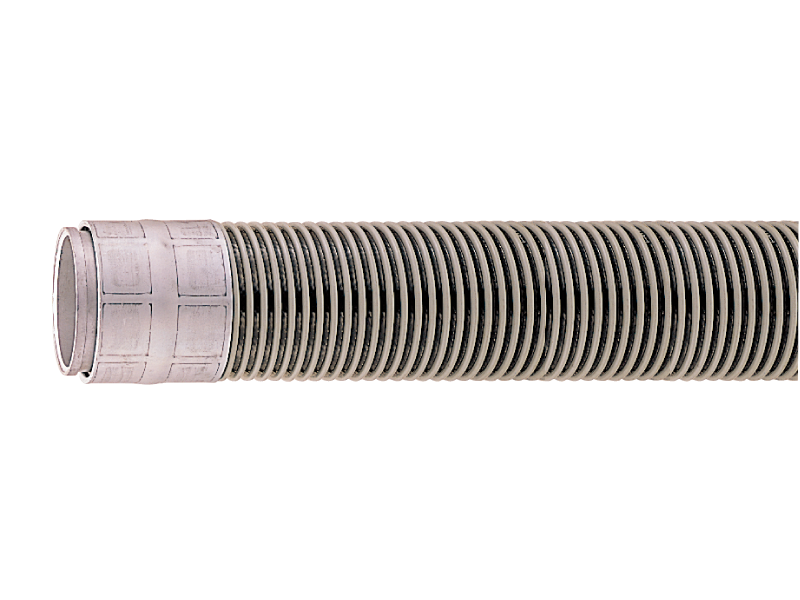

ラインパワーATS｜耐圧・耐摩耗用ホース
高耐圧・耐摩用サクション・デリバリーホース ラインパワーATの大口径タイプです。ラインパワーATより耐摩耗性ゴムを厚くした設計です。
泥水の吸圧送、砂・砂利・ヘドロなど土木工事に適しています。
各サイズとも受注生産品になります。
- 耐摩耗性
- 大口径
- サクション・デリバリー
- 高耐圧
- 塩ビ・ゴム
- 静電気防止（アース線無し）
- サイズ
- φ250-φ300
- 長さ
- 各サイズ：5m
- 使用温度範囲
- -10～50℃
- コード
- 26104
- 流体
- 土木、粉体・粒体、水、泥水、セメント、スラリー、高粘度物、ヘドロ、セメント粉粒体、穀物の収穫
関連ページ
用途
- 一般土木工事の泥水の吸圧送。
- 砂・砂利・ヘドロ・穀物の収穫時の吸圧送に。
- 浚渫・埋立工事用。
- セメントなどの粉粒体の吸圧送。
特長
- ラインパワーATの大口径タイプです。サイズはφ250,φ300。
- サイズφ250の常温時の許容圧力は1.00MPa（10.2kgf/㎠）であり、耐圧性に優れ、加圧時の伸びが少ない構造です。
- 内層ゴムに耐摩耗性ゴムを採用しているため、耐摩耗性に優れています。更にラインパワーATに比べ、耐摩耗性ゴムを厚くした設計です。
- 各サイズとも受注生産品です
- 金具の取付けについて 金具の取付けは弊社工場にて行います。
- ご注意 最大の長さのご注文について 最大の長さのご注文の場合、ロットにより別途運賃が必要となる場合がありますので発注時にご確認ください。

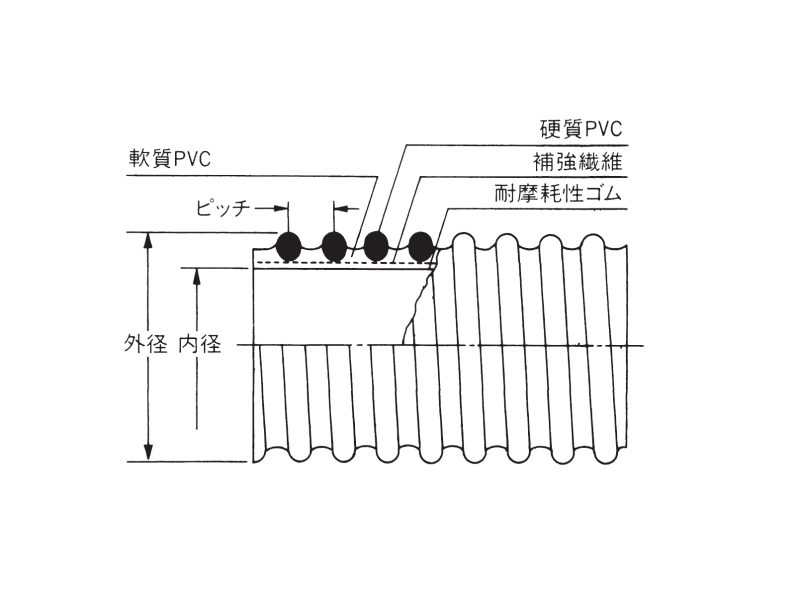

構造図
ラインパワーATS
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | ピッチ mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm | |
|---|---|---|---|---|---|---|---|---|---|---|
| 受注生産 | 250 | 10 | 256.0 | 305.0 | 25.5 | 19240 | 5 | 1.00 | 10.2 | 4750 |
| 受注生産 | 300 | 12 | 308.0 | 359.0 | 28.0 | 22780 | 5 | 0.50 | 5.1 | 5000 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 減圧は常温時 真空（−0.1MPa）までご使用頂けます。
- 受注生産品のご発注数量等につきましては、弊社までお問い合わせください。
標準寸法・物性
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 減圧は常温時 真空（−0.1MPa）までご使用頂けます。
- 受注生産品のご発注数量等につきましては、弊社までお問い合わせください。
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。 詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 耐薬品性については「技術資料」をご参照ください。
- 使用温度範囲は-10～50℃を目安としてください。
- 屋外での長期間にわたる保管は避けてください。（オゾン劣化による亀裂発生の恐れがあります）
- 金具の取付けは弊社工場にて行います。
金具取付例
加締抜止付（ビクトリックSカラー）
※上記は一例です。詳しくは、「カフス・金具・バンド」、「金具・バンド 組合わせ表」をご参照ください。
