ラインパワーAT｜耐圧・耐摩耗用ホース

※画像クリックで拡大します

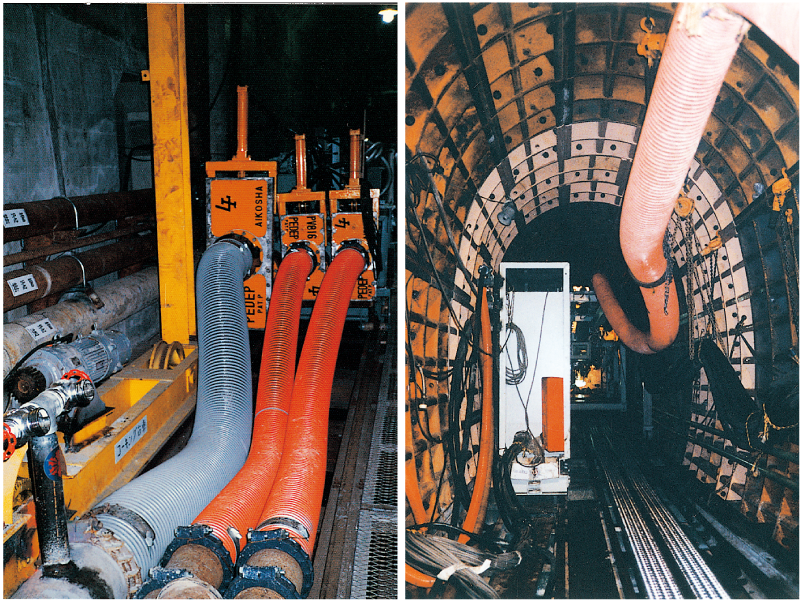

高耐圧・耐摩用サクション・デリバリーホースのフラッグシップモデル。泥水の吸圧送のような土木工事の用途に適しています。また、現場で金具を取り付けできるオリジナル金具しめTAC をご用意しています。

耐摩耗性
サクション・デリバリー
しめTACあり
高耐圧
塩ビ・ゴム
静電気防止（アース線無し）

サイズ: φ50-φ200
長さ: φ50-φ100：20m･50m、φ125-φ150：20m、φ200：10m
使用温度範囲: -10～50℃
コード: 26124
流体: 土木、粉体・粒体、水、泥水、セメント、スラリー、高粘度物、ヘドロ、セメント粉粒体

用途

一般土木工事の泥水の吸圧送。
砂・砂利・ヘドロなどの吸圧送。
浚渫・埋立工事用。
セメントなどの粉粒体の吸圧送。
高粘度物質の輸送、高揚程でのデリバリー。

特長

常温時の許容圧力は1.00MPa（10.2kgf/㎠）であり、耐圧性に優れ、加圧時の伸びが少ない構造です。
内層ゴムに耐摩耗性ゴムを採用しているため、耐摩耗性に優れています。
外圧に強く形状変化が少ない構造です。

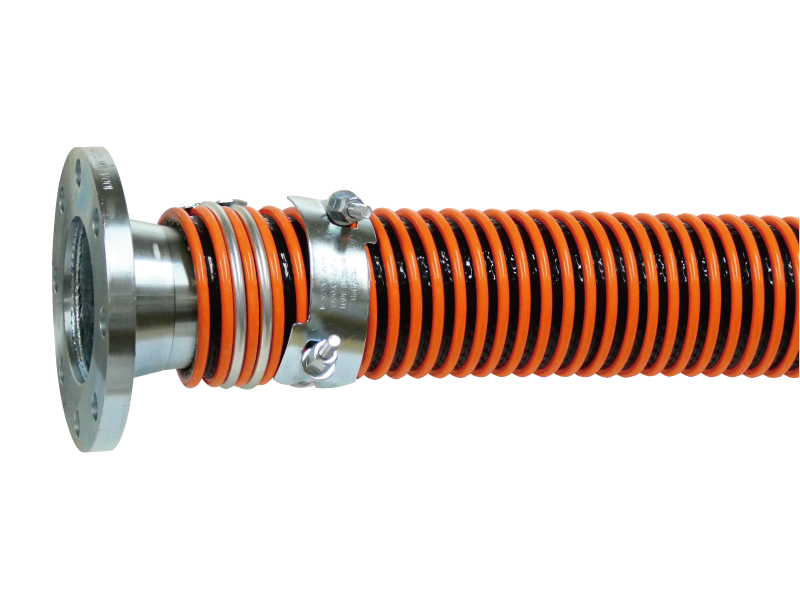

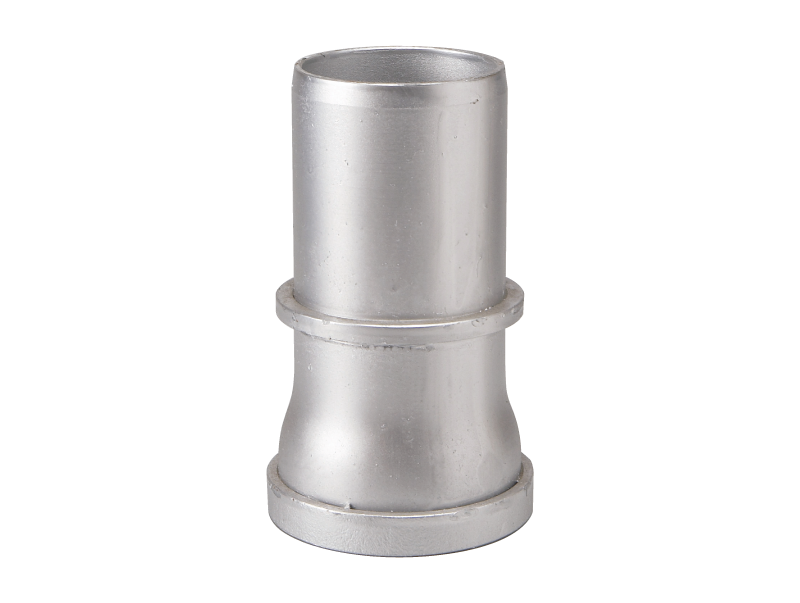

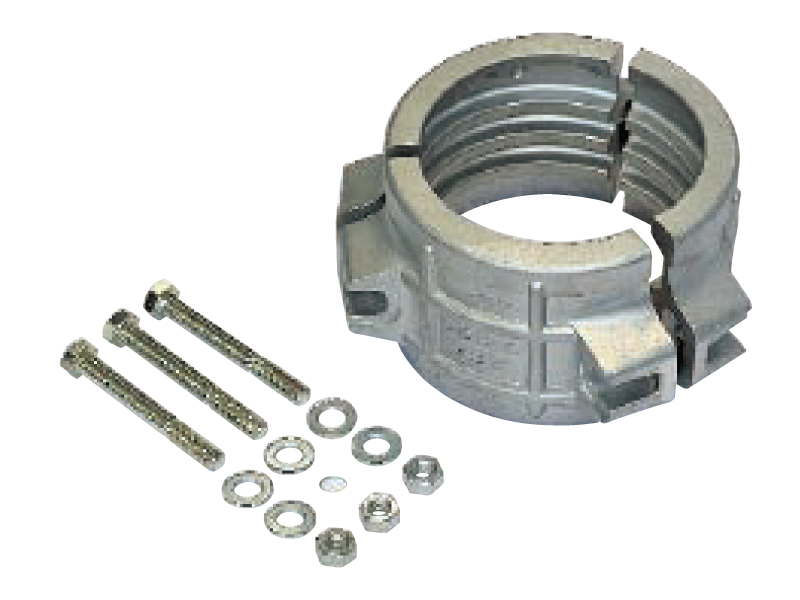

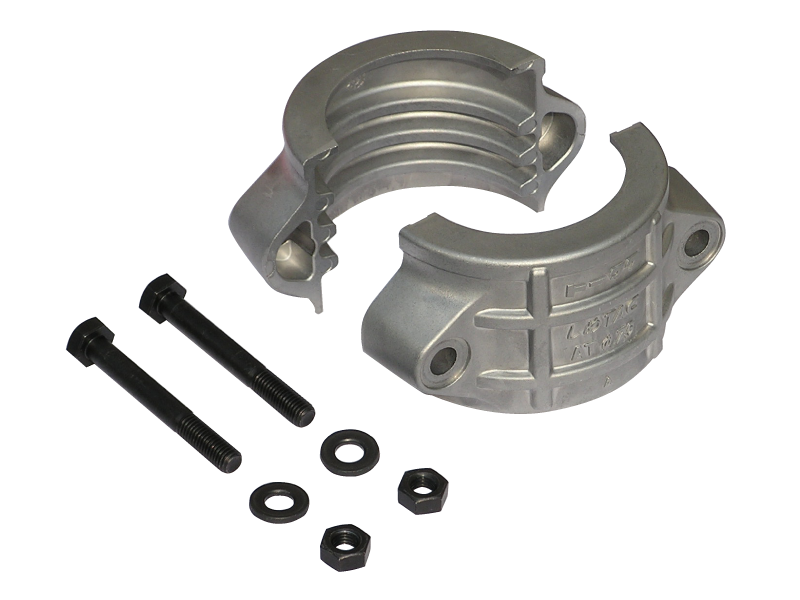

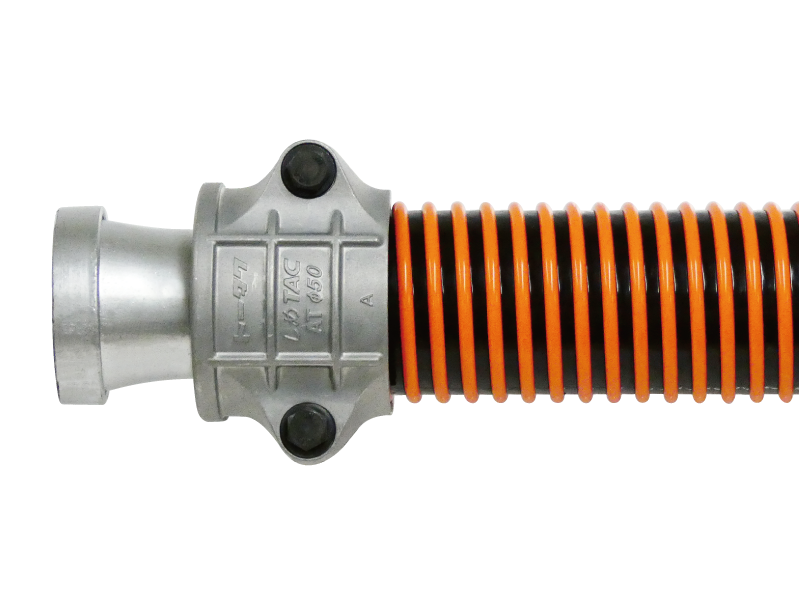

しめTACについて　φ50-φ150は、現場で金具を取り付けできる、オリジナル金具「ラインパワーAT しめTAC 」をご用意しています。「しめTAC」とは、ホースに挿入した専用金具を、上下分割式のホルダーでボルト締めすることで、どこでも、誰にでも簡単にホースに取付けできる、トータク・オリジナル金具です。
しめTACの許容圧力について　バンド締め加工では、ホースの許容圧力までは対応していませんが、「しめTAC」はボルト締め構造なので、ホースと同じ許容圧力まで使用できます。よって、常温時の許容圧力は1.00MPa（10.2kgf/㎠）です。
トータクパワーバンドについて　φ50-φ150はトータクパワーバンドでも現場での取り付けができます。常温時の許容圧力は0.50MPa（5.1kgf/㎠）です。金具の取付けは所定の締め付けトルク管理が必要です。詳しくはカタログをご参照ください。また、現場での取付は、万一、金具抜けなどの事故防止のため、ワイヤーなどでトータクパワーバンドとフランジや接続部を結束するなどの安全対策をお願いいたします。
ご注意　最大の長さのご注文について　最大の長さのご注文の場合、ロットにより別途運賃が必要となる場合がありますので発注時にご確認ください。

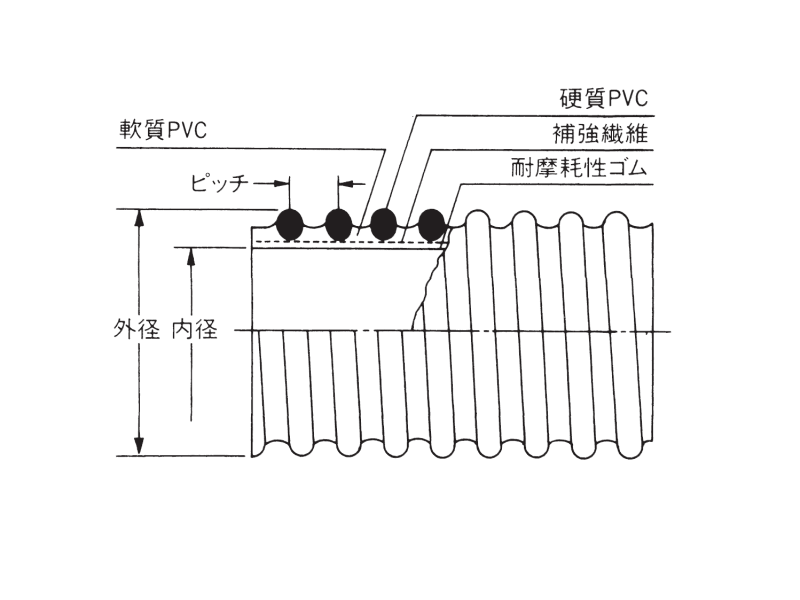

構造図

ラインパワーAT

規格

標準寸法・物性

呼び径 mm	呼び径 inch	内径 mm	外径 mm	ピッチ mm	参考質量 g/m	定尺 m	許容圧力（常温） MPa	許容圧力（常温） kgf/㎠	許容曲げ半径 mm
50	2	50.8	69.5	10.0	1725	20・50	1.00	10.2	600
65	2・1/2	63.5	86.0	14.3	2270	20・50	1.00	10.2	750
75	3	76.2	99.5	15.1	2790	20・50	1.00	10.2	750
100	4	101.6	129.0	17.0	4400	20・50	1.00	10.2	1250
125	5	127.0	159.5	22.0	6110	20	1.00	10.2	1700
150	6	152.4	187.5	22.0	7740	20	1.00	10.2	2000
200	8	203.2	247.5	25.0	13250	10	1.00	10.2	2250

許容曲げ半径はホースの中心軸までの長さです。
使用温度によって許容圧力は変わります。
減圧は常温時真空（−0.1MPa）までご使用頂けます。

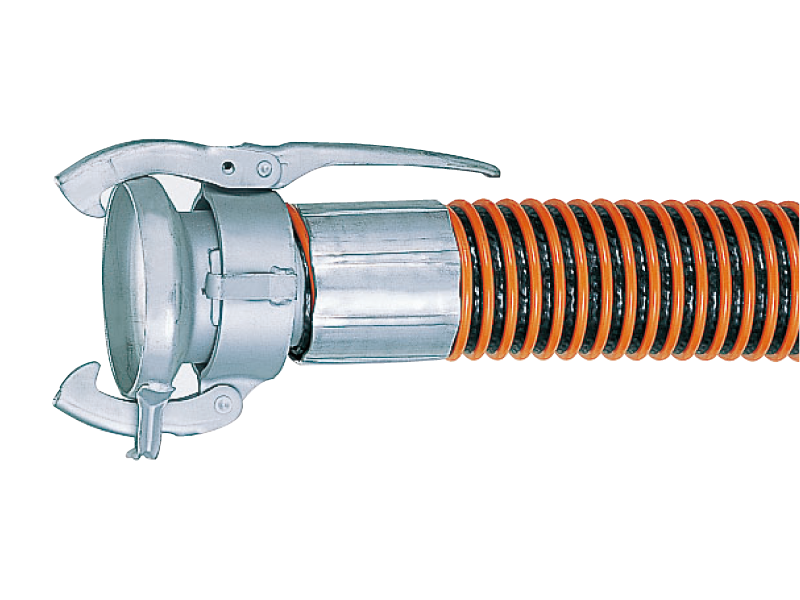

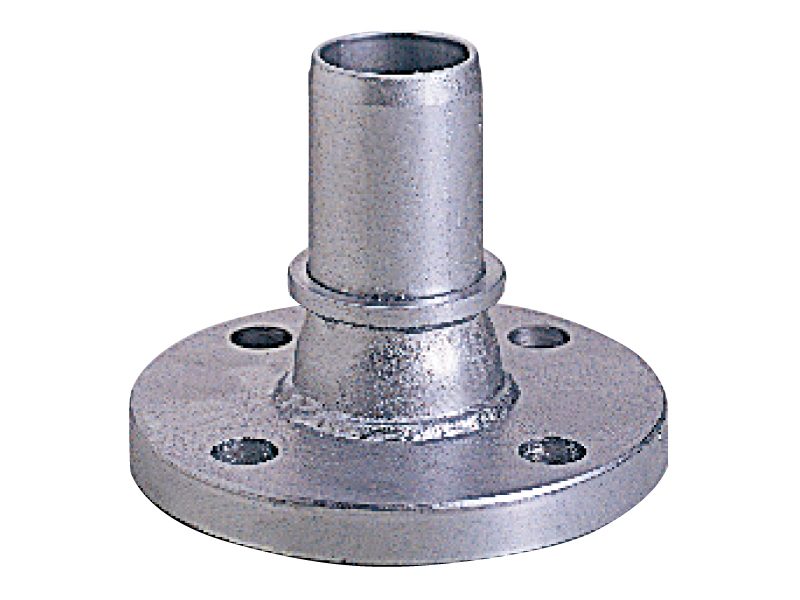

ラインパワーAT 標準金具、バンド許容圧力表（常温）

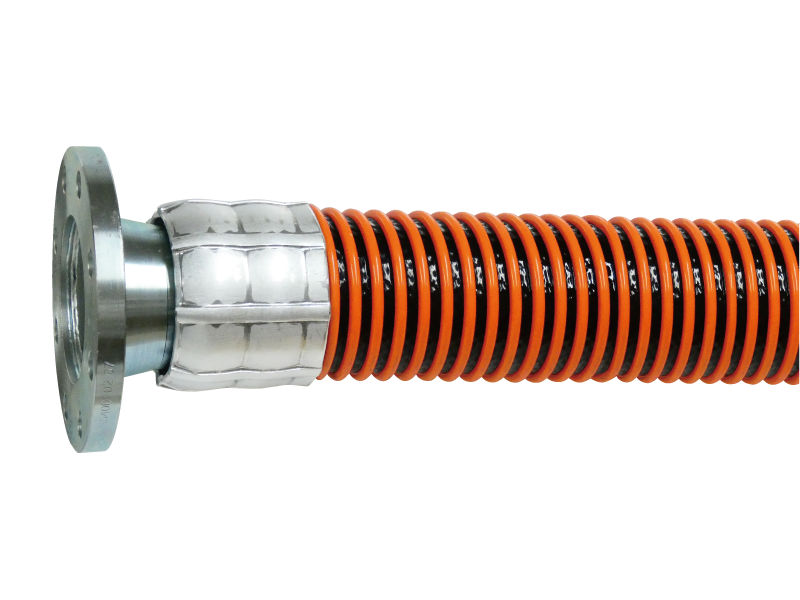

呼び径 mm	呼び径 inch	しめTAC MPa	しめTAC kgf/㎠	アルミ加締抜止付 MPa	アルミ加締抜止付 kgf/㎠	SS加締抜止付 MPa	SS加締抜止付 kgf/㎠	トータクパワーバンド締め MPa	トータクパワーバンド締め kgf/㎠	アルミ加締抜止無 MPa	アルミ加締抜止無 kgf/㎠
50	2	1.00	10.2	1.00	10.2	-	-	0.50	5.1	0.70	7.1
65	2・1/2	1.00	10.2	1.00	10.2	-	-	0.50	5.1	0.70	7.1
75	3	1.00	10.2	1.00	10.2	-	-	0.50	5.1	0.70	7.1
100	4	1.00	10.2	1.00	10.2	-	-	0.50	5.1	0.70	7.1
125	5	-	-	-	-	1.00	10.2	0.50	5.1	-	-
150	6	-	-	-	-	1.00	10.2	0.50	5.1	-	-
200	8	-	-	-	-	1.00	10.2	0.50	5.1	-	-

注意事項

このカタログのデータはすべて直管状態の値です。
金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。詳しくは「金具・バンド組合わせ表（ページ上部のアイコン）」をご参照ください。
許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
耐薬品性については「技術資料」をご参照ください。
使用温度範囲は-10～50℃を目安としてください。
屋外での長期間にわたる保管は避けてください。（オゾン劣化による亀裂発生の恐れがあります）
