TAC SD-C｜一般サクション・ デリバリー用ホース
.png?1762247771)
内外面フラットなサクション・デリバリーホース。耐圧性に優れる。透明なので内部の流体を確認できます。
- 一般ベストセラー
- サクション・デリバリー
- 内外面フラット
- 特にデリバリー
- 透明性
- 塩ビ
- サイズ
- φ19-φ200
- 長さ
- φ19-φ50：50m、φ65-φ75：20m･50m、φ90-φ150：20m、φ200：10m
- 使用温度範囲
- -10～50℃
- コード
- 22105
- 流体
- 土木、水、農業、泥水、漁業、産廃、スラリー
関連ページ
用途
- 灌漑用、水中ポンプ、土木現場の吸排水など、幅広いサクション・デリバリー用途に適しています。（特にデリバリー用に適しています。）
特長
- 内外面フラットなサクション・デリバリーホース。耐圧性に優れます。透明なので内部の流体を確認できます。
- サイズはφ19～φ200。（φ125,φ150,φ200は受注生産）

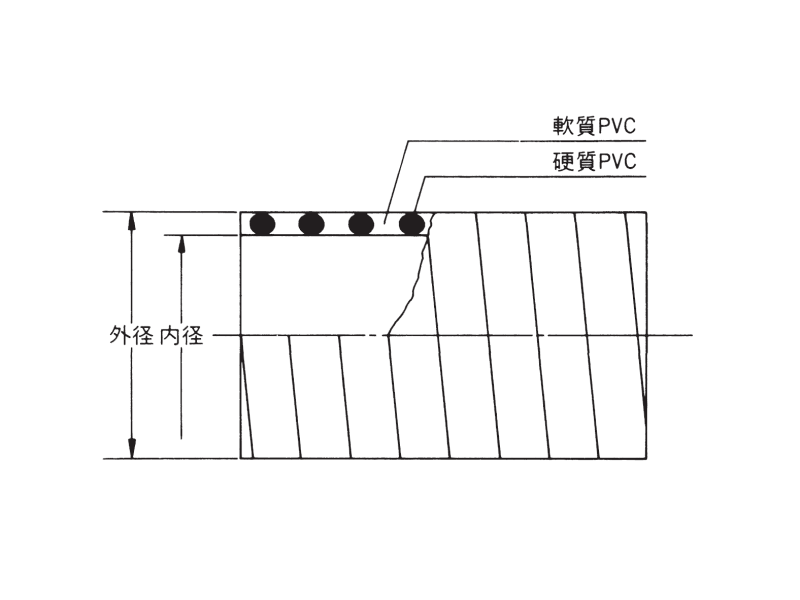

構造図
TAC SD-C
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm | |
|---|---|---|---|---|---|---|---|---|---|
| 19 | 3/4 | 19.0 | 24.2 | 220 | 50 | 0.60 | 6.1 | 115 | |
| 25 | 1 | 25.4 | 31.2 | 340 | 50 | 0.50 | 5.1 | 240 | |
| 32 | 1・1/4 | 32.0 | 39.2 | 510 | 50 | 0.45 | 4.6 | 340 | |
| 38 | 1・1/2 | 38.0 | 46.0 | 650 | 50 | 0.40 | 4.1 | 350 | |
| 50 | 2 | 50.8 | 61.0 | 1120 | 50 | 0.40 | 4.1 | 500 | |
| 65 | 2・1/2 | 63.5 | 74.8 | 1525 | 20・50 | 0.40 | 4.1 | 600 | |
| 鋼管接続可 | 75 | 3 | 76.2 | 88.0 | 1885 | 20・50 | 0.40 | 4.1 | 775 |
| 鋼管接続可 | 90 | 3・1/2 | 88.9 | 100.5 | 2190 | 20 | 0.30 | 3.1 | 1065 |
| 鋼管接続可 | 100 | 4 | 101.6 | 115.8 | 3080 | 20 | 0.30 | 3.1 | 1150 |
| 受注生産 | 125 | 5 | 127.0 | 141.0 | 3660 | 20 | 0.25 | 2.5 | 1600 |
| 受注生産 | 150 | 6 | 152.4 | 167.8 | 5000 | 20 | 0.20 | 2.0 | 1875 |
| 受注生産 | 200 | 8 | 203.2 | 224.4 | 8690 | 10 | 0.20 | 2.0 | 3000 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 減圧は常温時 真空（−0.1MPa）までご使用頂けます。
- 受注生産品のご発注数量等につきましては、弊社までお問い合わせください。
鋼管・ 塩ビ管 接続対応表 ＜SD-C＞
| ホース 呼び径 mm | ホース 呼び径 inch | SGP 呼び径 mm | SGP 外径 mm | VP 呼び径 mm | VP 外径 mm |
|---|---|---|---|---|---|
| 75 | 3 | 65 | 76.3 | 65 | 76.0 |
| 90 | 3・1/2 | 80 | 89.1 | 75 | 89.0 |
| 100 | 4 | 90 | 101.6 | - | - |
- 取付けは、ホースに相手を直接差し込んでバンドで締めつけてください。
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 耐薬品性については「技術資料」をご参照ください。
- 使用温度範囲は-10～50℃を目安としてください。

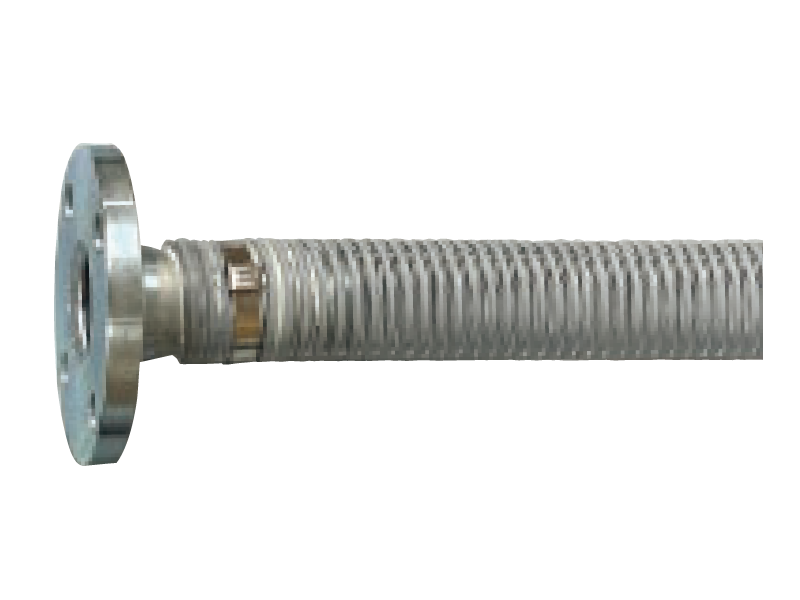

金具取付例

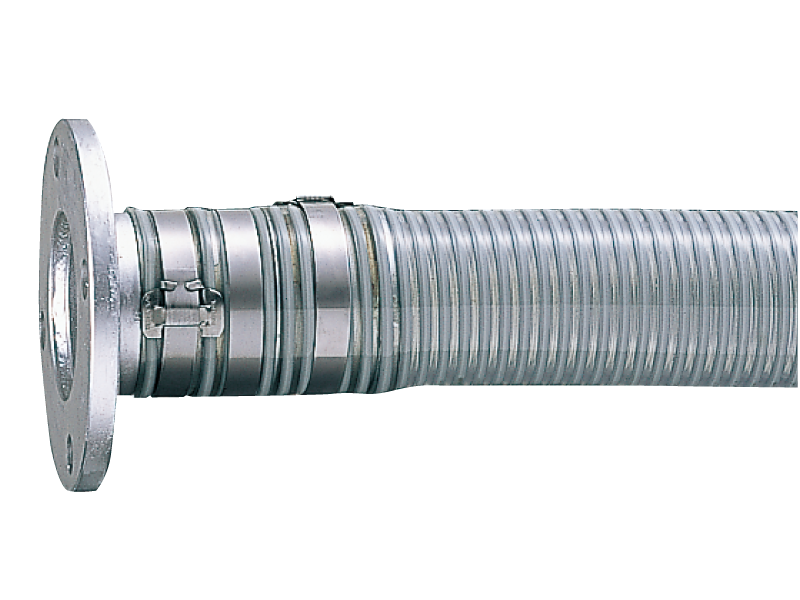

平バンド締め（JIS フランジ）
※上記は一例です。詳しくは、「カフス・金具・バンド」、「金具・バンド 組合わせ表」をご参照ください。
