TAC SD-A2｜一般サクション・ デリバリー用ホース
内面平滑、外面凹凸形状により、曲げやすいサクション・デリバリーホース。SD-Aより更に曲げやすい。透明なので内部の流体を確認できます。
- 一般ベストセラー
- 曲げやすい
- サクション・デリバリー
- 軽量
- 透明性
- 塩ビ
- サイズ
- φ25-φ125
- 長さ
- φ25-φ50：50m、φ65-φ100：20m･50m、φ125：20m
- 使用温度範囲
- -10～50℃
- コード
- 22104
- 流体
- 土木、水、農業、泥水、漁業、産廃、スラリー
関連ページ
用途
- 灌漑用、水中ポンプ、土木現場の吸排水など、幅広いサクション・デリバリー用途に適しています。
特長
- 内面平滑、外面凹凸形状により、曲げやすいサクション・デリバリーホースです。サイズはΦ25～φ125。
- TAC SD-Aより軽量で、更に曲げやすいホースです。(耐圧は少し低下します。)

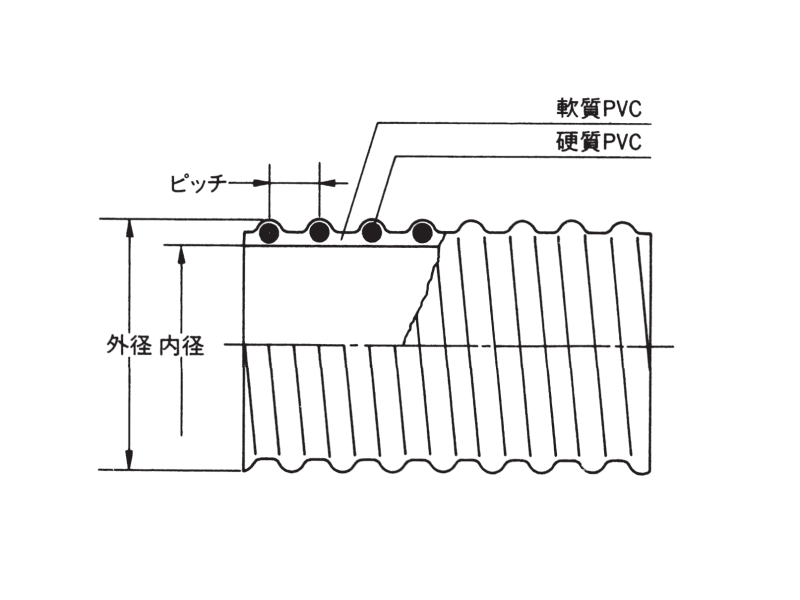

構造図
TAC SD-A2
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | ピッチ mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm | |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 25.4 | 30.8 | 7.5 | 200 | 50 | 0.20 | 2.0 | 70 | |
| 32 | 1・1/4 | 32.0 | 38.2 | 8.5 | 255 | 50 | 0.15 | 1.5 | 80 | |
| 38 | 1・1/2 | 38.0 | 44.6 | 9.0 | 385 | 50 | 0.15 | 1.5 | 90 | |
| 50 | 2 | 50.8 | 58.0 | 10.0 | 540 | 50 | 0.10 | 1.0 | 150 | |
| 65 | 2・1/2 | 63.5 | 73.0 | 14.3 | 810 | 20・50 | 0.10 | 1.0 | 180 | |
| 鋼管接続可 | 75 | 3 | 76.2 | 87.5 | 15.1 | 1135 | 20・50 | 0.10 | 1.0 | 210 |
| 鋼管接続可 | 100 | 4 | 101.6 | 115.0 | 16.4 | 1965 | 20・50 | 0.10 | 1.0 | 300 |
| 125 | 5 | 125.9 | 141.6 | 22.0 | 2520 | 20 | 0.10 | 1.0 | 350 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 減圧は常温時 真空（−0.1MPa）までご使用頂けます。
鋼管・ VP管 接続対応表 ＜SD-A2＞
| ホース 呼び径 mm | ホース 呼び径 inch | SGP 呼び径 mm | SGP 外径 mm | VP 呼び径 mm | VP 外径 mm |
|---|---|---|---|---|---|
| 75 | 3 | 65 | 76.3 | 65 | 76.0 |
| 100 | 4 | 90 | 101.6 | - | - |
- 取付けは、ホースに相手を直接差し込んでバンドで締めつけてください。
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。 詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 耐薬品性については「技術資料」をご参照ください。
- 使用温度範囲は-10～50℃です。

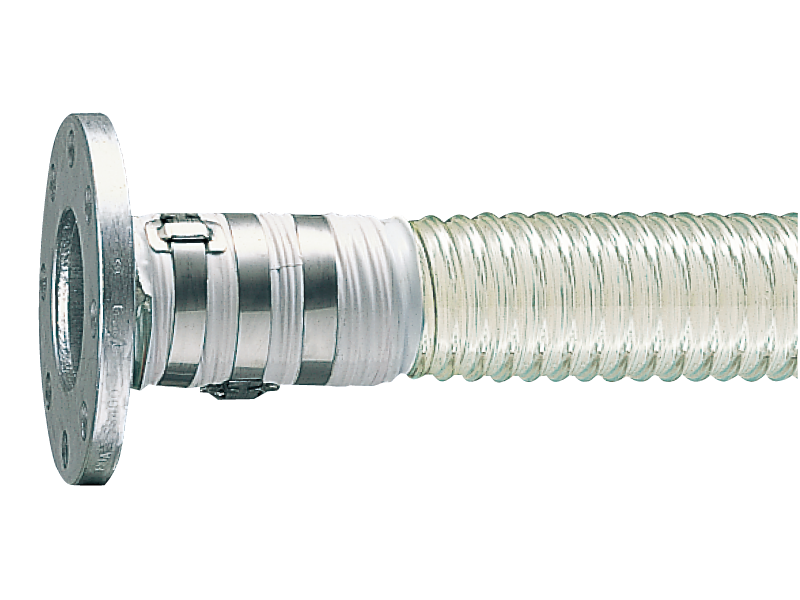

金具取付例
谷埋め・平バンド締め（JIS フランジ）
※上記は一例です。詳しくは、「カフス・金具・バンド」、「金具・バンド 組合わせ表」をご参照ください。
