搬送性抜群!TACエコSD-AS|エコシリーズ(脱塩ビホース) 大口径サイズ (φ125・φ150) 追加

※画像クリックで拡大します

食品衛生法適合(油分除く)。ポジティブリスト対応。
内面の滑りが良く、抜群の輸送能力。静電気防止構造。
柔軟性があって曲げやすい。
樹脂ペレット、粒体・粉体の輸送に最適。脱塩ビのサクション・デリバリーホース。
オリジナル継手「しめTAC」対応。

  • 食品衛生法適合(油分除く)
  • 曲げやすい
  • 耐摩耗性
  • サクション・デリバリー
  • ポジティブリスト対応
  • しめTACあり
  • 透明性
  • 内面滑り性能
  • 脱塩ビホース
  • 静電気防止(アース線無し)
サイズ
φ38-φ150
長さ
φ38-φ50:50m、φ65:20m・50m、φ75-φ150:20m
使用温度範囲
0~50℃
コード
22183
流体
食品、粉体・粒体、水、樹脂ペレット、酒類、清涼飲料水

関連ページ

用途

  • 樹脂ペレット(食品包装、玩具等用)の輸送。
  • 粒体・粉体食品の輸送。
  • 医薬品の輸送。
  • その他、食品以外の粉体・粒体の輸送。

概要

  • 食品衛生法適合(油分除く)。ポジティブリスト対応。
  • 内面の滑りが良く、高い輸送能力。静電気防止構造。
  • 柔軟性があって曲げやすい。
  • 樹脂ペレット、粒体・粉体の輸送に最適。脱塩ビのサクション・デリバリーホース。
  • オリジナル継手「しめTAC」対応。
  • 使用温度範囲は0~50℃です。連続使用の場合は40℃以下としてください。
    許容圧力は使用温度、取付方法によって変わりますのでご注意ください。
    油分が含まれる食品や液体の輸送には適していません。

特長

  • 食品、添加物等の規格基準(厚生省告示第370号)に適合。〔但し、油脂及び脂肪性食品に対する溶出試験は除外しています。〕
  • ポジティブリスト対応。
  • 食品用途に使用できます。(油分が含まれる食品の輸送には適しておりません。)
  • ホース使用後、焼却可能で有害ガス(※)の発生がありません。
  • 内面の滑りが良く高い輸送能力。
  • 半透明で輸送物の確認ができます。
  • 軽量で柔軟性があり、楽に作業ができます。
  • 耐摩耗性に優れます。
  • 高い静電気防止効果があります。
  • ※塩化水素、硫黄酸化物、窒素酸化物、シアン化水素、アンモニア

関連動画

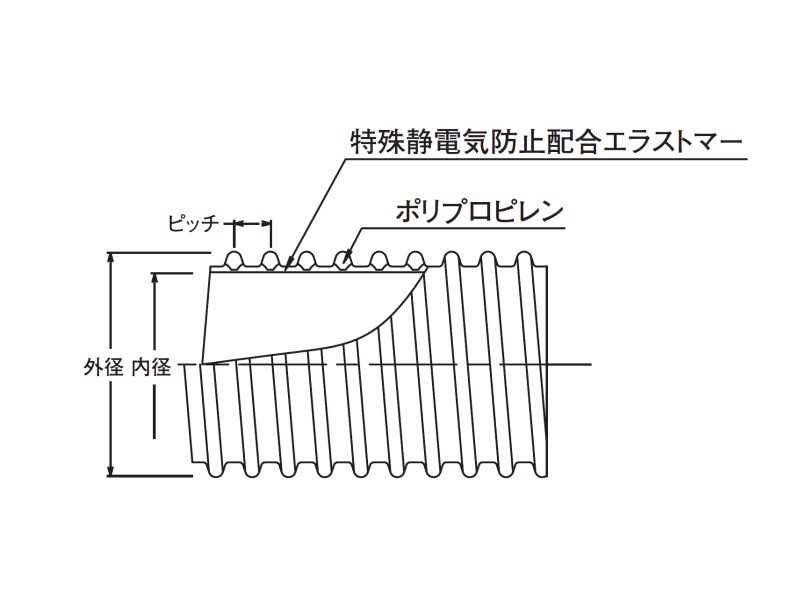

構造図

TACエコSD-AS

規格

標準寸法・物性

呼び径呼び径

inch
内径

mm
外径

mm
ピッチ

mm
参考質量

g/m
定尺

m
許容圧力
(常温)
MPa
許容圧力
(常温)
kgf/㎠
許容曲げ
半径
mm
しめTAC
381・1/238.0489.0340500.11150あり
50250.86210.0550500.11195あり
652・1/263.57614.369520・500.11255あり
75376.29215.8950200.11255あり
1004101.6118.518.01600200.11450-
1255125.9147.920.02320200.11750-
1506152.4176.820.03475200.111300-
  • 許容曲げ半径はホースの中心軸までの長さです。
  • 減圧は常温時 真空(−0.1MPa)までご使用頂けます。

注意事項

  • このカタログのデータはすべて直管状態の値です。
  • 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。 詳しくは 「金具・バンド 組合わせ表(ページ上部のアイコン)」をご参照ください。
  • 許容圧力は最高使用圧力ではありません。ページ上部の関連事項の章、「ホース取扱い注意事項」および「技術資料」をご参照の上、運転圧力(常用圧力)の設計をしてください。
  • 許容圧力は使用温度、取付方法によって変わりますのでご注意ください。
  • 耐薬品性については「技術資料」をご参照ください。
  • 屋外での長期間にわたる使用・保管は避けてください。
  • 使用温度範囲は0~50℃です。なお、連続使用の場合は40℃以下としてください。

金具取付

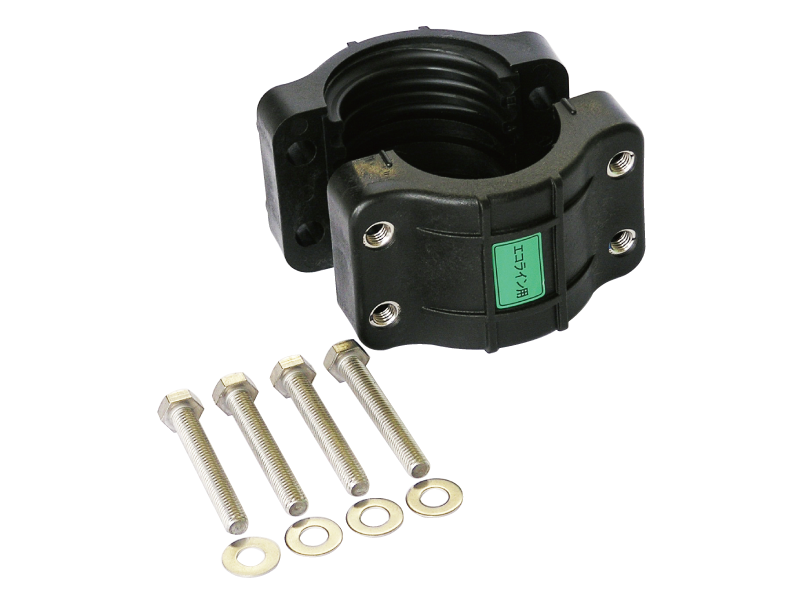

TACエコライン しめTAC(TACエコライン・TACエコライン耐熱耐油・ TACエコSD-AS共用)※品番92311 ※材質 FRPP

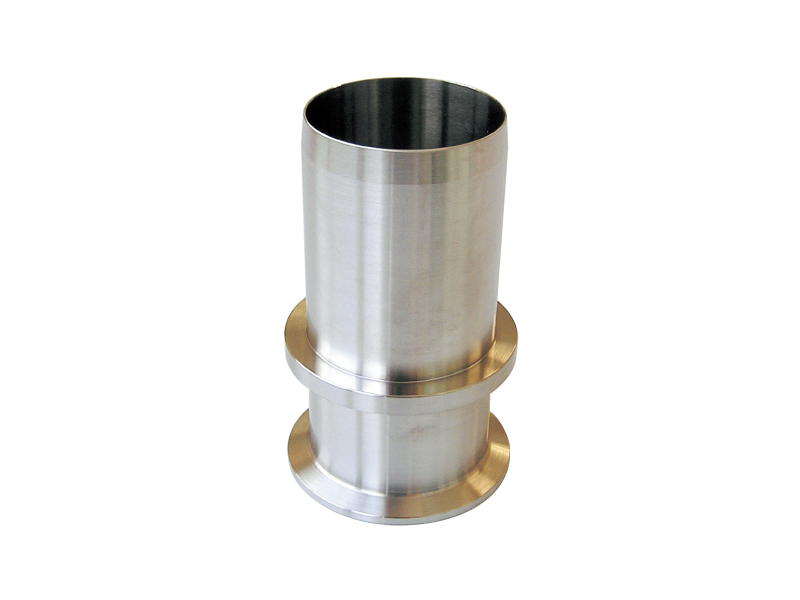

しめTAC用金具(IDFヘルール付ニップル(SUS))※品番92313

しめTAC用金具(M1ニップル(SUS))※品番92312 ※SS製もございます

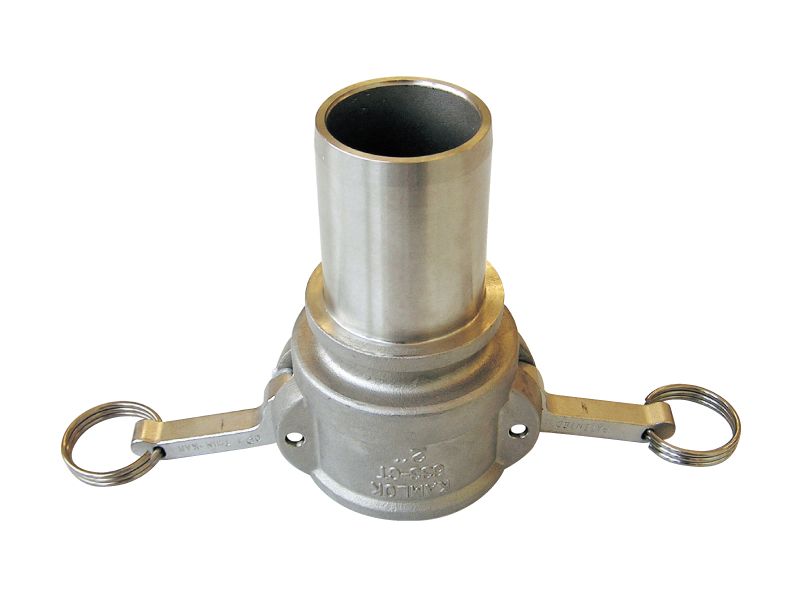

しめTAC用金具(カムロック633-CTS(SUS))※品番92333

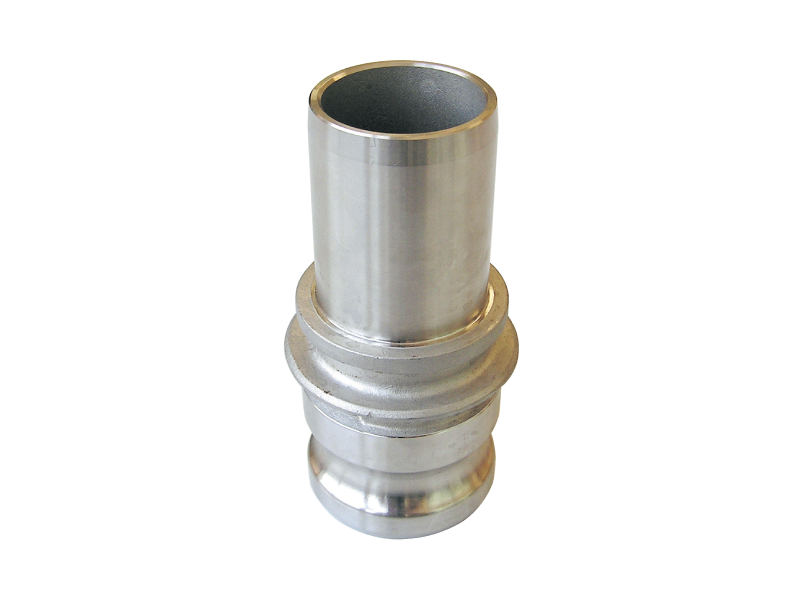

しめTAC用金具(カムロック633-ETS(SUS))※品番92332

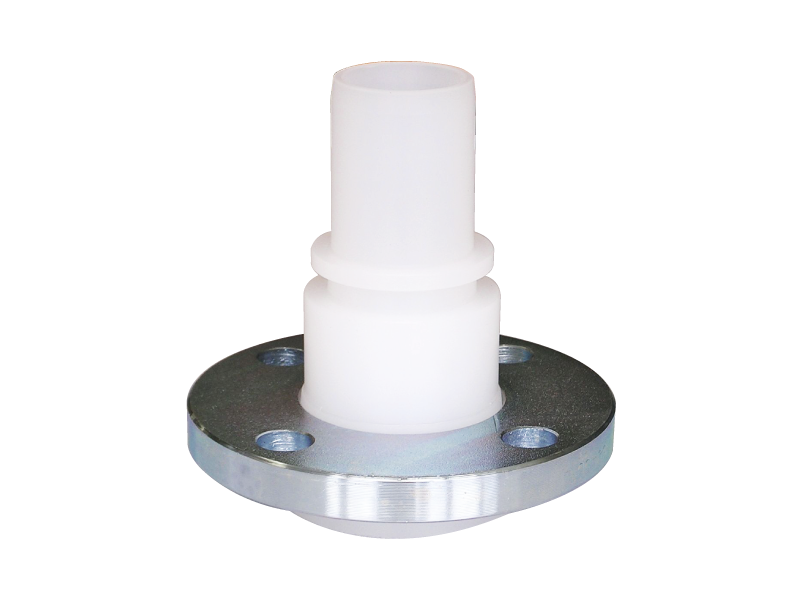

しめTAC用金具(ルーズフランジ付ニップル(PP)、フランジ部(SS) )※品番92417

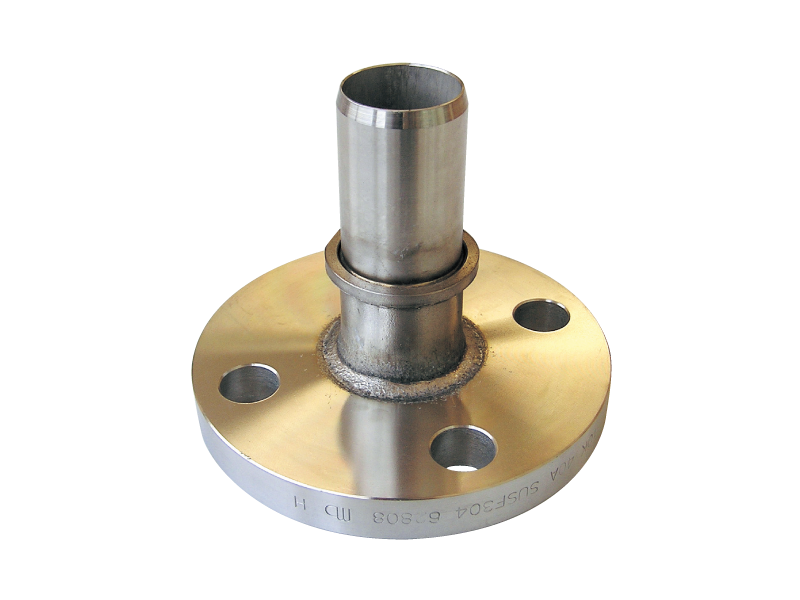

しめTAC用金具(フランジ付ニップル(SUS))※品番92305 ※SS製もございます

※金具取付については、「カフス・金具・バンド」をご参照ください。また、営業までお問い合わせください。
