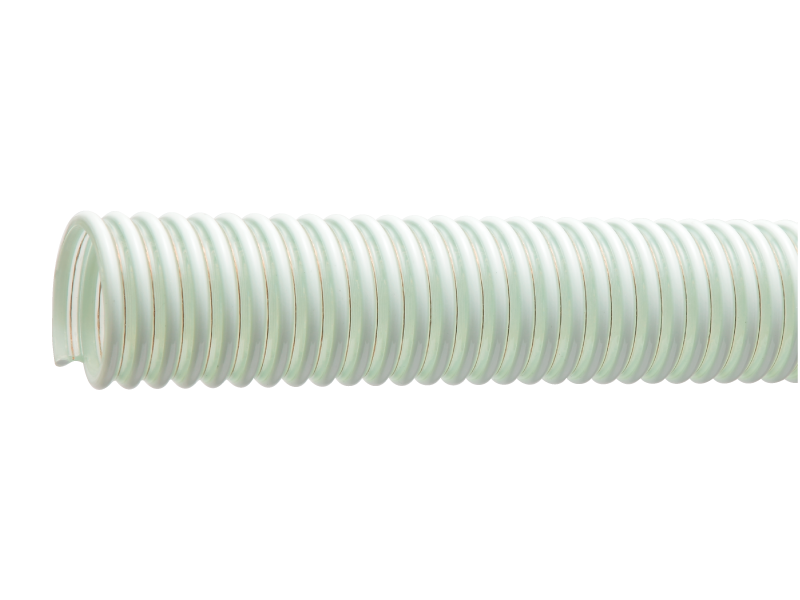

TACフルオロA｜フルオロシリーズ・フッ素ホース
フッ素樹脂（4フッ化）をホース内面に積層した特殊構造のサクション・デリバリーホース。耐薬品・耐溶剤性、撥水性、非抽出性に優れています。
サイズにより製品名と構造が異なります。フルオロAは外面凹凸タイプでφ50のみになります。
現場で金具を取り付けできる、オリジナル金具 しめTAC をご用意しています。
- サクション・デリバリー
- しめTACあり
- 内外面フラット
- 透明性
- 熱湯洗浄（短時間・指定温度以下）
- 非粘着
- 耐薬品性
- サイズ
- φ50
- 長さ
- 10m
- 使用温度範囲
- -10～50℃
- コード
- 23120-050
- 流体
- 水、純水、化学品、塗料、溶剤・塗料、薬品（純水含む）
関連ページ
用途
- サクション・デリバリー共用です。
- 薬品の輸送
- 化学品の輸送
- 塗料の輸送
特長
- 現場で金具を取り付けできる、オリジナル金具 しめTAC をご用意しています。
- 耐薬品性に優れます。
- 撥水性が優れているため、洗浄が容易です。
- 安全で、簡単接続が可能です。
- オール樹脂で軽量です。
- フッ素ホースの特徴 TACフルオロAはホース内面にフッ素樹脂を採用しています。このフッ素は４フッ化樹脂で、化学反応しにくい材料です。そのため、耐薬品性や撥水性が優れているので洗浄が容易になりました。
- 熱湯洗浄について 熱湯洗浄は温度80℃以下、圧力0.1MPa以下、加圧時間3分以内の条件で行ってください。
- 医療・医薬品用途について TACフルオロAは医療・医薬品用途には適しておりません。従いましてこの用途における安全性は保証できません。
- ※静電気防止用アース線入り／TACフルオロAアース φ50もご用意しています。〔受注生産品〕品番 23121-050
- TACフルオロAアース φ50
関連動画

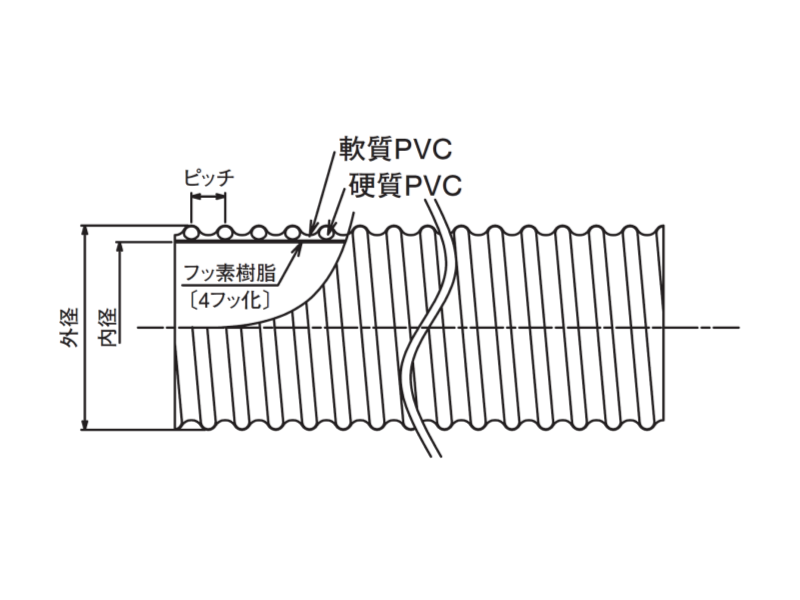

構造図
TACフルオロA
静電気防止用／TACフルオロAアース φ50〔受注生産品〕※品番 23121-050
規格
標準寸法・物性
| 呼び径 | 呼び径 inch | 内径 mm | 外径 mm | ピッチ mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 2 | 50.8 | 60.6 | 10 | 780 | 10 | 0.25 | 2.5 | 300 |
- TACフルオロAアースは参考質量が変わります。
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 減圧は常温時 真空（－0.1MPa）までご使用頂けます。
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 耐薬品性については「技術資料」をご参照ください。
- 使用温度範囲は-10～50℃を目安としてください。
- 医療、医薬用途には適しておりません。したがいまして、この用途における安全性は保証できません。
- 粉体、粒体の輸送には適しておりません。
- 熱湯洗浄は温度80℃以下、圧力0.1MPa以下、加圧時間3分以内の条件で行ってください。
金具取付例

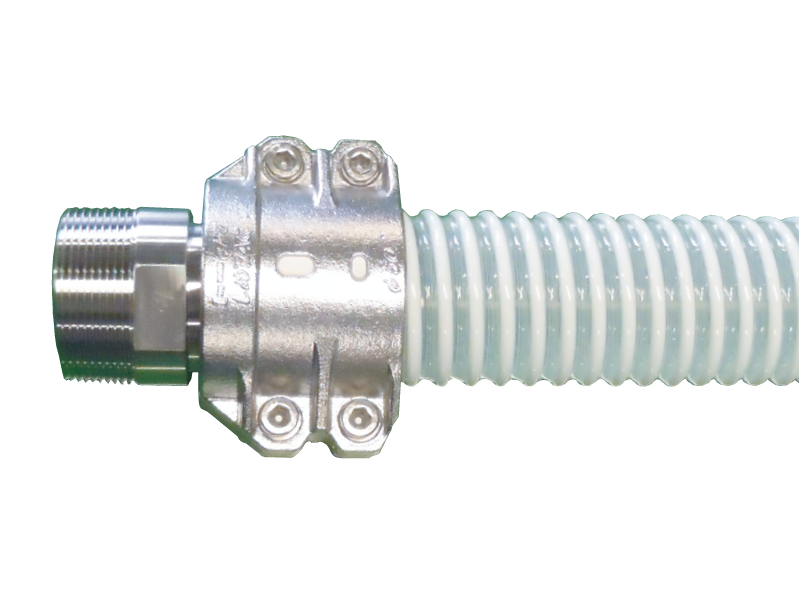

M1ニップルF（しめTAC）

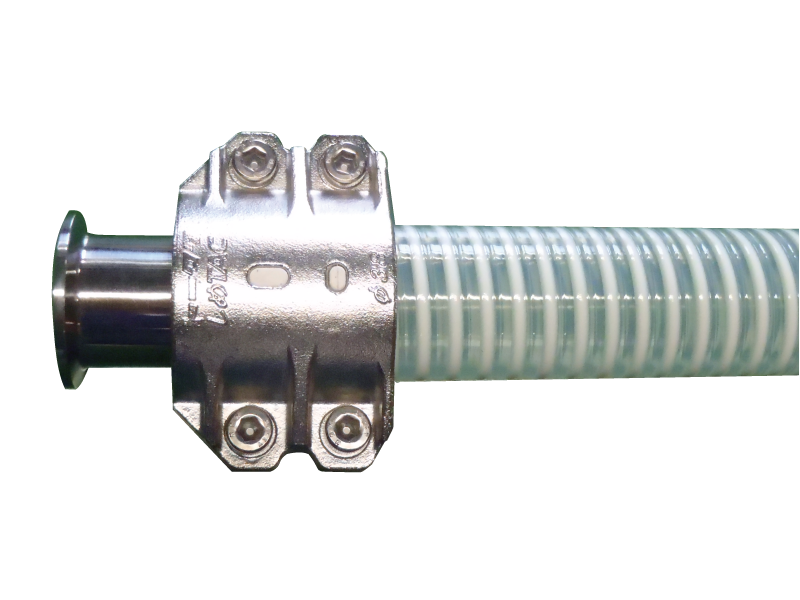

IDFへルール付ニップルF（しめTAC）
注）ホースはTACフルオロCになります。

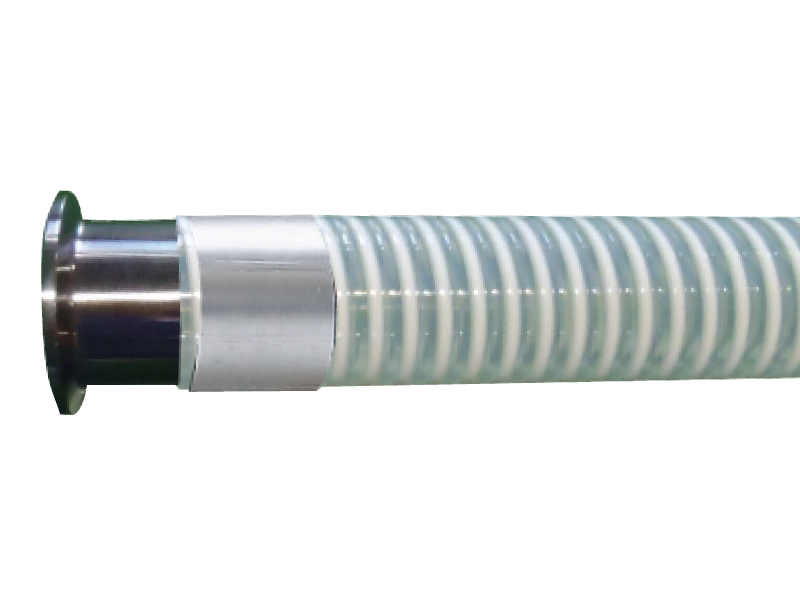

IDFへルール付ニップル（加締）
注）ホースはTACフルオロCになります。

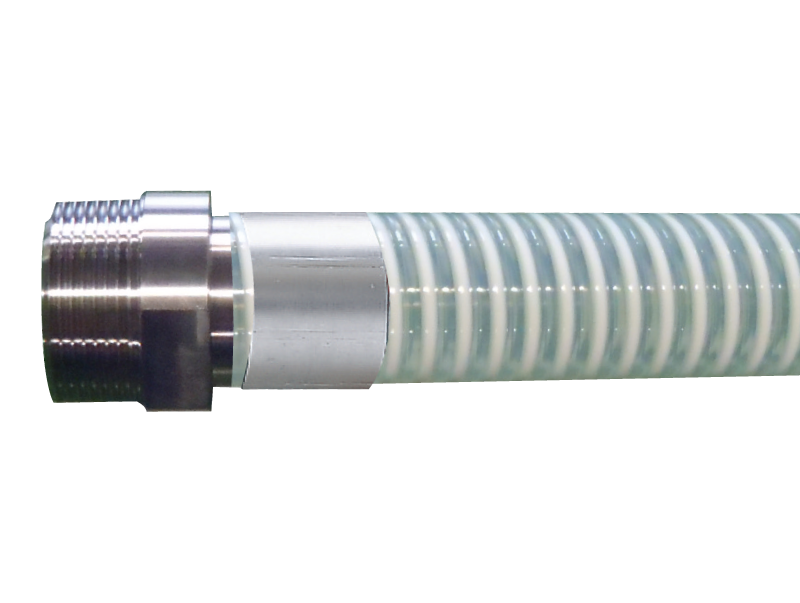

M1ニップル（加締）
注）ホースはTACフルオロCになります。
※金具取付については、「カフス・金具・バンド」をご参照ください。また、営業までお問い合わせください。
