TACクリーン排出｜衛生車用ホース
衛生車の排出専用ホースです。現場での作業性に優れます。
- サクション・デリバリー
- 塩ビ
- 可とう性
- サイズ
- φ65-φ75
- 長さ
- - - -
- 使用温度範囲
- 吸引：-10～60℃、吐出：-10～50℃
- コード
- 24108
- 流体
- 水、衛生車（排出専用）、環境、衛生
関連ページ
用途
- 衛生車専用の排出用途。
特長
- 衛生車専用ホースです。（塩ビ製）
- 排出専用の設計で、現場での作業もスムーズです。

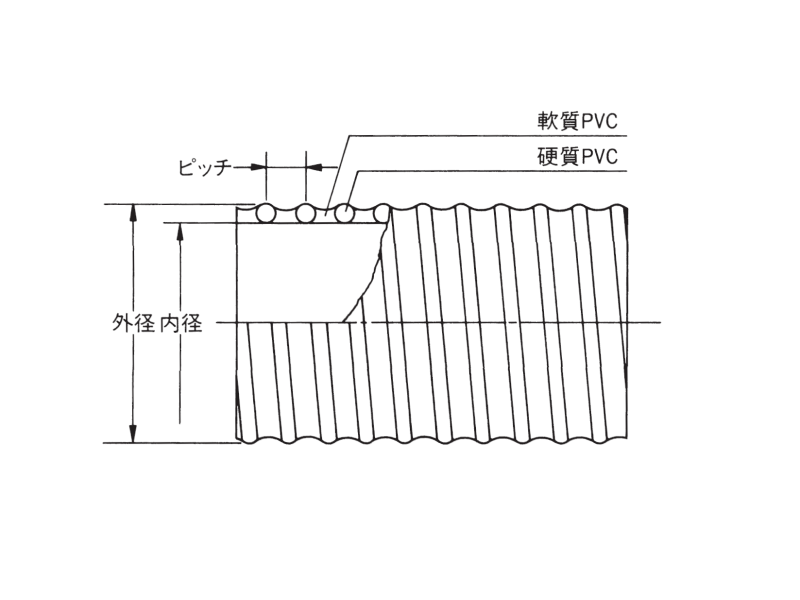

構造図
TACクリーン排出
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | ピッチ mm | 参考質量 g/m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm |
|---|---|---|---|---|---|---|---|---|
| 65 | 2・1/2 | 63.5 | 78.5 | 14.3 | 1740 | 0.40 | 4.1 | 800 |
| 75 | 3 | 76.2 | 92.8 | 15.1 | 2240 | 0.35 | 3.6 | 900 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 減圧は常温時 真空（−0.1MPa）までご使用頂けます。
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。 詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 耐薬品性については「技術資料」をご参照ください。
- 使用温度範囲は、吸引用途が-10～60℃、吐出用途が-10～50℃を目安としてください。

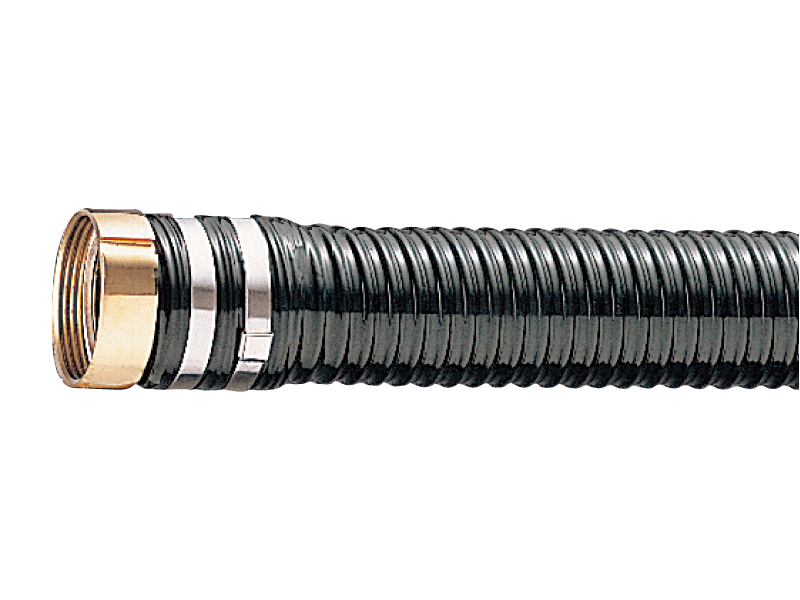

金具取付例
鉄パンチバンド締め（衛生車カップリング・許容圧0.20MPa以下）
※上記は一例です。詳しくは、「カフス・金具・バンド」、「金具・バンド 組合わせ表」をご参照ください。
