TACクリーンW｜衛生車用ホース
衛生車専用サクション・デリバリーホース。塩ビ製。ホース外面の耐摩耗性を考慮した設計で、耐久性に優れます。
- サクション・デリバリー
- 内外面フラット
- 塩ビ
- 可とう性
- 水洗い
- サイズ
- φ50-φ65
- 長さ
- - - -
- 使用温度範囲
- 吸引：－10～60℃、吐出：-10～50℃
- コード
- 24107
- 流体
- 水、衛生車、環境、衛生
関連ページ
用途
- 衛生車専用。
特長
- 衛生車専用サクション・デリバリーホース。塩ビ製。ホース外面の耐摩耗性を考慮した設計で、耐久性に優れます。
- 水洗いが簡単にでき、衛生的です。

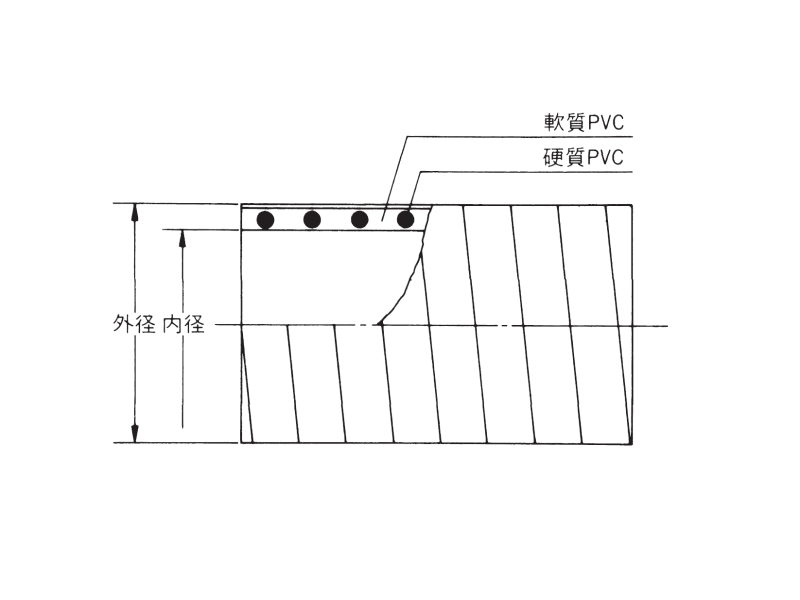

構造図
TACクリーンW
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | 参考質量 g/m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm |
|---|---|---|---|---|---|---|---|
| 50 | 2 | 50.8 | 61.4 | 1200 | 0.30 | 3.1 | 500 |
| 65 | 2・1/2 | 63.5 | 76.0 | 1790 | 0.30 | 3.1 | 700 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 減圧は常温時 真空（−0.1MPa）までご使用頂けます。
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。 詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 耐薬品性については「技術資料」をご参照ください。
- 使用温度範囲は、吸引用途が-10～60℃、吐出用途が-10～50℃を目安としてください。

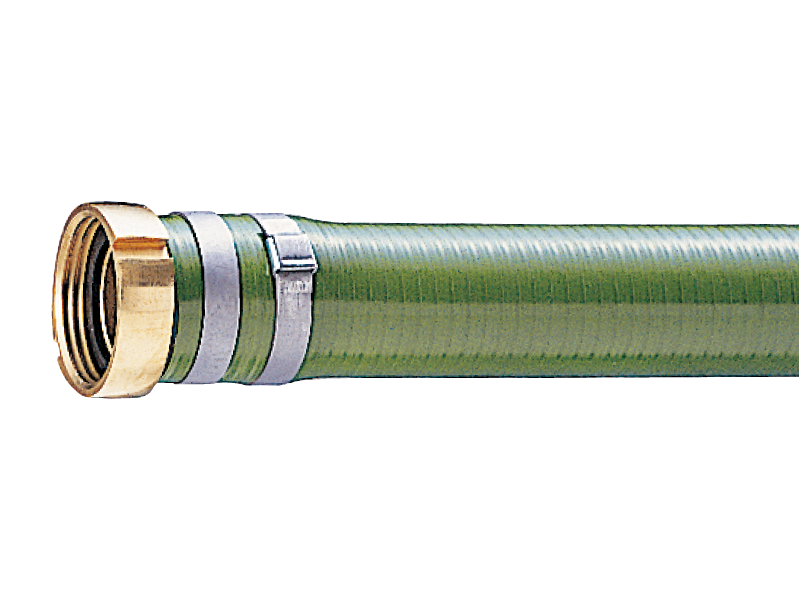

金具取付例
鉄パンチバンド締め（衛生車カップリング・サクション専用）
※上記は一例です。詳しくは、「カフス・金具・バンド」、「金具・バンド 組合わせ表」をご参照ください。
