TACヘランエース｜耐摩耗用ホース
ホース内面に耐摩耗性特殊ウレタン樹脂を使用することで、透明性と耐摩耗性を両立したサクション・デリバリーホースです。
外面凹凸形状、補強繊維入りなので、軽量、曲げやすさ、耐圧性能に優れます。
- 耐摩耗性
- サクション・デリバリー
- 静電気防止（アース線入り）
- 透明性
- 塩ビ
- サイズ
- φ100-φ200
- 長さ
- φ100-φ150：20m、φ200：10m
- 使用温度範囲
- -10～50℃
- コード
- 25107
- 流体
- 土木、粉体・粒体、水、産廃、ゴミ焼却場、消石灰・活性炭、土砂吸引、ダンパー車、砕石、鉄鉱石
関連ページ
用途
- ゴミ焼却場での消石灰、活性炭の輸送。（特に小さな曲げ半径が必要な場所）
- 推進工法（泥濃式）での土砂の吸引。
- 砕石、鉱石等の吸引、シュート。
- ダンパー車用ホース。
特長
- 耐摩耗性はTACヘラン新耐熱の4倍です。（なお、摩耗初期における摩耗量比較でTACヘラン新耐熱の値を1とした場合の比較になります。）
- 透明なのでホースの中が見えます。
- 軽量でフレキシブルです。
- 許容圧力0.5MPa（5.1kgf/㎠）の耐圧性能を持ちます。
- 補強糸入りのため耐久性に優れ、ホースに引張荷重がかかる高低差のある場所で使用可能です。
- アース線入りで優れた静電気防止効果があります。
- サイズはφ100-φ200です。なお、φ125-φ200は受注生産品です。
- 油分の輸送について 油分が含まれる流体の輸送には適しておりません。
関連動画

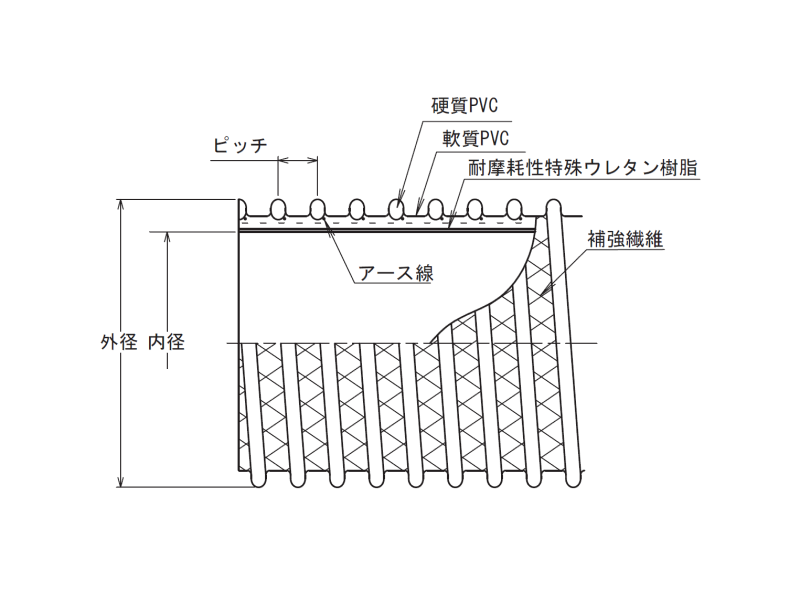

構造図
TACヘランエース
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | ピッチ mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm | |
|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 4 | 101.6 | 121.8 | 16.4 | 3240 | 20 | 0.50 | 5.1 | 360 | |
| 受注生産 | 125 | 5 | 125.9 | 152.2 | 22.0 | 4530 | 20 | 0.50 | 5.1 | 540 |
| 受注生産 | 150 | 6 | 152.4 | 182.4 | 26.0 | 6110 | 20 | 0.50 | 5.1 | 900 |
| 受注生産 | 200 | 8 | 203.7 | 240.5 | 28.0 | 8380 | 10 | 0.50 | 5.1 | 1050 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 減圧は常温時 真空（−0.1MPa）までご使用頂けます。
- 受注生産品のご発注数量等につきましては、弊社までお問い合わせください。
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。 詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 耐薬品性については「技術資料」をご参照ください。
- 使用温度範囲は-10～50℃を目安としてください。
- 油分が含まれる流体の輸送には適していません。
金具取付例
※金具取付については、「カフス・金具・バンド」をご参照ください。また、営業までお問い合わせください。
