TACヘラントーメイ｜耐摩耗用ホース
ホース内面に耐摩耗性特殊ウレタン樹脂を使用することで、透明性と耐摩耗性を両立しました。更に、ホース内面がきわめて滑りやすいので、流体の輸送がスムーズです。
ホースとホースはストラブカップリング（市販品）で接続することができます。
- 耐摩耗性
- サクション・デリバリー
- 静電気防止（アース線入り）
- 透明性
- 塩ビ
- サイズ
- φ32-φ200
- 長さ
- φ32-φ50：50m、φ65-φ100：20m・50m、φ125-φ150：20m、φ200：10m
- 使用温度範囲
- -10～50℃
- コード
- 25106
- 流体
- 土木、粉体・粒体、水、産廃、ゴミ焼却場、消石灰・活性炭、焼結セメント、砕石、鉄鉱石
関連ページ
用途
- ゴミ焼却場での消石灰、活性炭の輸送。
- 静電気が発生しやすい粉体・粒体などの輸送。
- 焼結セメント、砂利、鉄鉱石などの吸圧送。
特長
- 耐摩耗性はTACヘラン新耐熱の4倍です。（なお、摩耗初期における摩耗量比較でTACヘラン新耐熱の値を1とした場合の比較になります。）
- 透明なのでホースの中が見えます。
- アース線入りで優れた静電気防止効果があります。
- 内面が極めて平滑なため、流体の輸送がスムーズです。
- ストラブカップリング（市販品）で接続することができます。
- サイズはφ32-φ200です。なお、φ32は受注生産品です。
- 油分の輸送について 油分が含まれる流体の輸送には適しておりません。
関連動画

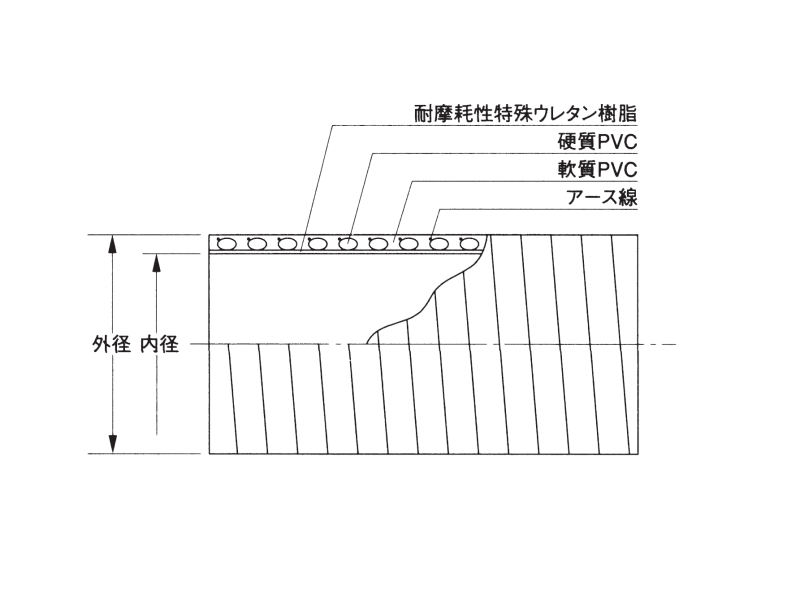

構造図
TACヘラントーメイ
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm | |
|---|---|---|---|---|---|---|---|---|---|
| 受注生産 | 32 | 1・1/4 | 32.0 | 41.8 | 765 | 50 | 0.40 | 4.1 | 300 |
| 38 | 1・1/2 | 38.0 | 48.5 | 910 | 50 | 0.40 | 4.1 | 350 | |
| 50 | 2 | 50.8 | 61.4 | 1230 | 50 | 0.40 | 4.1 | 550 | |
| 65 | 2・1/2 | 63.5 | 76.0 | 1805 | 20・50 | 0.40 | 4.1 | 800 | |
| 75 | 3 | 76.2 | 89.5 | 2200 | 20・50 | 0.40 | 4.1 | 850 | |
| 90 | 3・1/2 | 88.9 | 102.0 | 2510 | 20・50 | 0.30 | 3.1 | 1110 | |
| 100 | 4 | 101.6 | 117.0 | 3340 | 20・50 | 0.30 | 3.1 | 1250 | |
| 125 | 5 | 127.3 | 142.0 | 4060 | 20 | 0.25 | 2.5 | 2250 | |
| 150 | 6 | 152.4 | 169.4 | 5730 | 20 | 0.20 | 2.0 | 2750 | |
| 200 | 8 | 203.2 | 226.4 | 9960 | 10 | 0.20 | 2.0 | 4000 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 減圧は常温時 真空（−0.1MPa）までご使用頂けます。
- 受注生産品のご発注数量等につきましては、弊社までお問い合わせください。
耐摩耗性特殊ウレタン樹脂の摩耗質量、摩耗体積 比較表
| 試料名 | 摩耗質量 g | 摩耗 質量比 | 摩耗体積 | 摩耗 体積比 |
|---|---|---|---|---|
| 耐摩耗性特殊ウレタン樹脂 | 0.232 | 1 | 0.219 | 1 |
| SGP | 13.811 | 60 | 1.759 | 8 |
| SUS304 TP | 10.083 | 43 | 1.271 | 6 |
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 耐薬品性については「技術資料」をご参照ください。
- 使用温度範囲は-10～50℃を目安としてください。
- 油分が含まれる流体の輸送には適していません。
金具

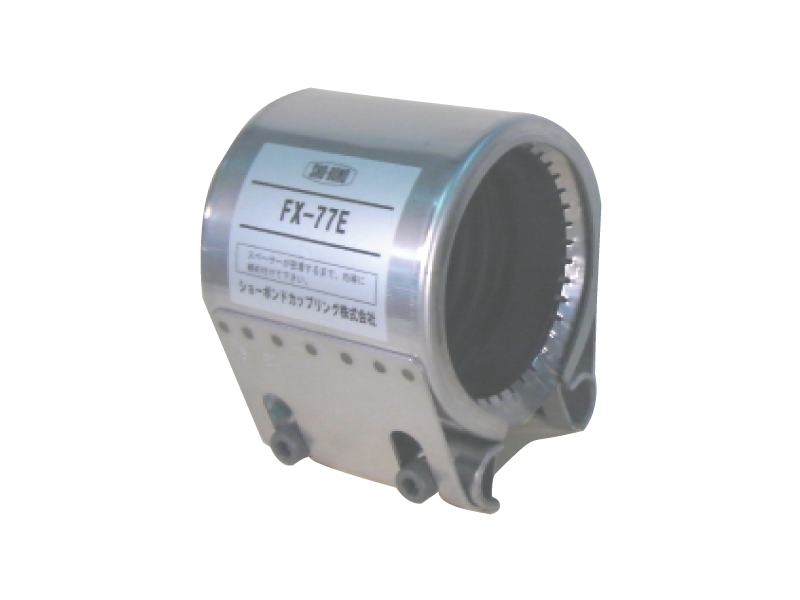

ストラブカップリング
TACヘラントーメイ同士の接続用。
※上記は一例です。詳しくは、「カフス・金具・バンド」をご参照ください。
