TACヘラン｜耐摩耗用ホース
耐摩耗用サクション・デリバリーホースのベストセラー。可とう性に優れ、耐摩耗ゴムを使用することで塩ビホース TAC SD-Aの約3倍の耐摩耗性能を発揮します。また、このゴムは静電気防止効果を備えています。
- 曲げやすい
- 耐摩耗性
- サクション・デリバリー
- 静電気防止（アース線無し）
- ゴム
- サイズ
- φ38-φ150
- 長さ
- φ38-φ50：50m、φ65-φ100：20m・50m、φ125-φ150：20m
- 使用温度範囲
- -20～50℃
- コード
- 25101
- 流体
- 土木、粉体・粒体、水、産廃、スラリー、バキュームコンベアー輸送、造船、シューター輸送、焼結セメント、砂利、鉄鉱石
関連ページ
用途
- 工場、船舶、造船所、土木工事現場、環境保全整備事業などでのバキュームコンベアやシューターによる輸送用。
- スラリー、焼結セメント、砂利、鉄鉱石などの輸送用。
- モミ・米・麦などの穀物の収穫時の輸送用。
特長
- 耐摩耗用ゴムを採用し、TAC SD-Aの約3倍と優れた耐摩耗性を発揮します。
- 導電性ゴムにより静電気防止効果をそなえています。
- サイズはφ38-φ150です。
- 油分の輸送について 油分を含む流体には使用しないでください。（膨潤による早期摩耗の恐れがあります」）
関連動画

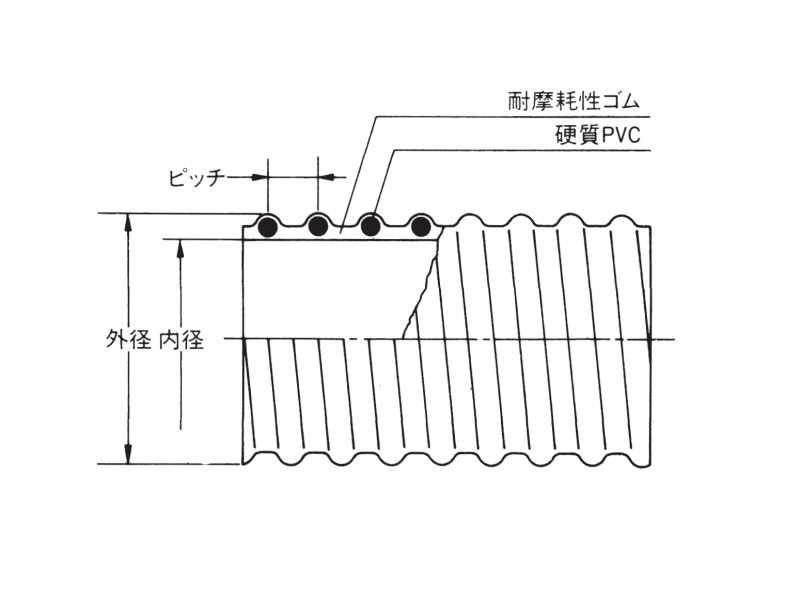

構造図
TACヘラン
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | ピッチ mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm |
|---|---|---|---|---|---|---|---|---|---|
| 38 | 1・1/2 | 38.0 | 47.0 | 9.0 | 540 | 50 | 0.15 | 1.5 | 130 |
| 50 | 2 | 50.8 | 60.5 | 10.0 | 825 | 50 | 0.12 | 1.2 | 165 |
| 65 | 2・1/2 | 63.5 | 75.1 | 14.3 | 1105 | 20・50 | 0.12 | 1.2 | 195 |
| 75 | 3 | 76.2 | 89.6 | 15.1 | 1570 | 20・50 | 0.10 | 1.0 | 210 |
| 90 | 3・1/2 | 88.9 | 104.2 | 16.2 | 2130 | 20・50 | 0.10 | 1.0 | 300 |
| 100 | 4 | 101.6 | 118.4 | 16.4 | 2570 | 20・50 | 0.10 | 1.0 | 330 |
| 125 | 5 | 125.9 | 144.5 | 22.0 | 3660 | 20 | 0.10 | 1.0 | 405 |
| 150 | 6 | 152.4 | 172.0 | 22.0 | 4830 | 20 | 0.10 | 1.0 | 675 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 減圧は常温時 真空（−0.1MPa）までご使用頂けます。
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。 詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 耐薬品性については「技術資料」をご参照ください。
- 使用温度範囲は-20～50℃を目安としてください。
- 屋外での長期間にわたる使用・保管は避けてください。（オゾン劣化による亀裂発生の恐れがあります。）
- 屋内で保管してください。
- 油分を含む流体には、使用しないでください。（膨潤による早期摩耗の恐れがあります。）

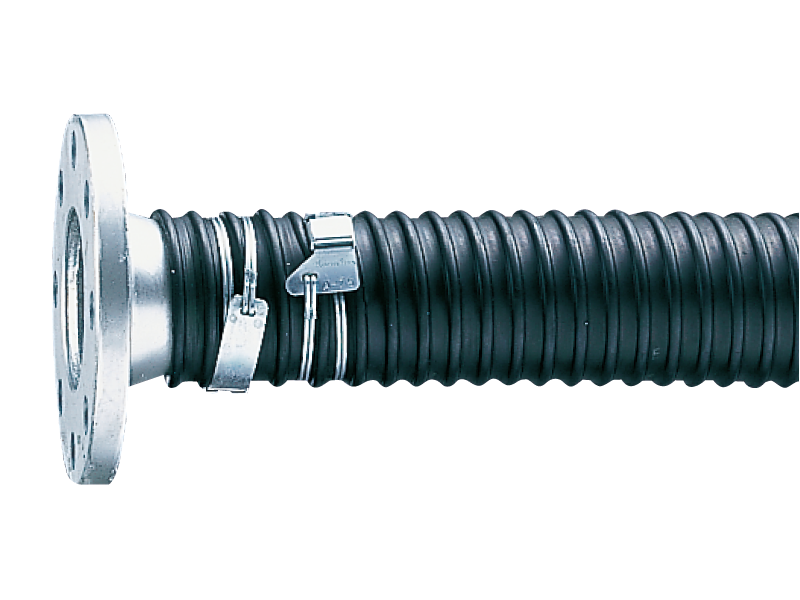

金具取付例
SEバンド締め（JISフランジ）
※上記は一例です。詳しくは、「カフス・金具・バンド」をご参照ください。
