ラインパワーABR-W｜モルタル用ホース
モルタル圧送の中間・先端用ホースです。内面にゴムを使用していますので、耐圧性・耐久性に優れたホースです。
なお、このホースはデリバリー（圧送）専用になります。
- 耐摩耗性
- 高耐圧
- デリバリー（圧送）のみ
- 可とう性
- 静電気防止（アース線無し）
- サイズ
- φ40-φ50
- 長さ
- 各サイズ：20m
- 使用温度範囲
- 吸引：－、吐出：0～50℃
- コード
- 26111
- 流体
- 土木、粉体・粒体、モルタル圧送 中間用、モルタル圧送 先端用、セメントミルク、高粘度物、急傾斜
関連ページ
用途
- モルタル圧送用中間・先端ホース。
- 急傾斜、高粘度物質の輸送用。
特長
- モルタル圧送の中間・先端用ホースです。内面にゴムを使用していますので、ラインパワーCVに比べ、耐圧性・耐久性に優れたホースです。
- なお、このホースはデリバリー（圧送）専用になります。
- サイズはφ40，φ50です。
- 金具の取付けについて 金具の取付けは弊社工場にて行います。

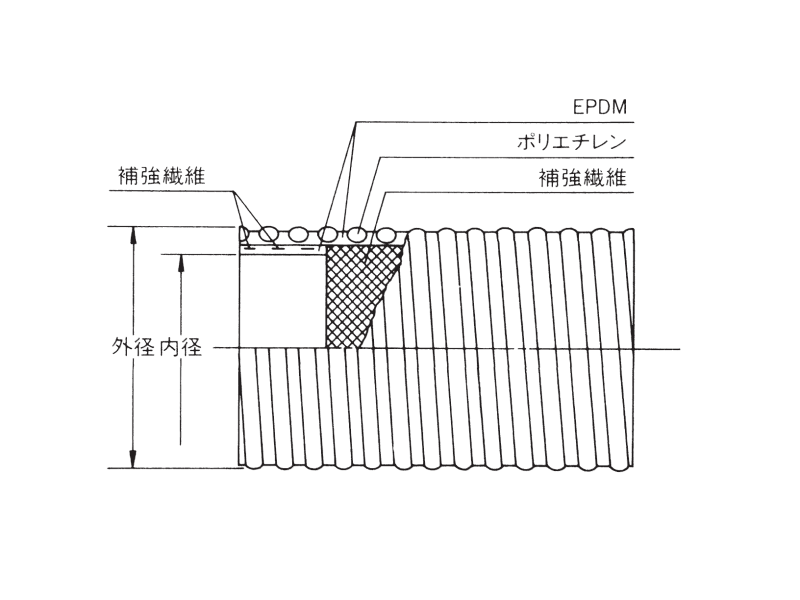

構造図
ラインパワーABR-W
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm |
|---|---|---|---|---|---|---|---|---|
| 40 | 1・1/2 | 39.0 | 55.7 | 1355 | 20 | 1.50 | 15.3 | 650 |
| 50 | 2 | 50.5 | 66.0 | 1555 | 20 | 1.50 | 15.3 | 900 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。 詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 耐薬品性については「技術資料」をご参照ください。
- 使用温度範囲は、吐出用途の場合、0～50℃です。吸引用途には使用できません。

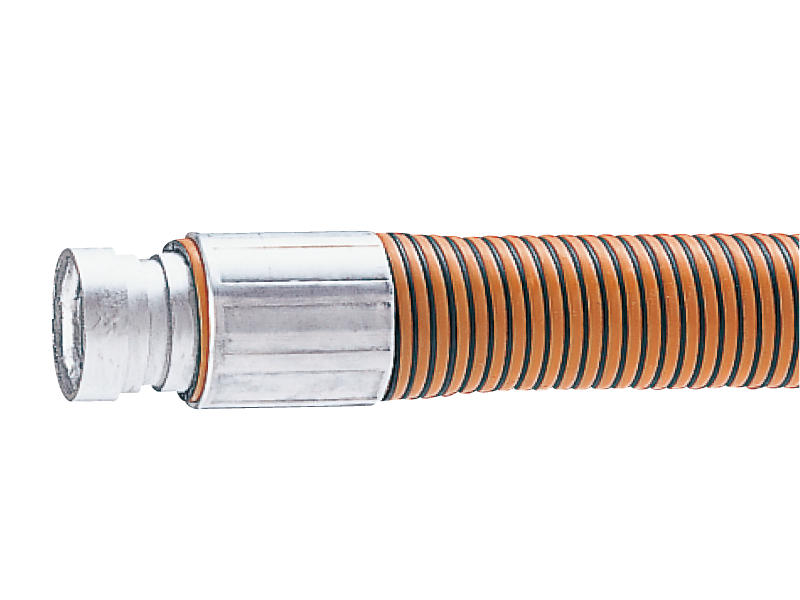

金具取付例
内筒拡大外筒加締（ビクトリックSカラー）
内筒拡大外筒加締によりホース金具内面の段差をなくしております。
※上記は一例です。詳しくは、「カフス・金具・バンド」をご参照ください。
