ラインパワーC｜耐圧・耐摩耗用ホース
オール樹脂タイプの耐圧・耐摩耗用サクション・デリバリーホースです。外面が硬質塩ビで保護されているため、外面摩耗に強く、補強糸の出にくい構造です。
- サクション・デリバリー
- 内外面フラット
- 高耐圧
- 塩ビ
- サイズ
- φ32-φ100
- 長さ
- φ32-φ75：20m・50m、φ100：20m
- 使用温度範囲
- -10～50℃
- コード
- 26101
- 流体
- 土木、水、高揚水・水中ポンプ、急傾斜輸送、高粘度物
関連ページ
用途
- ウォーター用（水張りなど高揚程用、また水中ポンプの立ち上がり部分に）。
- 急傾斜・高粘度物質の輸送。
- サクション・デリバリー共用です。
特長
- オール樹脂タイプの耐圧性に優れる、伸びが少ないホースです。
- 外面が硬質塩ビで保護されているため、外面摩耗に強く、補強糸の出にくい構造です。
- サイズはφ32～φ100。なお、φ75,φ100は受注生産品です。
- 金具の取付けについて 金具の取付けは弊社工場にて行います。

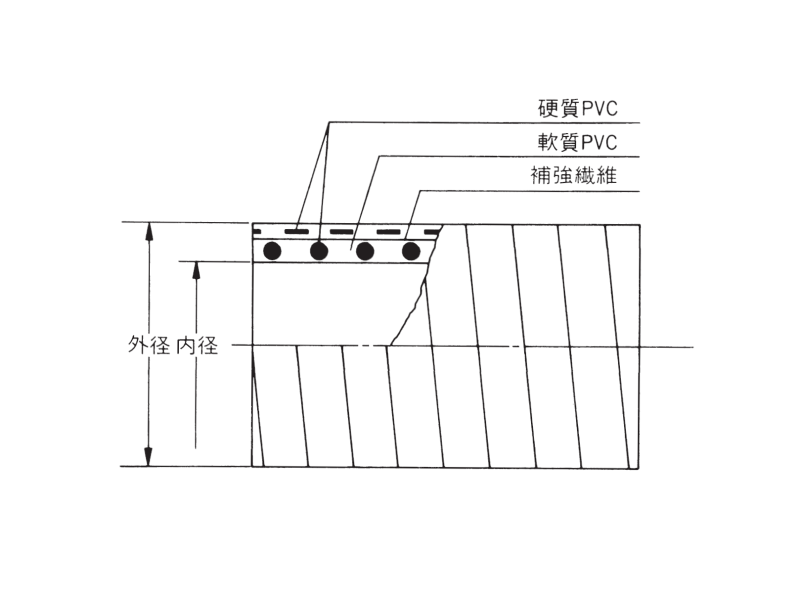

構造図
ラインパワーC
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm | |
|---|---|---|---|---|---|---|---|---|---|
| 32 | 1･1/4 | 32.0 | 45.0 | 1020 | 20・50 | 1.00 | 10.2 | 425 | |
| 38 | 1･1/2 | 38.2 | 51.0 | 1225 | 20・50 | 1.00 | 10.2 | 500 | |
| 50 | 2 | 50.8 | 65.0 | 1625 | 20・50 | 1.00 | 10.2 | 800 | |
| 65 | 2･1/2 | 63.5 | 80.3 | 2470 | 20・50 | 1.00 | 10.2 | 950 | |
| 受注生産 | 75 | 3 | 76.2 | 94.5 | 3060 | 20・50 | 1.00 | 10.2 | 1250 |
| 受注生産 | 100 | 4 | 101.6 | 125.0 | 5510 | 20 | 0.70 | 7.1 | 1950 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 減圧は常温時 真空（−0.1MPa）までご使用頂けます。
- 受注生産品のご発注数量等につきましては、弊社までお問い合わせください。
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。 詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 耐薬品性については「技術資料」をご参照ください。
- 使用温度範囲は-10～50℃です。
- 金具の取付けは弊社工場にて行います。
金具取付例

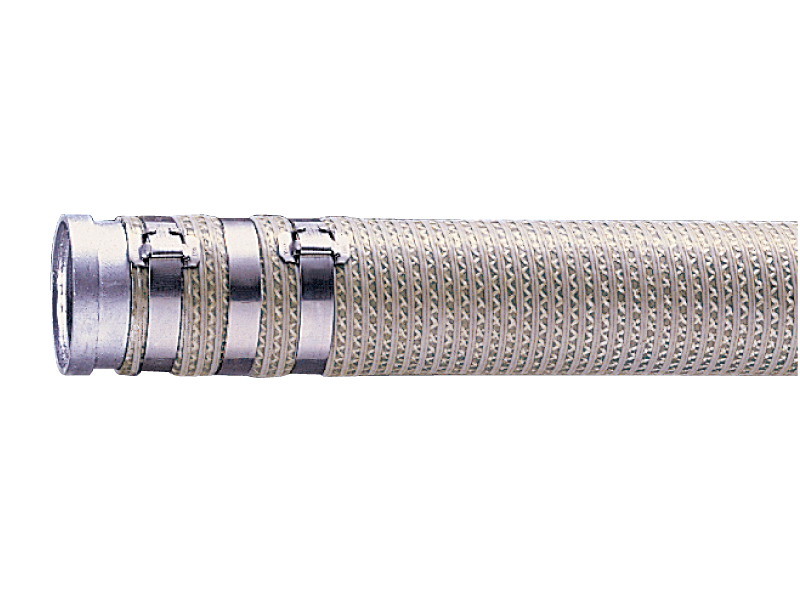

平バンド締め（ビクトリックSカラー）

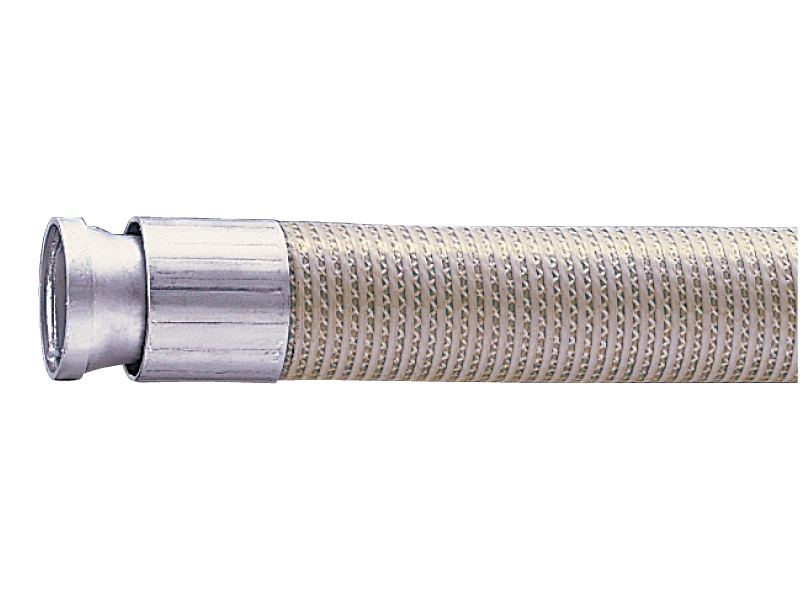

アルミ加締（ビクトリックSカラー）
※上記は一例です。詳しくは、「カフス・金具・バンド」、「金具・バンド 組合わせ表」をご参照ください。
