ラインパワーWA｜耐圧・耐摩耗用ホース
最も耐圧性能が高い耐圧・耐摩耗用サクション・デリバリーホースです。常温時の許容圧力1.5MPa（15.3kgf/㎠）の性能です。
繰り返し水圧試験を実施、５万回異常なしの性能があります。
- 耐摩耗性
- サクション・デリバリー
- 静電気防止（アース線入り）
- 内外面フラット
- 高耐圧
- 耐熱性（80℃）
- 耐熱性
- 耐久性（繰り返し水圧試験）
- サイズ
- φ38-φ100
- 長さ
- φ38-φ75：20m・50m、φ100：20m
- 使用温度範囲
- 吸引：-20～90℃、吐出：-20～80℃
- コード
- 26109
- 流体
- 土木、工場設備、粉体・粒体、水、一般用水・冷却水・汚水の送給水用、造船、一般用水、冷却水、汚水
関連ページ
用途
- 一般用水・冷却水・汚水用など。
- 一般工場・土木建設現場・造船などでの送給水用
特長
- 許容圧力1.50MPa｛15.3kgf/㎠｝（常温）と、耐圧・耐摩耗用ホースの中で最も耐圧性に優れています。
- 耐久性能（繰り返し水圧試験） 直管状態のホースを、0MPaから1.50MPaまで加圧・減圧を20秒間隔で繰り返す水圧試験を実施し、5万回異常なしの結果を得ています。
- 金具の取付けについて 金具の取付けは弊社工場にて行います。

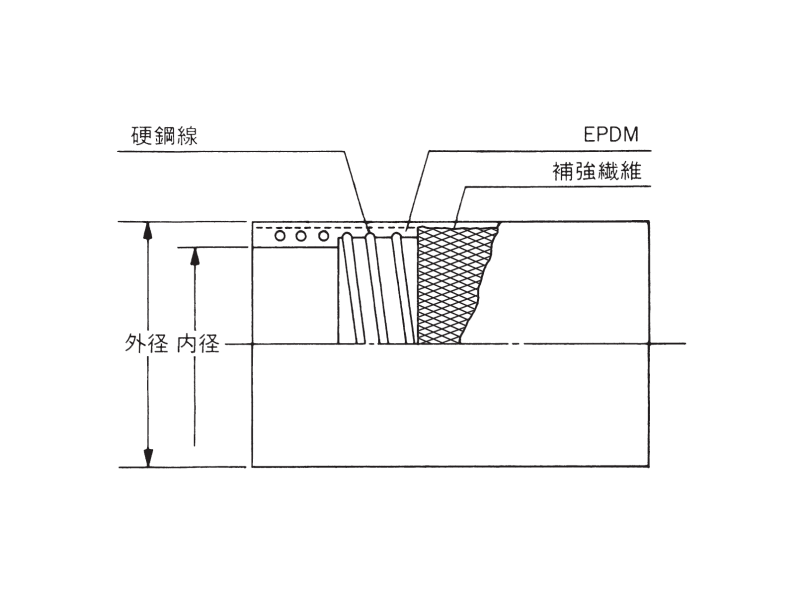

構造図
ラインパワーWA
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm |
|---|---|---|---|---|---|---|---|---|
| 38 | 1･1/2 | 38.5 | 52.5 | 1380 | 20・50 | 1.50 | 15.3 | 500 |
| 50 | 2 | 50.8 | 66.2 | 1990 | 20・50 | 1.50 | 15.3 | 500 |
| 65 | 2･1/2 | 63.5 | 78.9 | 2595 | 20・50 | 1.50 | 15.3 | 625 |
| 75 | 3 | 76.5 | 93.9 | 3575 | 20・50 | 1.50 | 15.3 | 800 |
| 100 | 4 | 101.6 | 121.0 | 5340 | 20 | 1.50 | 15.3 | 1425 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 減圧は常温時 真空（−0.1MPa）までご使用頂けます。
注意事項
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。 詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 耐薬品性については「技術資料」をご参照ください。
- 使用温度範囲は、吸引用途が-20～90℃、吐出用途が-20～80℃です。
- 金具の取付けは弊社工場にて行います。

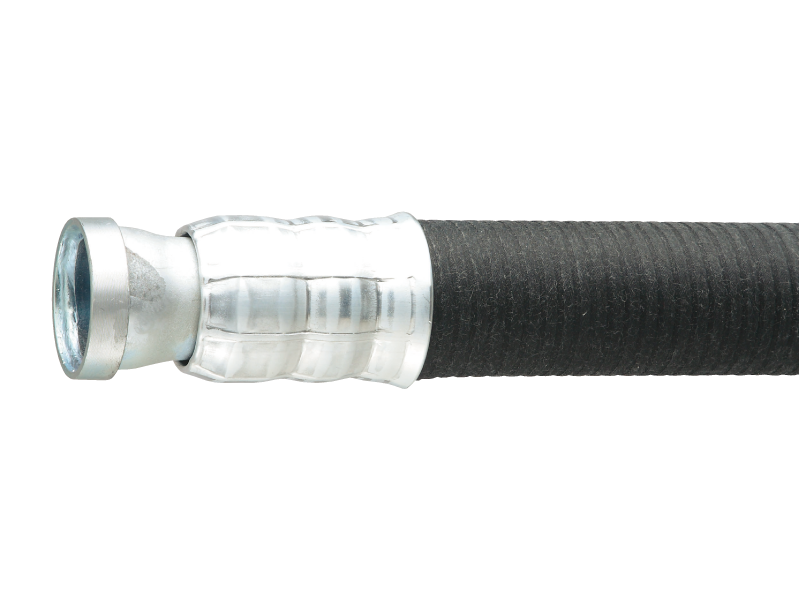

金具取付例
アルミ加締抜止付（ビクトリックSカラー）
※上記は一例です。詳しくは、「カフス・金具・バンド」、「金具・バンド 組合わせ表」をご参照ください。
