ラインパワーATL（受注生産品）｜耐圧・耐摩耗用ホース
＜本製品は受注生産品です。ご発注数量等につきましては、弊社までお問い合わせください。＞
高耐圧・耐摩用サクション・デリバリーホース ラインパワーATの軽量タイプです。取り扱いが容易になりました。
泥水の吸圧送などの土木工事や、セメントなどの粉粒体のなど輸送にも適しています。
- 耐摩耗性
- サクション・デリバリー
- 高耐圧
- 塩ビ・ゴム
- 静電気防止（アース線無し）
- サイズ
- φ100-φ150
- 長さ
- 各サイズ：20m
- 使用温度範囲
- -10～50℃
- コード
- 26116
- 流体
- 土木、粉体・粒体、水、泥水、セメント、スラリー、高粘度物、ヘドロ、セメント粉粒体
関連ページ
用途
- 一般土木工事の泥水の吸圧送。
- 泥水シールド工法など土木工事の泥水の吸圧送用。
- セメントなどの粉粒体の吸圧送用。
- 高粘度物質の輸送、高揚程でのデリバリー。
特長
- ラインパワーATの軽量タイプです。
- ご注意 最大の長さのご注文について 最大の長さのご注文の場合、ロットにより別途運賃が必要となる場合がありますので発注時にご確認ください。

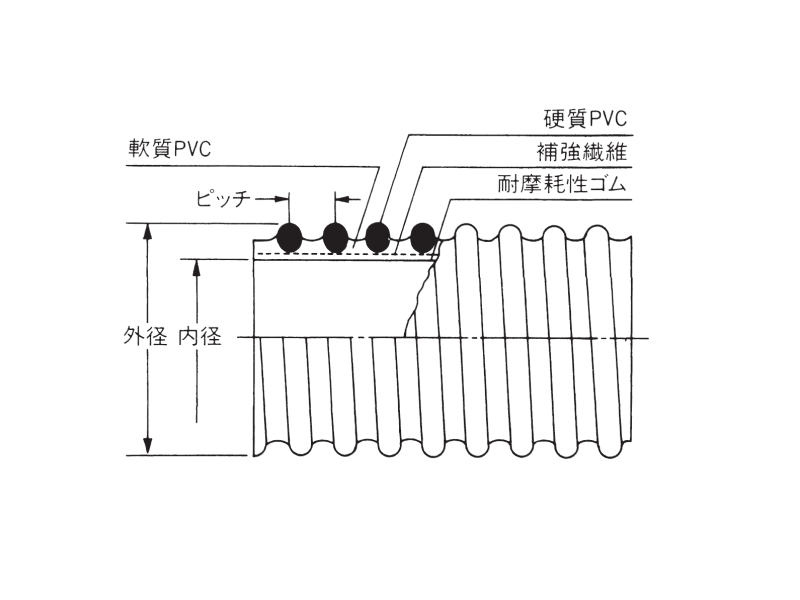

構造図
ラインパワーATL
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | ピッチ mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容曲げ 半径 mm |
|---|---|---|---|---|---|---|---|---|---|
| 100 | 4 | 101.6 | 126.0 | 16.4 | 3600 | 20 | 0.70 | 7.1 | 1000 |
| 150 | 6 | 152.4 | 183.5 | 22.0 | 6420 | 20 | 0.70 | 7.1 | 1750 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 減圧は常温時 真空（−0.1MPa）までご使用頂けます。
注意事項
- ＜本製品は受注生産品です。ご発注数量等につきましては、弊社までお問い合わせください。＞
- このカタログのデータはすべて直管状態の値です。
- 金具・バンドの組合せ、使用温度・曲げ状態により許容圧力等は変わりますのでご注意願います。 詳しくは 「金具・バンド 組合わせ表（ページ上部のアイコン）」をご参照ください。
- 許容圧力は最高使用圧力ではありません。「ホース取扱い注意事項」および「技術資料」（ページ上部のアイコン）をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 耐薬品性については「技術資料」をご参照ください。
- 使用温度範囲は-10～50℃を目安としてください。
- 屋外での長期間にわたる保管は避けてください。（オゾン劣化による亀裂発生の恐れがあります）

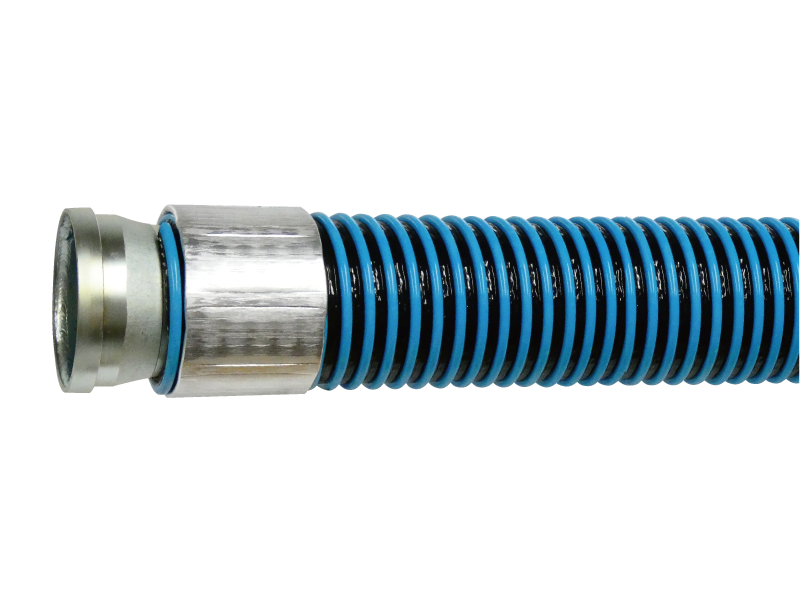

金具取付例
アルミ加締（ビクトリックSカラー）
※上記は一例です。詳しくは、「カフス・金具・バンド」をご参照ください。
