TACダクトAS｜粉体・粒体用ホース・ダクト
TAC SD-ASのダクトタイプです。内面平滑、外面凹凸、ダクト形状により、更に曲げやすい。透明なので内部の流体を確認できます。特殊配合樹脂により静電気防止効果があります。
- 曲げやすい
- ダクト
- 軽量
- かんたんカット
- 透明性
- 塩ビ
- 静電気防止（アース線無し）
- サイズ
- φ32-φ150
- 長さ
- φ32-φ38：50m、φ50-φ100：30m、φ125-φ150：20m
- 使用温度範囲
- -10～50℃
- コード
- 21133
- 流体
- ダクト、静電気対策排気、粉体・粒体、工場設備の送排気、集塵
関連ページ
用途
- 静電気を嫌う室内からの排気用。
- 木工機械などの集塵用。
- その他、食品以外の粉体の輸送。
特長
- TAC SD-ASのダクトタイプです。
- 内面平滑、外面凹凸、ダクト形状により、更なる曲げを実現。
- 透明なので内部の流体を確認できます。
- 特殊配合樹脂により静電気防止効果があります。
- 粉体・粒体など静電気が発生する輸送に最適です。（食品輸送以外）
- サイズはφ32～φ150です。
関連動画

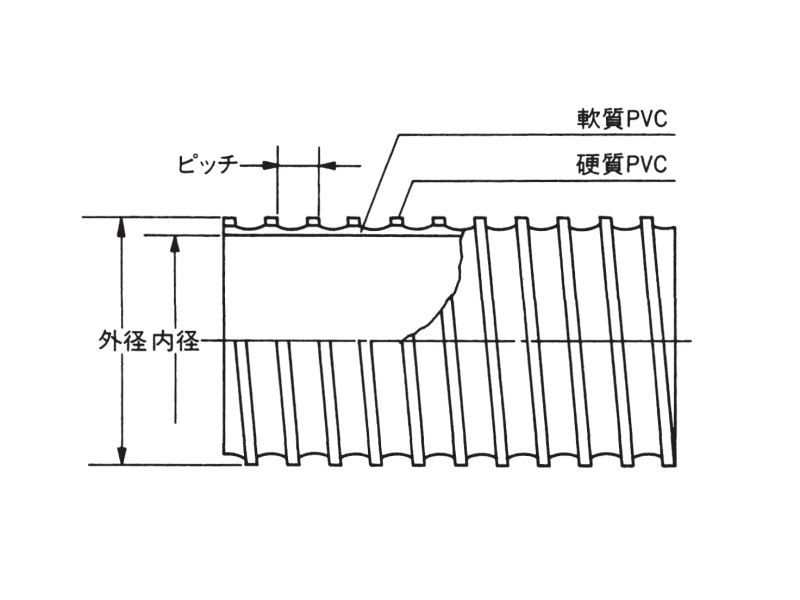

構造図
TACダクトAS
規格
標準寸法・物性
| | 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | ピッチ mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容減圧力 （常温） kPa | 許容減圧力 （常温） mmHg | 許容曲げ 半径 mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 1・1/4 | 32.4 | 38.6 | 8.4 | 220 | 50 | 0.06 | 0.6 | −66.0 | −495 | 32 | |
| 38 | 1・1/2 | 37.3 | 44.5 | 9.2 | 295 | 50 | 0.06 | 0.6 | −66.0 | −495 | 38 | |
| 50 | 2 | 50.6 | 60.2 | 10 | 560 | 30 | 0.05 | 0.5 | −66.0 | −495 | 50 | |
| 65 | 2・1/2 | 62.4 | 72 | 12 | 615 | 30 | 0.04 | 0.4 | −66.0 | −495 | 65 | |
| 鋼管接続可 | 75 | 3 | 76.4 | 86.4 | 13 | 775 | 30 | 0.04 | 0.4 | −33.0 | −248 | 75 |
| 鋼管接続可 | 90 | 3・1/2 | 88.9 | 100.1 | 13.5 | 945 | 30 | 0.03 | 0.3 | −33.0 | −248 | 90 |
| 鋼管接続可 | 100 | 4 | 101.6 | 112.2 | 15 | 1145 | 30 | 0.03 | 0.3 | −21.5 | −161 | 100 |
| 125 | 5 | 125.9 | 137.7 | 21 | 1350 | 20 | 0.02 | 0.2 | −20.0 | −150 | 125 | |
| 150 | 6 | 152.4 | 164.8 | 20 | 1620 | 20 | 0.02 | 0.2 | −14.5 | −109 | 150 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
鋼管・ VP管 接続対応表 ＜ダクトAS＞
| ホース 呼び径 mm | ホース 呼び径 inch | SGP 呼び径 mm | SGP 外径 mm | VP 呼び径 mm | VP 外径 mm | SYバンド 品番 |
|---|---|---|---|---|---|---|
| 75 | 3 | 65 | 76.3 | 65 | 76.0 | SY75 |
| 90 | 3・1/2 | 80 | 89.1 | 75 | 89.0 | SY90 |
| 100 | 4 | 90 | 101.6 | - | - | SY100 |
- 取付けは、ホースに相手を直接差し込んで、SYバンドで締めつけてください。
注意事項
- このカタログのデータはすべて直管状態の値です。
- （ダクトホース許容減圧力は、ホース直管状態で両端固定時の数値です）
- 許容圧力は最高使用圧力ではありません。ページ上部の関連事項の章、「ホース取扱い注意事項」および「技術資料」をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 許容圧力等は金具・バンドの組合せ、使用温度・曲げ状態により変わりますのでご注意願います。
- 耐薬品性については「技術資料」をご参照ください。
- 屋外での長期間にわたる使用・保管は避けてください。
- 使用温度範囲は-10～50℃です。
