TAC耐熱ダクトMD-45｜ダクトホース
使用材料は全てSUS304鋼板のダクトホース。ステンレス製なので腐食しにくい。サイズはφ50～φ300。耐熱性に優れ、450℃以下で使用できます。固定配管用途。ホースは直管形状ですが曲げることができます。
定尺のみの販売になります。
- 耐熱450℃
- ダクト
- 軽量
- ステンレス製
- 固定配管
- 曲げ可能
- （繰り返し曲げ不可）
- 耐熱性
- 定尺販売
- サイズ
- φ50-φ300
- 長さ
- 各サイズ 2m
- 使用温度範囲
- -20～450℃
- コード
- 21116
- 流体
- ダクト、室内の送排気、熱風発生装置、温風（450℃以下）の送排気、※繰り返し曲げ不可
関連ページ
特長
- 使用材料は全てSUS304鋼板のダクトホース。
- 酸・アルカリ・溶剤等を含んだ気体にもステンレス製なので腐食しにくい。（常温時）
- サイズはφ50～φ300。耐熱性に優れ、450℃以下で使用できます。
- 固定配管用途。ホースは直管形状ですが曲げることができます。
関連動画

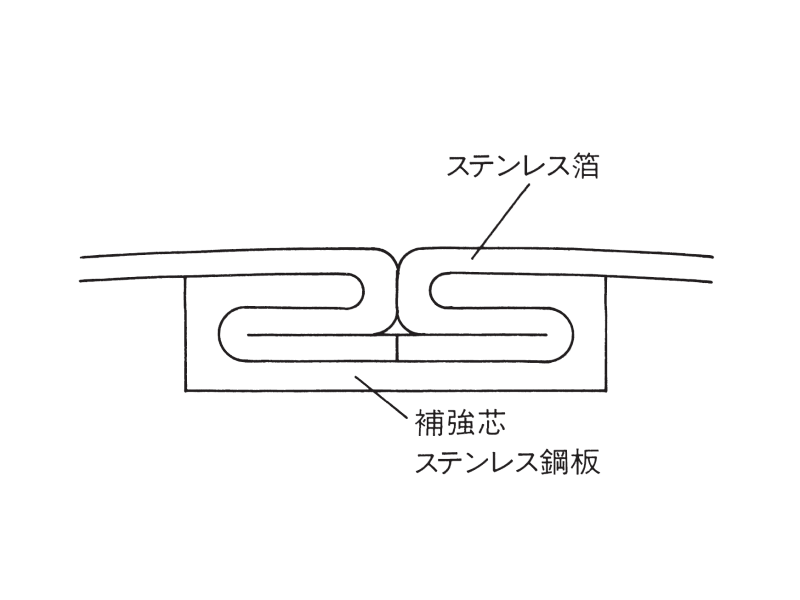

構造図
TAC耐熱ダクトMD-45
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容減圧力 （常温） kPa | 許容減圧力 （常温） mmHg | 許容曲げ 半径 mm |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 2 | 52.5 | 56.0 | 365 | 2 | 0.007 | 0.07 | −10.5 | −79 | 170 |
| 65 | 2・1/2 | 67.0 | 71.5 | 460 | 2 | 0.007 | 0.07 | −10.0 | −75 | 210 |
| 75 | 3 | 76.0 | 80.0 | 525 | 2 | 0.007 | 0.07 | −10.0 | −75 | 240 |
| 90 | 3・1/2 | 91.5 | 95.0 | 570 | 2 | 0.007 | 0.07 | −9.0 | −68 | 290 |
| 100 | 4 | 102.5 | 106.0 | 635 | 2 | 0.007 | 0.07 | −8.0 | −60 | 320 |
| 125 | 5 | 127.5 | 131.0 | 780 | 2 | 0.007 | 0.07 | −7.0 | −53 | 380 |
| 150 | 6 | 152.5 | 155.0 | 930 | 2 | 0.007 | 0.07 | −6.5 | −49 | 420 |
| 175 | 7 | 176.5 | 180.0 | 1030 | 2 | 0.007 | 0.07 | −6.5 | −49 | 510 |
| 200 | 8 | 202.0 | 205.0 | 1240 | 2 | 0.007 | 0.07 | −6.0 | −45 | 570 |
| 250 | 10 | 253.0 | 256.0 | 1570 | 2 | 0.007 | 0.07 | −4.5 | −34 | 770 |
| 300 | 12 | 303.5 | 306.5 | 2100 | 2 | 0.007 | 0.07 | −4.5 | −34 | 920 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
注意事項
- このカタログのデータはすべて直管状態の値です。
- （ダクトホース許容減圧力は、ホース直管状態で両端固定時の数値です）
- 許容圧力は最高使用圧力ではありません。ページ上部の関連事項の章、「ホース取扱い注意事項」および「技術資料」をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 許容圧力等は金具・バンドの組合せ、使用温度・曲げ状態により変わりますのでご注意願います。
- 耐薬品性については「技術資料」をご参照ください。
- 屋外での長期間にわたる使用・保管は避けてください。
- 使用温度範囲は-20～450℃です。
- ホースの繰り返し曲げはおこなわないでください。
