TAC硬質ダクトPP｜ダクトホース
スポットクーラーなどに使用されるポリプロピレン（PP）製ダクトホース。φ55～φ300をラインナップ。ホースをねじると口径が±15～20％変化します。また、自由に曲げて、その方向を固定できます。
- 曲げやすい
- 伸縮自在
- ダクト
- 軽量
- 曲がり保持
- かんたんカット
- 耐熱性（80℃）
- かんたん接続
- 耐熱性
- サイズ
- φ55-φ300
- 長さ
- φ55-φ200：10m、φ250-φ300：4m
- 使用温度範囲
- -10～80℃
- コード
- 21184
- 流体
- ダクト、工場設備の送排気、集塵、スポットクーラー、金属粉・木粉
関連ページ
用途
- スポットクーラー用。
- 空調用送・排気用。
- 木工機械、金属研磨機械などの集塵用。
- 土木建設用、電気配管用、農業用など。
特長
- 従来品（塩ビ）に比べ10〜20％の軽量化を実現。
- 自在に曲げることができ、しかも曲がったままの状態で保持できます。（屋内環境でご使用ください。なお、ご使用温度の上昇に伴い、形状の保持力は低下します。）
- 口元をひねることで、口径が±15～20％変化します。
- ナイフなどで切断できます。
- 接続するダクトの口元同士をねじこんで、簡単に接続できます。（接続後、接合部をビニールテープなどで巻きつけてください。）
- ダクト使用後、焼却が可能です。
関連動画

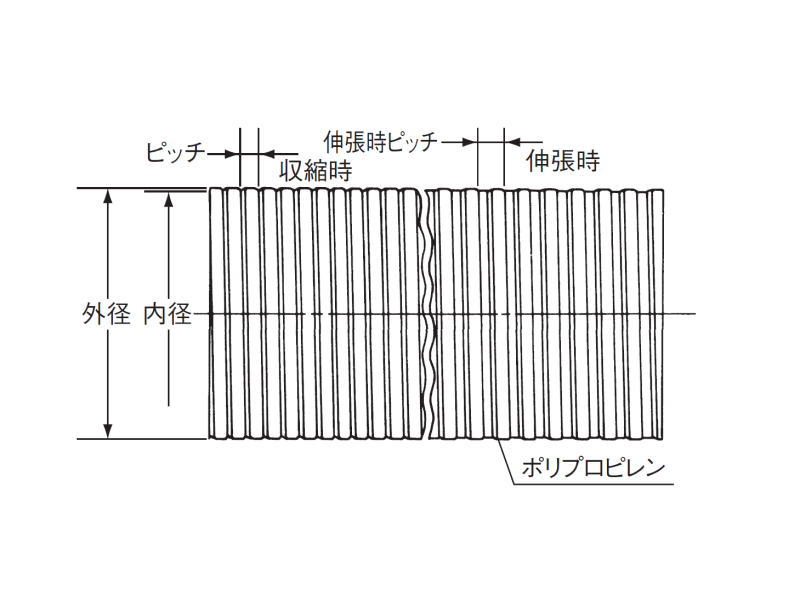

構造図
TAC硬質ダクトPP
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | ピッチ （収縮時） mm | 参考質量 g/m | 定尺 m | 口径変化率（％） 拡大 ％ | 口径変化率（％） 縮小 ％ | 伸縮比 | 許容曲げ 半径 mm | 使用可能 上限温度 ℃ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 55 | 2 | 55.0 | 60.8 | 7.0 | 450 | 10 | 20 | 15 | 1.5 | 140 | 80 |
| 65 | 2・1/2 | 65.0 | 70.8 | 7.0 | 510 | 10 | 20 | 15 | 1.5 | 155 | 80 |
| 75 | 3 | 75.0 | 82.4 | 7.5 | 675 | 10 | 20 | 15 | 1.5 | 175 | 80 |
| 90 | 3・1/2 | 90.0 | 97.4 | 7.5 | 775 | 10 | 20 | 15 | 1.5 | 210 | 80 |
| 100 | 4 | 100.0 | 107.4 | 7.5 | 845 | 10 | 20 | 15 | 1.5 | 230 | 80 |
| 125 | 5 | 125.0 | 132.8 | 7.5 | 1175 | 10 | 20 | 15 | 1.5 | 300 | 75 |
| 150 | 6 | 150.0 | 157.8 | 7.5 | 1380 | 10 | 20 | 15 | 1.5 | 350 | 75 |
| 175 | 7 | 175.0 | 182.8 | 7.5 | 1785 | 10 | 20 | 15 | 1.5 | 400 | 75 |
| 200 | 8 | 200.0 | 208.0 | 7.5 | 1855 | 10 | 20 | 15 | 1.5 | 450 | 75 |
| 250 | 10 | 250.0 | 259.6 | 10.5 | 3195 | 4 | 15 | 10 | 1.5 | 960 | 70 |
| 300 | 12 | 300.0 | 309.6 | 10.5 | 3990 | 4 | 15 | 10 | 1.5 | 1000 | 70 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 縮めた状態の長さです。
口元カバー
| 呼び径 mm | 呼び径 inch | 口元 カバー |
|---|---|---|
| 55 | 2 | ○ |
| 65 | 2・1/2 | ○ |
| 75 | 3 | ○ |
| 90 | 3・1/2 | ○ |
| 100 | 4 | ○ |
| 125 | 5 | ○ |
| 150 | 6 | ○ |
| 175 | 7 | ○ |
| 200 | 8 | ○ |
| 250 | 10 | ○ |
| 300 | 12 | ○ |
注意事項
- このカタログのデータはすべて直管状態の値です。
- 耐薬品性については「技術資料」をご参照ください。
- 屋外での長期間にわたる使用・保管は避けてください。
- 使用温度範囲は-10～80℃です。（サイズによって使用可能上限温度が異なりますのでご注意ください。）

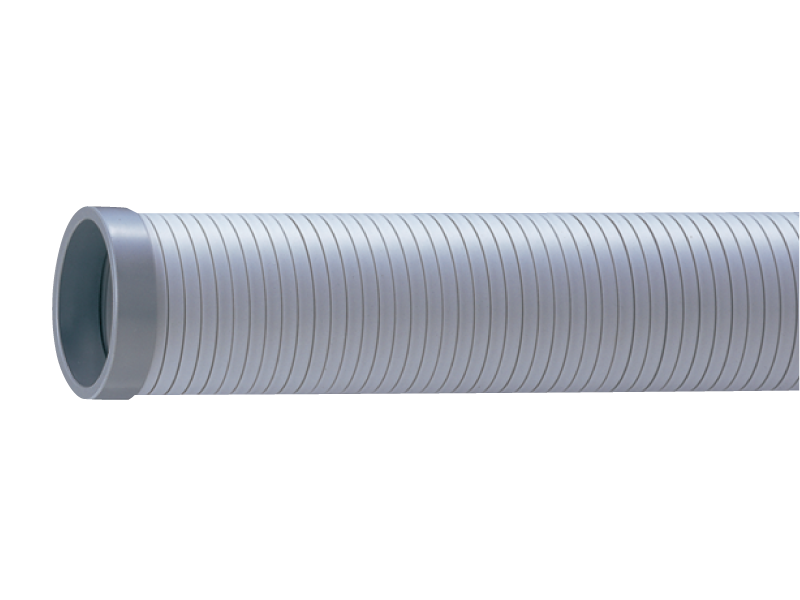

口元カバー
口元カバー
