ベローダクト｜ダクトホース
弊社ダクトホースの中でもっとも大きいホース。
塩ビ製。サイズはφ350～φ550。
自由自在に伸縮でき、約1/3のスペースに収納できる。
大口径でありながら軽く、運搬も容易。
マンホール内部などへの送排気などに適しています。
- 大口径
- 伸縮自在
- ダクト
- 軽量
- サイズ
- φ350-φ550
- 長さ
- 各サイズ 10m
- 使用温度範囲
- -10～50℃
- コード
- 21104
- 流体
- ダクト、工場設備の送排気、室内の送排気、集塵、マンホール・トンネルなどの送排気
関連ページ
用途
- マンホール・トンネル内工事の送・排気用。
- その他、各分野の送・排気、集塵用。
- 伝って流れる程度の排水。
特長
- 弊社ダクトホースの中でもっとも大きいホース。
- 塩ビ製。サイズはφ350～φ550。（φ550は受注生産）
- 自由自在に伸縮でき、約1/3のスペースに収納できる。
- 大口径でありながら軽く、運搬も容易。
- マンホール内部などへの送排気などに適しています。

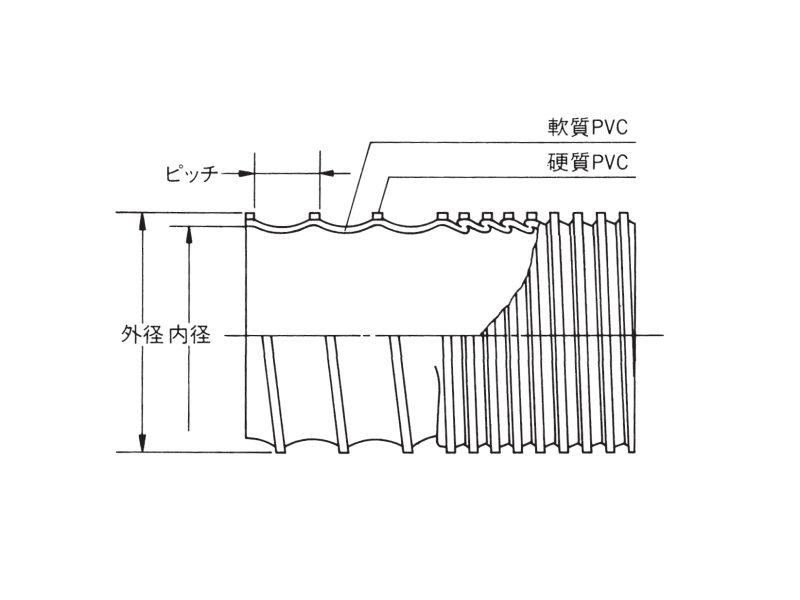

構造図
ベローダクト
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | ピッチ mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容減圧力 （常温） kPa | 許容減圧力 （常温） mmHg | 許容曲げ 半径 mm | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 350 | 14 | 350.0 | 367.0 | 50.0 | 4040 | 10 | 0.005 | 0.05 | −1.35 | −10 | 350 | |
| 400 | 16 | 400.0 | 418.0 | 60.0 | 4860 | 10 | 0.004 | 0.04 | −0.95 | −7 | 400 | |
| 450 | 18 | 450.0 | 469.0 | 60.0 | 5520 | 10 | 0.004 | 0.04 | −0.95 | −7 | 450 | |
| 500 | 20 | 500.0 | 520.0 | 60.0 | 6180 | 10 | 0.003 | 0.03 | −0.95 | −7 | 500 | |
| 受注生産 | 550 | 22 | 550.0 | 570.0 | 60.0 | 7250 | 10 | 0.003 | 0.03 | −0.70 | −5 | 550 |
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
- 受注生産品のご発注数量等につきましては、弊社までお問い合わせください。
注意事項
- このカタログのデータはすべて直管状態の値です。
- （ダクトホース許容減圧力は、ホース直管状態で両端固定時の数値です）
- 許容圧力は最高使用圧力ではありません。ページ上部の関連事項の章、「ホース取扱い注意事項」および「技術資料」をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 許容圧力等は金具・バンドの組合せ、使用温度・曲げ状態により変わりますのでご注意願います。
- 耐薬品性については「技術資料」をご参照ください。
- 屋外での長期間にわたる使用・保管は避けてください。
- 使用温度範囲は-10～50℃です。
