TACヘランダクト｜ダクトホース
チューブがEPDMゴム、補強リブがポリプロピレン製のダクトホース。EPDMの特性により、耐寒・耐熱・耐摩耗・屈曲性に優れるホースです。耐摩耗性能は塩ビダクトの２倍以上。ホースが摩耗しやすい、鉄粉のような粉粒体の輸送に最適。サイズは幅広くφ38ｰφ300をラインナップ。
- 曲げやすい
- 耐摩耗性
- ダクト
- 軽量
- 屈曲耐久性
- 耐寒性・耐熱性
- かんたんカット
- 耐熱性（80℃）
- 耐熱性
- 静電気防止（アース線無し）
- サイズ
- φ38-φ300
- 長さ
- φ38-φ100：30m、φ125-φ200：20m、φ250-φ300：10m
- 使用温度範囲
- -30～80℃
- コード
- 21108
- 流体
- ダクト、静電気対策排気、粉体・粒体、工場設備の送排気、室内の送排気、集塵、金属粉・木粉・粉粒体、ドレン用途（伝い流れる程度）、耐熱用途、耐摩耗用途、静電気用途
関連ページ
用途
- 粉粒体・鉄粉・紙クズ・木粉の輸送。
- 耐熱温風機用。
- その他、耐摩耗・耐熱・導電効果が要求されるダクトホースの用途に。
- 伝って流れる程度の排水。
- 油分を含む流体には使用できません。
特長
- チューブがEPDMゴム、補強リブがポリプロピレン製のダクトホース。EPDMの特性により、耐寒・耐熱・耐摩耗・屈曲性に優れるホースです。
- 使用温度は-30～80℃。
- 耐摩耗性能は塩ビダクトの２倍以上。
- 静電気防止効果に優れたダクトホースです。（材質の体積抵抗値／10⁵Ω・cm以下）
- 従来のゴムホースのようなオゾンクラック（ヒビ割れ）が発生しにくい。
- サイズは幅広くφ38ｰφ300をラインナップ。
- ホースが摩耗しやすい、鉄粉のような粉粒体の輸送に最適。
関連動画

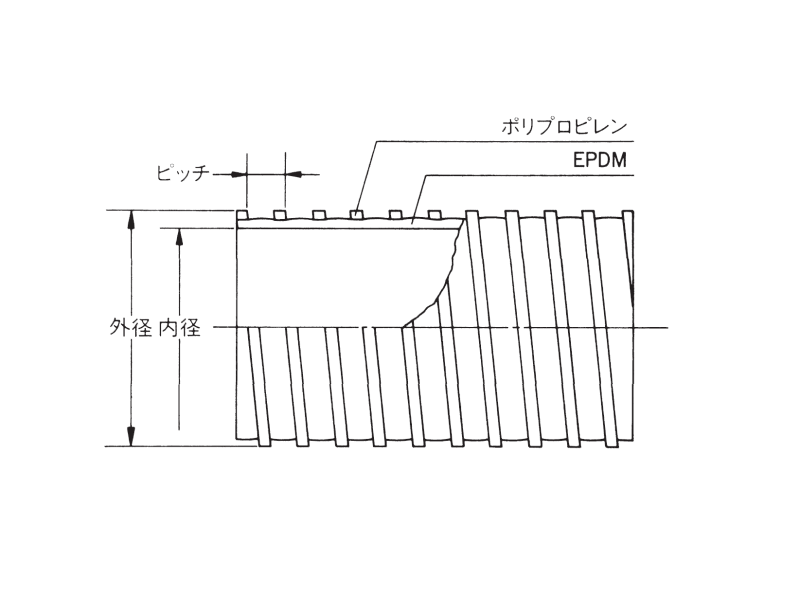

構造図
TACヘランダクト
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | ピッチ mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容減圧力 （常温） kPa | 許容減圧力 （常温） mmHg | 許容曲げ 半径 mm | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 38 | 1・1/2 | 38.0 | 46.8 | 9.5 | 335 | 30 | 0.030 | 0.31 | −40.0 | −300 | 45 | |
| 50 | 2 | 50.6 | 61.2 | 10.0 | 550 | 30 | 0.030 | 0.31 | −40.0 | −300 | 55 | |
| 65 | 2・1/2 | 62.4 | 73.0 | 12.0 | 605 | 30 | 0.020 | 0.20 | −33.0 | −248 | 65 | |
| 鋼管接続可 | 75 | 3 | 76.4 | 87.2 | 13.0 | 725 | 30 | 0.020 | 0.20 | −26.5 | −199 | 75 |
| 鋼管接続可 | 90 | 3・1/2 | 88.9 | 100.3 | 13.5 | 890 | 30 | 0.010 | 0.10 | −20.0 | −150 | 90 |
| 鋼管接続可 | 100 | 4 | 101.6 | 113.0 | 15.0 | 935 | 30 | 0.010 | 0.10 | −20.0 | −150 | 100 |
| 125 | 5 | 125.9 | 139.7 | 21.5 | 1315 | 20 | 0.010 | 0.10 | −16.5 | −124 | 125 | |
| 150 | 6 | 152.4 | 166.2 | 20.0 | 1560 | 20 | 0.010 | 0.10 | −13.0 | −98 | 150 | |
| 200 | 8 | 203.7 | 217.5 | 22.5 | 2070 | 20 | 0.005 | 0.05 | −13.0 | −98 | 200 | |
| 250 | 10 | 252.0 | 274.2 | 25.0 | 5620 | 10 | 0.005 | 0.05 | −16.5 | −124 | 350 | |
| 300 | 12 | 303.0 | 328.2 | 30.0 | 6150 | 10 | 0.005 | 0.05 | −16.5 | −124 | 350 |
- 鋼管接続の詳細は鋼管・VP管接続対応表をご覧ください。
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
鋼管・ VP管 接続対応表 ＜ヘランダクト＞
| ホース 呼び径 mm | ホース 呼び径 inch | SGP 呼び径 mm | SGP 外径 mm | VP 呼び径 mm | VP 外径 mm | SYバンド 品番 |
|---|---|---|---|---|---|---|
| 75 | 3 | 65 | 76.3 | 65 | 76.0 | SY75 |
| 90 | 3・1/2 | 80 | 89.1 | 75 | 89.0 | SY90 |
| 100 | 4 | 90 | 101.6 | - | - | SY100 |
- 取付けは、ホースに相手を直接差し込んで、SYバンドで締めつけてください。
適合カフス ＜ヘランダクト＞
| 呼び径 mm | 呼び径 inch | ヘラン ダクト カフス |
|---|---|---|
| 38 | 1・1/2 | ○ |
| 50 | 2 | ○ |
| 65 | 2・1/2 | ○ |
| 75 | 3 | ○ |
| 90 | 3・1/2 | ○ |
| 100 | 4 | ○ |
| 125 | 5 | ○ |
| 150 | 6 | ○ |
| 200 | 8 | ○ |
| 250 | 10 | なし |
| 300 | 12 | なし |
注意事項
- このカタログのデータはすべて直管状態の値です。
- （ダクトホース許容減圧力は、ホース直管状態で両端固定時の数値です）
- 許容圧力は最高使用圧力ではありません。ページ上部の関連事項の章、「ホース取扱い注意事項」および「技術資料」をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 許容圧力等は金具・バンドの組合せ、使用温度・曲げ状態により変わりますのでご注意願います。
- 耐薬品性については「技術資料」をご参照ください。
- 屋外での長期間にわたる使用・保管は避けてください。
- 使用温度範囲は-30～80℃です。

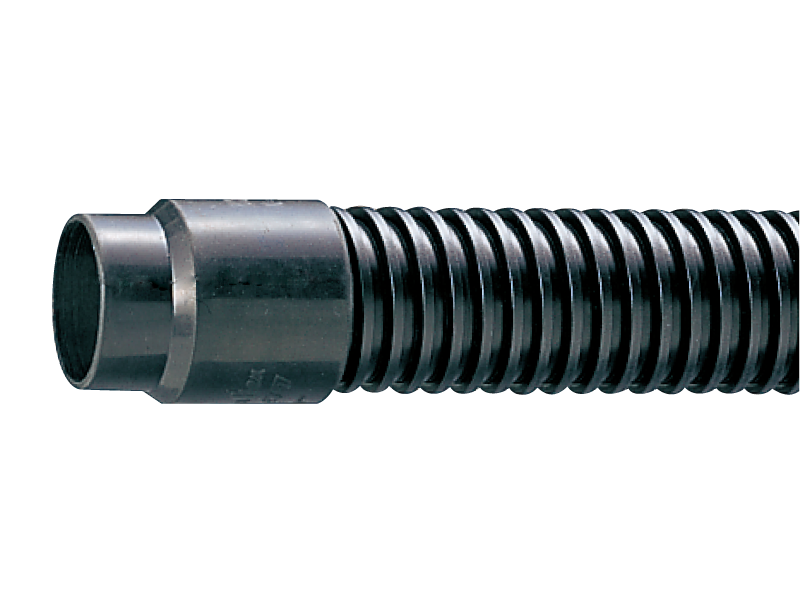

カフス取付例
TACヘランダクト用カフス
EPDM製カフスはφ38〜φ200があります。
