TACトーメイダクト｜ダクトホース
TACダクトEEの透明タイプです。
輸送物の確認をおこなえます。
曲げやすく、軽量。切断、取り付けが簡単で作業性が良い。塩ビ製。サイズはφ32～φ200。
工場・設備・室内問わず、輸送物の視認に最適な透明ホース。
- 曲げやすい
- ダクト
- 軽量
- かんたんカット
- 透明性
- サイズ
- φ32-φ200
- 長さ
- φ32-φ38：50m、φ50-φ100：30m、φ125-φ200：20m
- 使用温度範囲
- -10～50℃
- コード
- 21121
- 流体
- ダクト、工場設備の送排気、室内の送排気、集塵、ドレン用途（伝い流れる程度）、輸送物確認
関連ページ
用途
- 木工機械の集塵用。
- 粉体、粒体、気体の室内及び工場設備の送・排気用。
- その他、輸送物の確認を必要とする時。
- 伝って流れる程度の排水。
特長
- TACダクトEEの透明タイプです。
- 輸送物の確認をおこなえます。
- 曲げやすく、軽量。切断、取り付けが簡単で作業性が良い。
- 塩ビ製。サイズはφ32～φ200。
- 工場・設備・室内問わず、輸送物の視認が必要な箇所に最適。
関連動画

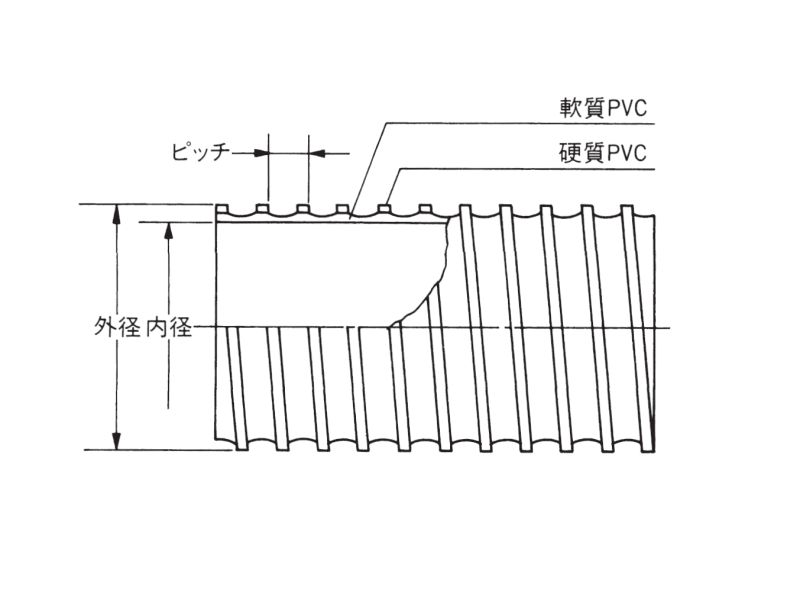

構造図
TACトーメイダクト
規格
標準寸法・物性
| 呼び径 mm | 呼び径 inch | 内径 mm | 外径 mm | ピッチ mm | 参考質量 g/m | 定尺 m | 許容圧力 （常温） MPa | 許容圧力 （常温） kgf/㎠ | 許容減圧力 （常温） kPa | 許容減圧力 （常温） mmHg | 許容曲げ 半径 mm | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 1・1/4 | 32.4 | 38.6 | 8.4 | 220 | 50 | 0.06 | 0.6 | −66.0 | −495 | 32 | |
| 38 | 1・1/2 | 37.3 | 44.5 | 9.2 | 295 | 50 | 0.06 | 0.6 | −66.0 | −495 | 38 | |
| 50 | 2 | 50.6 | 60.2 | 10.0 | 585 | 30 | 0.05 | 0.5 | −66.0 | −495 | 50 | |
| 65 | 2・1/2 | 62.4 | 72.0 | 12.0 | 645 | 30 | 0.04 | 0.4 | −66.0 | −495 | 65 | |
| 鋼管接続可 | 75 | 3 | 76.4 | 86.4 | 13.0 | 755 | 30 | 0.04 | 0.4 | −33.0 | −248 | 75 |
| 鋼管接続可 | 90 | 3・1/2 | 88.9 | 99.5 | 13.5 | 950 | 30 | 0.03 | 0.3 | −33.0 | −248 | 90 |
| 鋼管接続可 | 100 | 4 | 101.6 | 112.2 | 15.0 | 1020 | 30 | 0.03 | 0.3 | −21.5 | −161 | 100 |
| 125 | 5 | 125.9 | 138.7 | 21.0 | 1350 | 20 | 0.02 | 0.2 | −20.0 | −150 | 125 | |
| 150 | 6 | 152.4 | 164.8 | 20.0 | 1670 | 20 | 0.02 | 0.2 | −14.5 | −109 | 150 | |
| 200 | 8 | 203.7 | 217.1 | 22.5 | 2190 | 20 | 0.01 | 0.1 | −6.0 | −45 | 200 |
- 鋼管接続の詳細は鋼管・VP管接続対応表をご覧ください。
- 許容曲げ半径はホースの中心軸までの長さです。
- 使用温度によって許容圧力は変わります。
鋼管・ VP管 接続対応表 ＜トーメイダクト＞
| ホース 呼び径 mm | ホース 呼び径 inch | SGP 呼び径 mm | SGP 外径 mm | VP 呼び径 mm | VP 外径 mm | SYバンド 品番 |
|---|---|---|---|---|---|---|
| 75 | 3 | 65 | 76.3 | 65 | 76.0 | SY75 |
| 90 | 3・1/2 | 80 | 89.1 | 75 | 89.0 | SY90 |
| 100 | 4 | 90 | 101.6 | - | - | SY100 |
- 取付けは、ホースに相手を直接差し込んで、SYバンドで締めつけてください。
適合カフス＜トーメイダクト＞
| 呼び径 mm | 呼び径 inch | ダクト カフス グレー |
|---|---|---|
| 32 | 1・1/4 | ○ |
| 38 | 1・1/2 | ○ |
| 50 | 2 | ○ |
| 65 | 2・1/2 | ○ |
| 75 | 3 | ○ |
| 90 | 3・1/2 | ○ |
| 100 | 4 | ○ |
| 125 | 5 | ○ |
| 150 | 6 | ○ |
| 200 | 8 | ○ |
注意事項
- このカタログのデータはすべて直管状態の値です。
- （ダクトホース許容減圧力は、ホース直管状態で両端固定時の数値です）
- 許容圧力は最高使用圧力ではありません。ページ上部の関連事項の章、「ホース取扱い注意事項」および「技術資料」をご参照の上、運転圧力（常用圧力）の設計をしてください。
- 許容圧力等は金具・バンドの組合せ、使用温度・曲げ状態により変わりますのでご注意願います。
- 耐薬品性については「技術資料」をご参照ください。
- 屋外での長期間にわたる使用・保管は避けてください。
- 使用温度範囲は-10～50℃です。

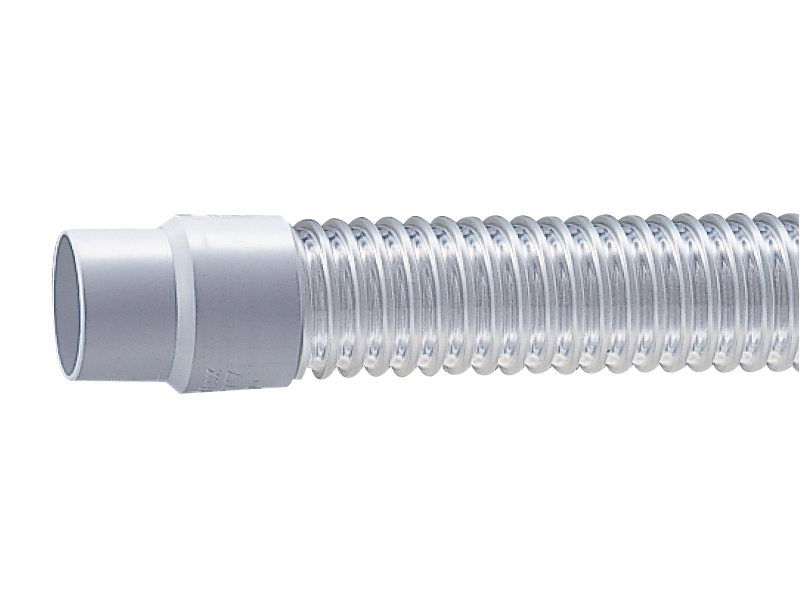

カフス取付例
ダクトカフス グレー
軟質PVC製カフスがあります。
