トータク ケーブルガード｜強化型波付硬質合成樹脂管
ケーブルなどの屋外敷設保護管
ケーブルなどの地中埋設保護管
φ75サイズは、メタルパワー（強化可とう電線保護管）をお勧めいたします。
- 型番
- TCG40
- 長さ
- 30m/本
- サイズ
- φ40
- コード
- 38101
概要
- 草刈機等による、ケーブル損傷事故の防止対策に最適な保護管です。長尺（30ｍ/巻）ながら、軽量（18kg/巻）で、施工性が抜群です。
特長
- 管の内周部に金属補強材を配置することで、仮設管路のケーブル損傷リスクを低減します。
- 外観がオレンジ色のため、雑草の中でも視認性に優れます。
- 長尺でも軽量のため、簡単に運搬できます。
- 管を地中埋設する事は可能ですが、屋外敷設によるご使用後は、地中埋設をおこなわないでください。

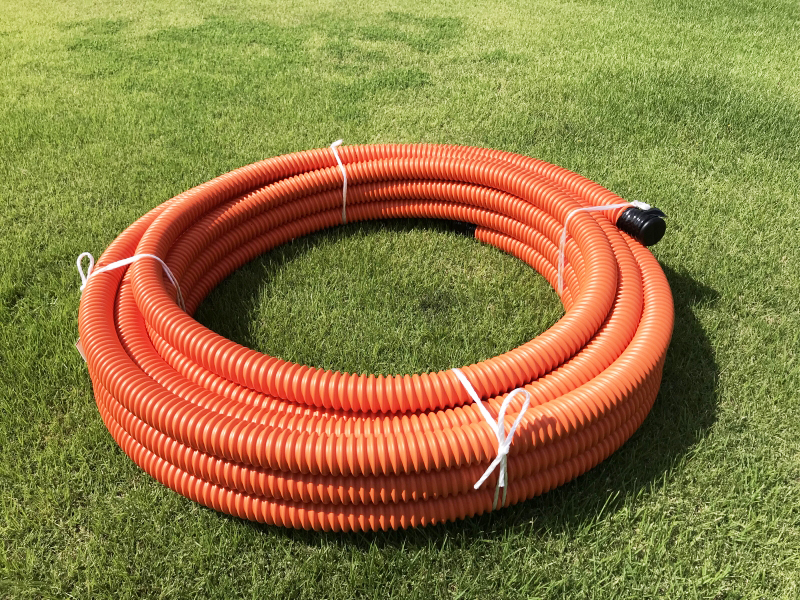

- ●定尺30ｍ（ 参考寸法︓外径1.1ｍ× 高さ0.2m）

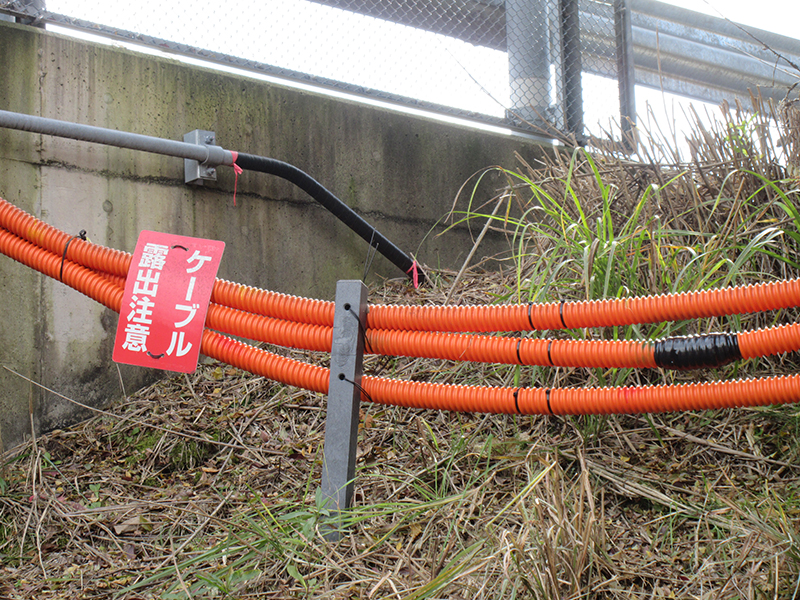

- ●施工事例：3条配管

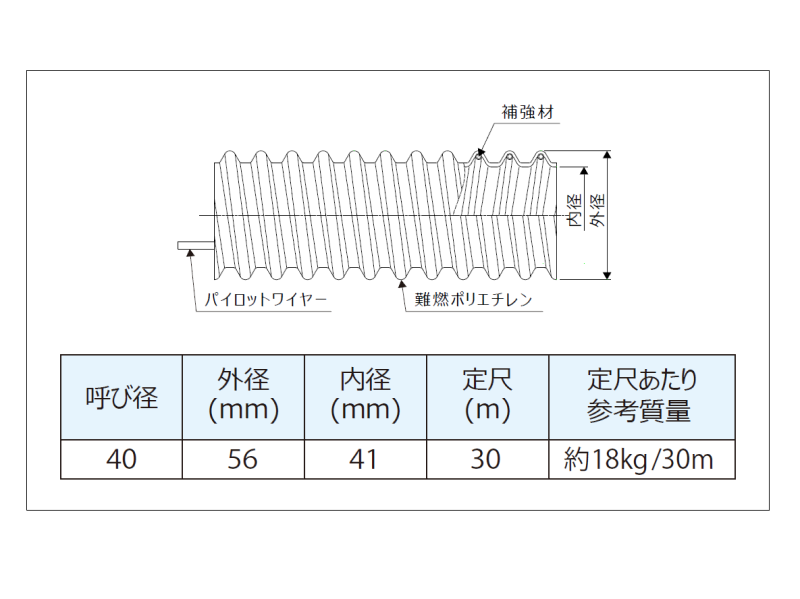

構造図
ケーブルガード
標準寸法
トータク ケーブルガード
| 呼び径 | 外径 （mm） | 内径 （mm） | 定尺 （m） | 定尺あたり参考質量 |
|---|---|---|---|---|
| 40 | 56 | 41 | 30 | 約18kg/30m |
- 規格・仕様については商品改良の為、予告なしに変更する場合があります。
- 管端部は、補強材が露出するので取扱い・敷設時にご注意ください。作業時には保護具を着用ください。
- 管切断の際は金ノコ等を用い、有害なバリはバリ取り工具等で必要に応じて処理ください。
- ねじれや許容曲げ半径（10DR ）以下の箇所が生じないように敷設してください。
- 長期にわたる屋外露出配管では、色あせすることがあります。
継手・部品

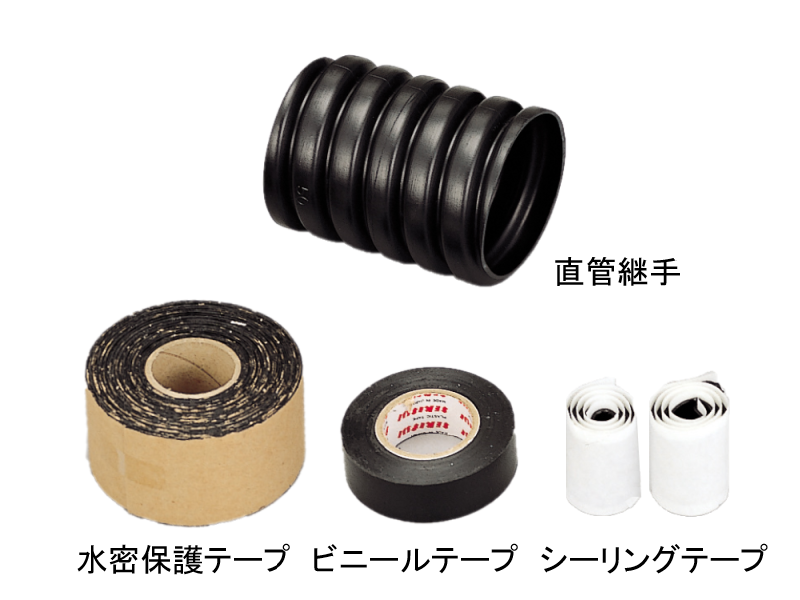

難燃直線接続材料（型番：N-J40）

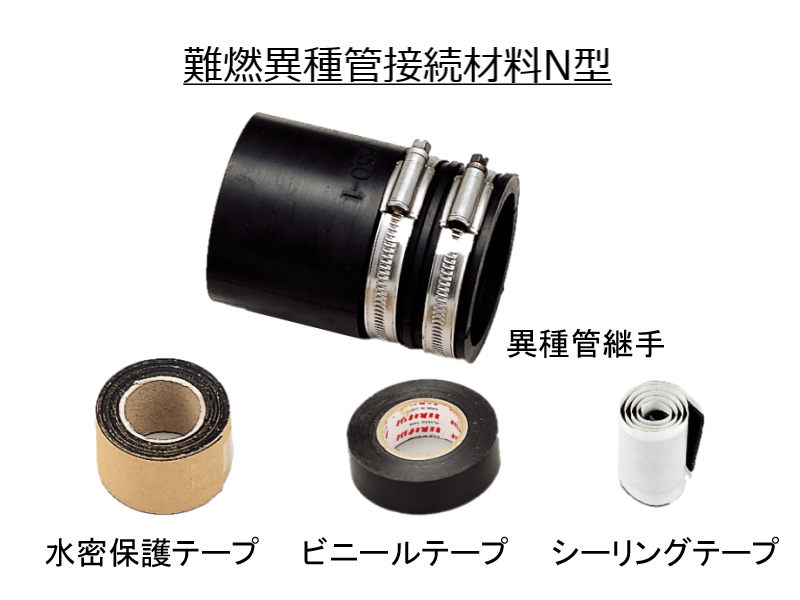

難燃異種管接続材料N型（型番：N-IN40）

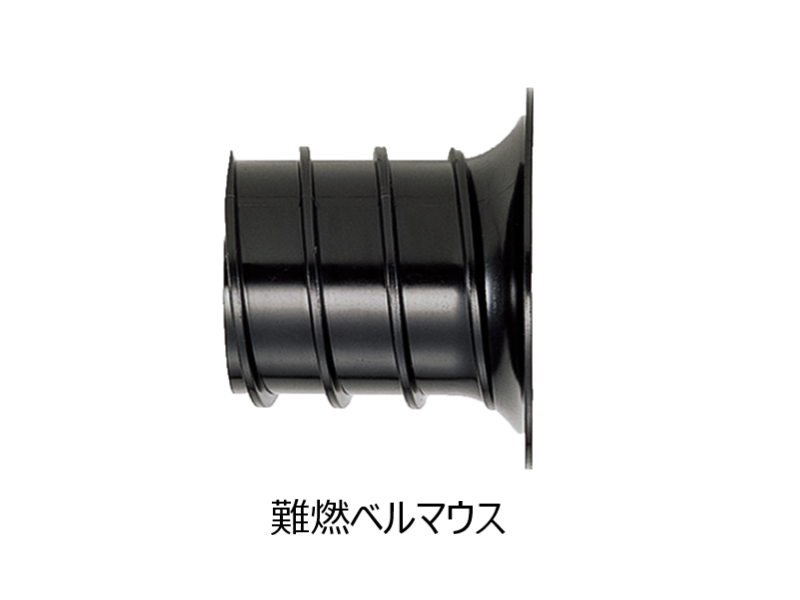

難燃ベルマウス（型番：N-BM40）
