金具の組合せについて

金具とは

一般に金具は、正確には2つの部分に分かれます。ホースを差し込むニップル部と、機械やパイプと連結するためのジョイント部の2つです。
従って、ご注文の際は、ジョイント部の種類、及びニップルの種類をご指定ください。

ジョイント部の種類

ジョイント部には、JISフランジタイプ、Sカラータイプ、ネジ継手タイプや、ワンタッチタイプ（カムロックタイプ）があります。

ニップル部の種類

ニップル部には、その形状によりタケノコ式ニップルなどがあります。

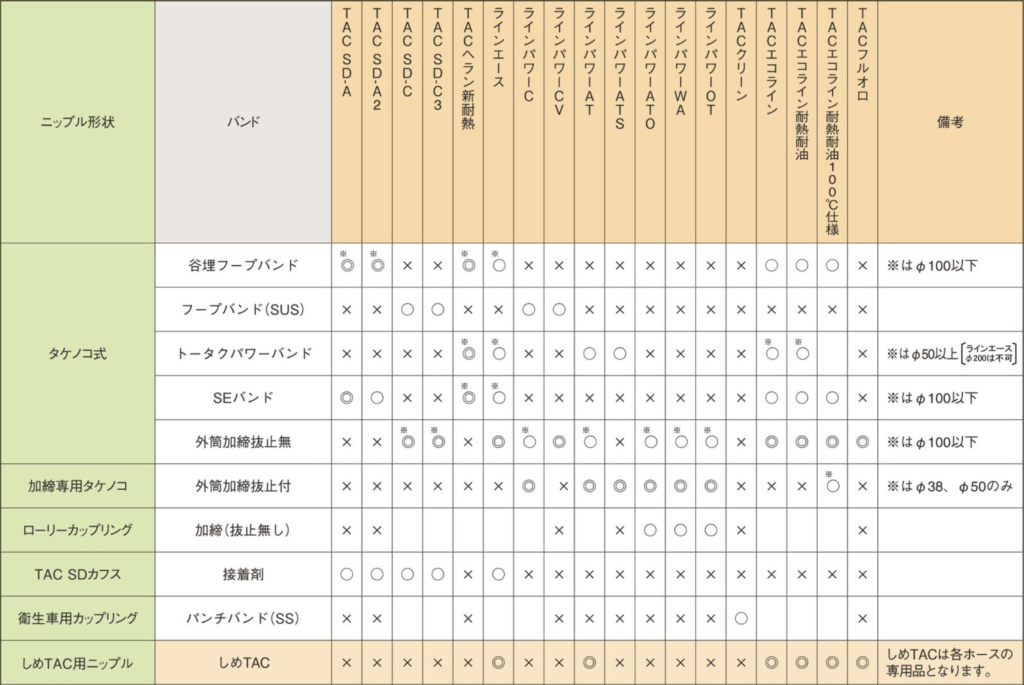

金具・バンド組合せ一覧表

　◎＝ホースの許容圧力を維持
　◯＝ホース許容圧力の70%以下に低下
　ｘ＝加工不可
空欄＝弊社までお問合せください

※印の組合せについては備考欄に示すサイズに限定されます。
■市販金具の場合は、ニップルの形状・寸法等により、取付けできなかったり、耐圧性能が低下する場合があります。
